爱默尔智能照明控制系统方案]VIP免费

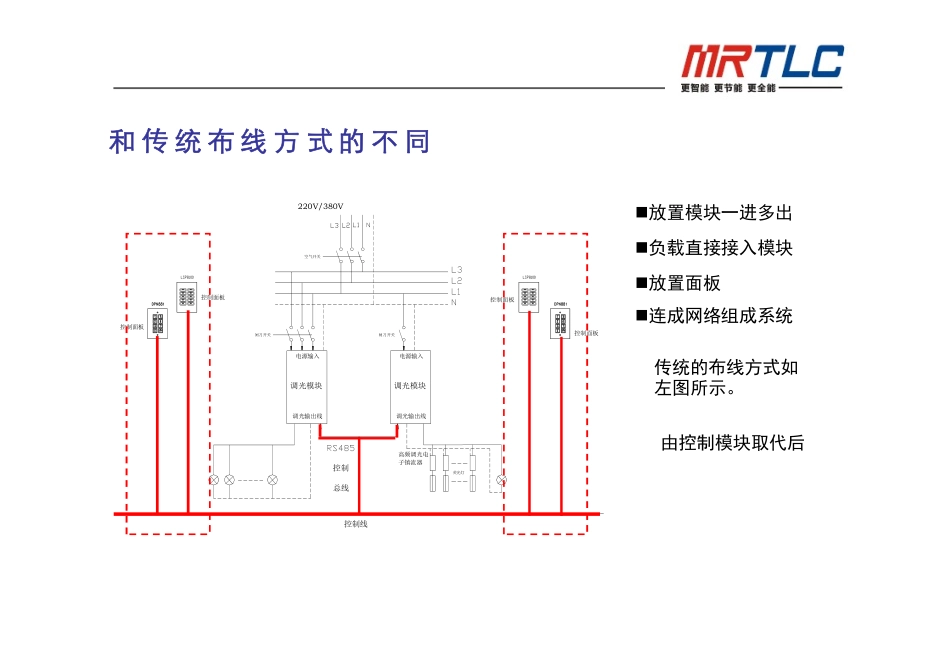

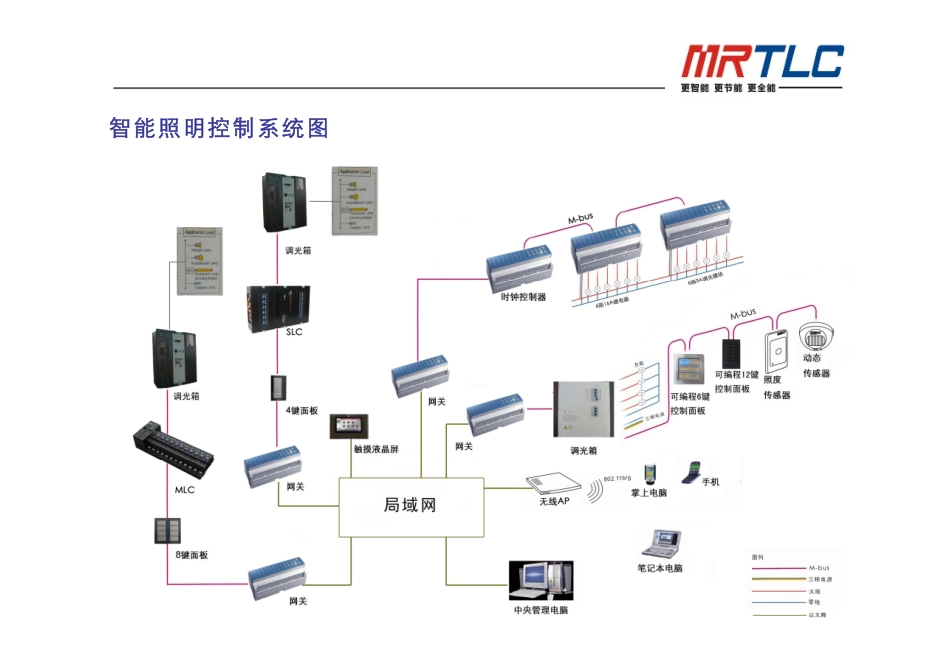

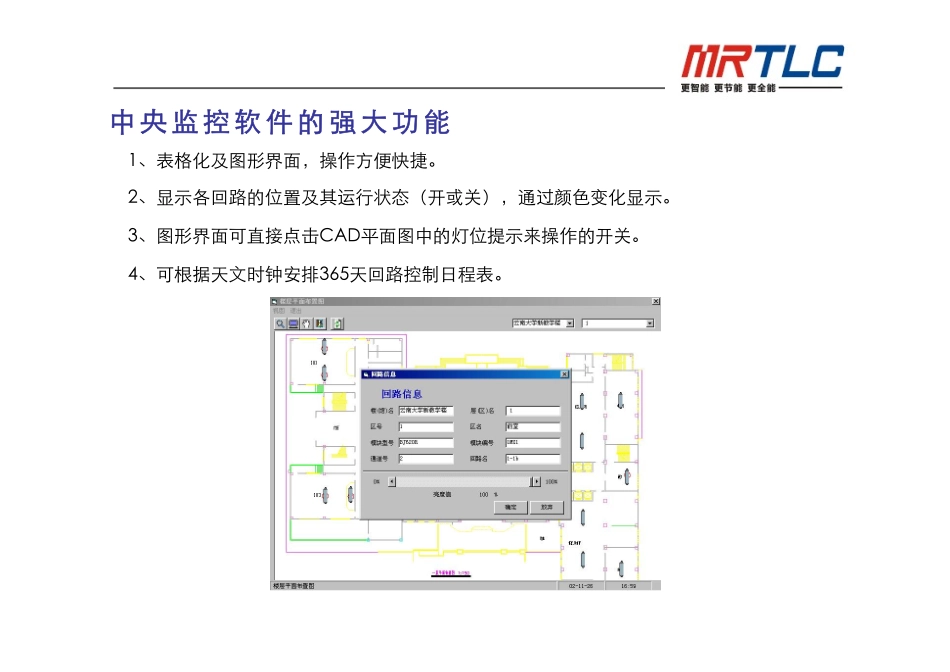

中央监控软件的强大功能1、表格化及图形界面，操作方便快捷。2、显示各回路的位置及其运行状态（开或关），通过颜色变化显示。3、图形界面可直接点击CAD平面图中的灯位提示来操作的开关。4、可根据天文时钟安排365天回路控制日程表。智能照明控制系统图和传统布线方式的不同闸刀开关220V/380V空气开关荧光灯高频调光电子镇流器闸刀开关保险丝闸刀开关空气开关电源输入调光模块调光输出线电源输入调光模块调光输出线荧光灯闸刀开关控制总线高频调光电子镇流器220V/380V控制面板控制面板控制面板控制面板闸刀开关空气开关电源输入调光模块调光输出线电源输入调光模块调光输出线荧光灯闸刀开关控制线控制总线高频调光电子镇流器控制面板控制面板控制面板控制面板220V/380V传统的布线方式如左图所示。由控制模块取代后放置模块一进多出负载直接接入模块放置面板连成网络组成系统系统设备介绍中央监控软件MRTLC-WinLight、MRTLC-Smartrol型号：MRTLC-WinLight***、MRTLC-Smartroll******：中央监控软件适用的最大回路数模拟图像编辑功能能根据日出和日落时间配置相应场景能根据当地的经纬度自动生成春、夏、秋、冬的日出和日落时间实时监控各现场设备上传的真实状态当配置具有负载反馈功能的模块时可实时监测各个回路的实际电流，同时还具有坏灯检测功能现场设备发生故障时具有报警功能计费及数据分析功能操作人员多种权限的设定半透明方式显示每个光源照亮的区域图柱显示任意回路某一段时间内的正常电流与实际电流可在CAD图上显示各配电箱内模块的工作状态等信息配置OPC接口可与其他系统集成MRTLC-WinLightMRTLC-Smartrol网关（总线耦合器）1GT/50-2适用于TLC5000系统型号：MRTLC-GT/50-2现场总线与以太网之间的信号转换装置LED显示模块的工作状况具有4个现场总线接口和1个以太网接口设备故障时具有自复位按钮现场总线传输距离：1.2KM工作电源：AC220V/50HZ无负载功耗：小于5W工作环境：-20℃～55℃，0～95%RH外观尺寸：234mm(W)*88.4mm(D)*70.3mm(H)安装方式：标准35mm定导轨安装网关（总线耦合器）2适用于TLC5500系统型号：MRTLC-GT/55-2.A现场总线与RS232之间的信号转换装置LED显示模块的工作状况具有2个现场总线接口和1个RS22接口设备故障时具有自复位按钮现场总线传输距离：1.2KM工作电源：AC220V/50HZ无负载功耗：小于5W工作环境：-20℃～55℃，0～95%RH外观尺寸：235mm(W)*320mm(D)*100mm(H)网桥MRTLC-BG/50-4适用于TLC5000系统MRTLC-BG/55-2.A适用于TLC5500系统型号：MRTLC-BG/50-4延长现场总线：1.2KM扩展总线设备32个（TLC3000系统中）工作电源：AC220V/50HZ无负载功耗：小于3W工作环境：-20℃～55℃，0～95%RH外观尺寸：234mm(W)*88.4mm(D)*70.3mm(H)安装方式：标准35mm定导轨安装时钟控制器适用于TLC5000系统型号：MRCL-TM/50-1最多可存储200个时钟控制场景每个时钟控制场景可设置成普通模式、节假日模式和特殊日模式可编程周期数：24个每天可控制时间点：200个PC机远程编程功能工作电源：AC220V/50HZ无负载功耗：小于3W工作环境：-20℃～55℃，0～95%RH外观尺寸：234mm(W)*88.4mm(D)*70.3mm(H)安装方式：标准35mm定导轨安装电源模块MRTLC-PW/50-18.2.D适用于TLC5000系统MRTLC-PW/55-24.2.A适用于TLC5500系统型号：MRTLC-PW/50-18.2.D输入电源：AC220V/50HZ输出电源：MRTLC-PW/50-18.2.D：DC18V/2AMRTLC-PW/55-24.2.A：AC24V/2A无负载功耗：小于1W工作环境：-20℃～55℃，0～95%RH外观尺寸：234mm(W)*88.4mm(D)*70.3mm(H)安装方式：标准35mm定导轨安装RS232接口模块MRTLC-IRS/50-1.232适用于TLC5000系统MRTLC-RS/55-1.232适用于TLC5500系统型号：MRTLC-IRS/50-1.232用于与其它具有RS232接口的系统如会议系统等集成通信波特率：可调支持多种通信协议工作电源：AC220V/50HZ无负载功耗：小于3W工作环境：-20℃～55℃，0～95%RH外观尺寸：234mm(W)*88.4mm(D)*70.3mm(H)安装方式：标准35mm定导轨安装照明控制器介绍4路、6路、8路继电器模块RL/50-4.16.NRL/50-6.16.N适用于TLC5000系统RL/50-8.16.NRL/55-4.16.NRL/55-6.16.N适用于TLC5500系统RL/55-8.16.N型号：4回路模块...
