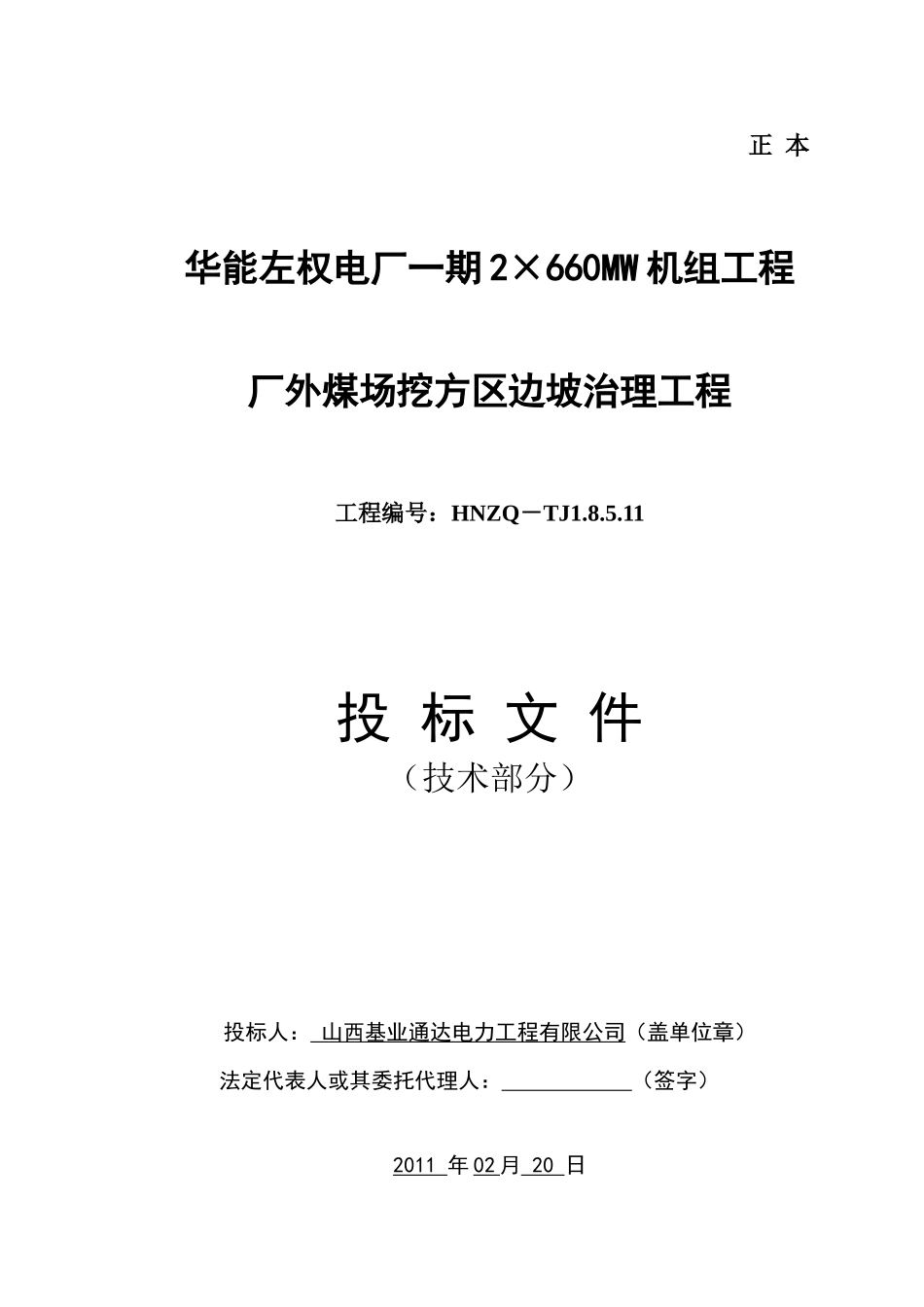

正本华能左权电厂一期2×660MW机组工程厂外煤场挖方区边坡治理工程工程编号:HNZQ-TJ1.8.5.11投标文件(技术部分)投标人:山西基业通达电力工程有限公司(盖单位章)法定代表人或其委托代理人:(签字)2011年02月20日厂外煤场挖方区边坡治理工程施工方案山西基业通达电力工程有限公司2011年02月20日1-目录1.工程概况2.现场条件3.技术规范4.施工组织4.1、组织原则4.2、施工组织机构5.施工管理5.1施工管理制度5.2施工计划管理5.3施工技术管理5.4、文件管理5.5、设计变更管理5.6、和其他单位的配合6.工期承诺及施工准备措施6.1、工期承诺6.2、技术准备6.3、现场布置2-6.4、人员、机械、材料准备6.5、预应力锚索施工6.6、锚杆喷射混凝土6.7、截排水工程6.8、施工监测6.9、应急预案6.10、质量检查与验收标准7.冬季施工措施7.1、施工准备7.2、施工方法及技术措施7.3、施工质量保证措施7.4、冬期施工安全保证措施8.质量保证措施8.1质量体系8.2施工控制措施8.3协调管理8.4岗位职责9.施工安全保证措施及保证体系9.1、安全控制目标9.2安全管理组织机构9.3安全管理体系及职责9.4安全防范措施3-9.5、施工安全目标9.6.安全保证体系10.环境保护及文明施工10.1、文明施工的目标10.2、安全文明施工体系10.3、环境文明施工管理措施:11.施工平面布置一.工程概况1.1.概述华能左权电厂位于山西省左权县县城西南方向,距县城约1.5km的河南坪村西北侧。电厂按煤电一体化模式设计,规划容量为4×600MW级机组,分期实施,一期建设2×660MW级超临界空冷燃煤机组。2010年3月开工,计划于2011年双投。1.2.工程规模:华能左权电厂一期工程建设2×660MW超临界空冷燃煤机组。1.3.工程设计单位:中国电力工程顾问集团西北电力设计院1.4.工程监理单位:江西城达监理公司1.5厂址条件:华能左权电厂属新建工程,厂址位于山西省左权县县城西南方向,距县城直线距离约1.5km(公路里程1.7km)的河南坪村西北侧,自然地面标高约在1098.43~1129.64m(属1956年黄海高程系,下同)之间,清漳西源(河)由西向东从厂址北侧流过。1.6.水文气象厂址所在区域属温带大陆性半干旱气候,气候特点为一年四季分明,昼夜温差大。春季干旱多风,夏季炎热多雨,秋季天高气爽,冬季寒冷干燥。多年平均气温7.8℃,极端最高气温36.2℃,极端最低气温-33.0℃;多年平均降水量502.6mm,降雨主要集中在6~9月;多年平均风速1.6m/s,最大风速16.7m/s,主导风向ESE;多年平均蒸发量1661.7mm;最大冻土深度92cm。1.7.交通运输4-1.7.1铁路华能左权电厂所处的地理位置铁路交通条件均较为便利,阳~涉铁路为山西省和铁道部联营的地方铁路,由北至南途径本县,其左权站距厂址约2.8km。1.7.2公路左权县境内现有干线公路两条,县级公路七条。省道太邢公路,由西向东穿越县境,境内公路长度为84km,等级为III级,路面为沥青路面,路面宽度为7m,路基宽度为8.5m;207国道北起内蒙古锡林浩特,南至广东海安,由北至南纵贯全县,为国家干线公路,该路在左权县境内有58km,路面为沥青路面,路面平均宽度9m。其中207国道、太邢公路分别从河南坪厂址东侧约1.0km、北侧(改道后)通过,电厂进厂及运煤灰公路均可与之引接,交通非常便利。二.现场条件2.1.建设用地施工区域已取得县城建局、土地局的批复。需征、租地的范围由招标方负责协调解决。2.2.现场条件2.2.1.概述本招标文件提供的厂外煤场挖方区边坡治理图纸投标方应严格执行,如在实际施工中不可预见的情况,最终由甲方会同设计院确定修改。边坡设计内容概述:边坡以B=1696.04~B=1697.04排水沟为界分为2个部分,其西侧为A部分,东侧为B部分。A部分边坡无足够的放坡空间、紧邻坡顶为一条运煤道路,边坡坡顶为煤矿工业园区。本段边坡由坡脚至坡顶按4级放坡,放坡坡率分别为1:0.5、1:0.6、1:0.6和1:0.7,两级放坡之间设置3m宽平台。坡脚往上最下一级边坡采用锚杆格构加固,第二级坡采用1600kN压力分散型锚索、锚墩及格构梁加固。第三级边坡用1000kN压力分散型锚索、锚墩及格构梁加固,最上一级边坡采用土钉墙进行加固。B部分边坡由坡脚至坡顶按2级放坡,放坡坡率分别为1:1、1:1.1,放坡之间设置3m宽平台...
