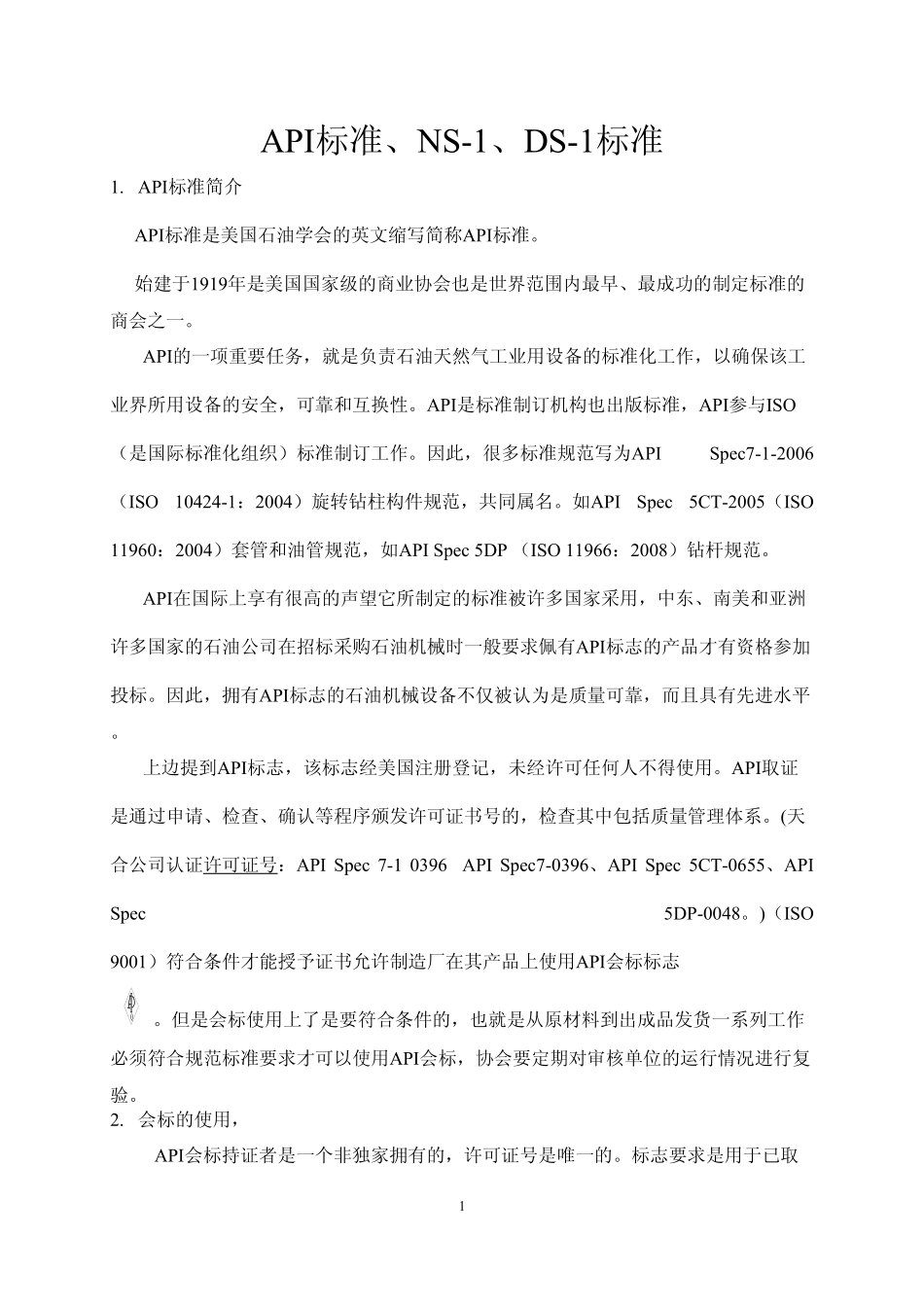

1API标准、NS-1、DS-1标准1.API标准简介API标准是美国石油学会的英文缩写简称API标准。始建于1919年是美国国家级的商业协会也是世界范围内最早、最成功的制定标准的商会之一。API的一项重要任务，就是负责石油天然气工业用设备的标准化工作，以确保该工业界所用设备的安全，可靠和互换性。API是标准制订机构也出版标准，API参与ISO（是国际标准化组织）标准制订工作。因此，很多标准规范写为APISpec7-1-2006（ISO10424-1：2004）旋转钻柱构件规范，共同属名。如APISpec5CT-2005（ISO11960：2004）套管和油管规范，如APISpec5DP（ISO11966：2008）钻杆规范。API在国际上享有很高的声望它所制定的标准被许多国家采用，中东、南美和亚洲许多国家的石油公司在招标采购石油机械时一般要求佩有API标志的产品才有资格参加投标。因此，拥有API标志的石油机械设备不仅被认为是质量可靠，而且具有先进水平。上边提到API标志，该标志经美国注册登记，未经许可任何人不得使用。API取证是通过申请、检查、确认等程序颁发许可证书号的，检查其中包括质量管理体系。(天合公司认证许可证号：APISpec7-10396APISpec7-0396、APISpec5CT-0655、APISpec5DP-0048。)（ISO9001）符合条件才能授予证书允许制造厂在其产品上使用API会标标志Q。但是会标使用上了是要符合条件的，也就是从原材料到出成品发货一系列工作必须符合规范标准要求才可以使用API会标，协会要定期对审核单位的运行情况进行复验。2.会标的使用，API会标持证者是一个非独家拥有的，许可证号是唯一的。标志要求是用于已取2证的制造厂在由本规范覆盖的产品上使用API会标，比如APISpec7-1规范中，涵盖方钻杆旋塞阀、方钻杆（四方钻杆、六方钻杆）钻柱转换接头（接头、水龙头接头、提升短节、浮阀接头）、钻铤（无磁钻铤）、钻井钻头和取心钻头（牙轮钻头和刮刀钻头）。在这些产品上打标记是应使用低应力钢字摸按要求打印标记：①制造厂标、API会标许可证号、生产月、年批号、流水号、产品规格型号、扣型。②不同产品打的内容也不同，比如接头两端扣怎么打呢？标准规定接近的一测，如410（41/2IF）×430（41/2REG）打标记时不能打反。③旋塞阀的工作压力和旋向介质流动方向的指示标记。④方钻杆标记，在上部加厚端打印：厂标、会标许可证号、月、年、扣型65/8REGLH下部加厚NC50。⑤各种产品不一一列举，只是强调没有覆盖到本标准中的比如扶正器公司里加工的很多，但是还想套到API标准中使用Q那怎么办呢APISpec7-0396含钻杆螺纹，我们是按照该标准生产的，那么我们就应在会标许可证号后边紧跟着打出THD字样意思告诉你我们按照这个螺纹标准生产的。换名话说未被API规范覆盖的产品，我们螺纹加工和测量满足本规范的要求。⑥套管扣循环接头一头为钻杆螺纹、另一头是套管螺纹打标记时可以按APISpec5CT打印标记，也就是：厂标、会标5CT-0655、月、年、批号、流水号、规格、扣型。前面我提到使用低应力钢字摸有的同学要提出问题※什么叫低应力不是力量小而是字的形状不能是尖角必须是圆滑的打出来的字。在我们订字头时采购要求出低应力字头。3.API标准螺纹分两部份讲：一部份钻杆螺纹、另一部份油套管螺纹，表示方法（代号）和加工要求。首先讲钻杆螺杆螺纹API标准Spec7在40版时是全都有而在2006年版分几部份ISO10424-1：2004分开为7-1旋转钻柱构件第一部分，7-22008、ISO10424:2007第二部分旋转台肩式螺纹连接的加工和测量。3.1钻杆螺纹33.1.1钻杆螺纹在7-2标准中收纳进去了13种扣型⑴数字型(NC)⑵正规型(REG)⑶贯眼型(FH)以上三项国际可以追溯的量规和校准体系⑷内平型(IF)与数字型V-038R相同基面节径等各部尺寸相同⑸外平型(EF)很少使用⑹H90型是具有90°齿形和大切削的旋转台肩式连接⑺裸眼型(OH)V-076齿形⑻GOST俄罗斯标准符号可以与ISO互换的如下表⑼小井眼(SH)可以与NC26、NC38互换⑽PAC型小扣型23/8PAC～31/2PAC锥度1:8⑾附加孔(XH)⑿双流线(DSL)⒀宽开式(WO)SY标准规定：1内平、2贯眼、3正规IFFHREG也就是常用的410、411、520、521、630、631尾数1表示公扣、尾数0表示母扣3.1.2前面13种扣型可以互换是因为中径相同各部尺寸也有不同的比如外...
