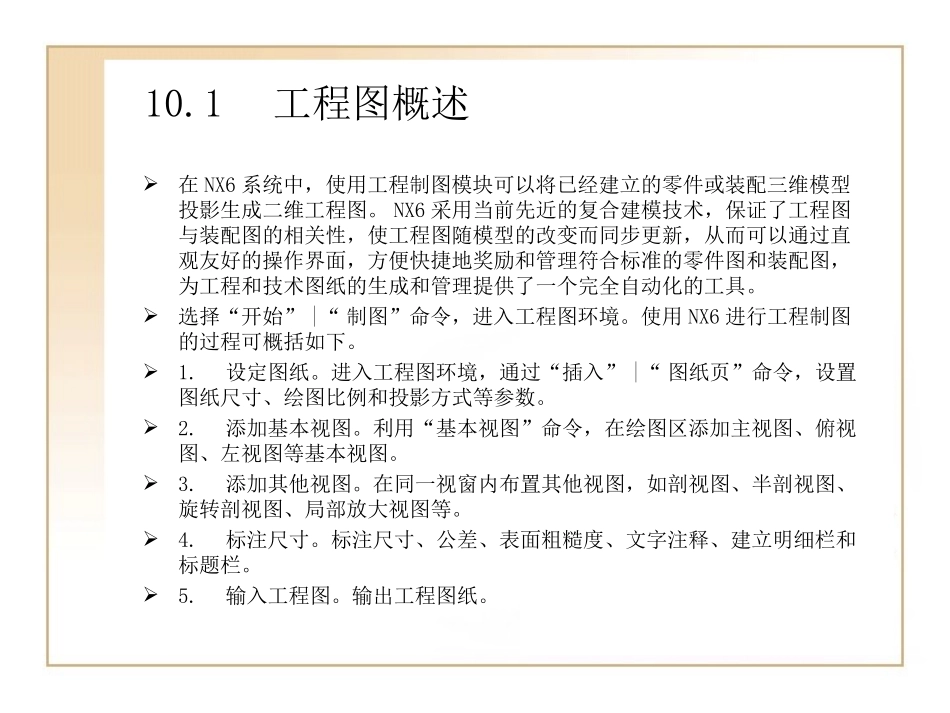

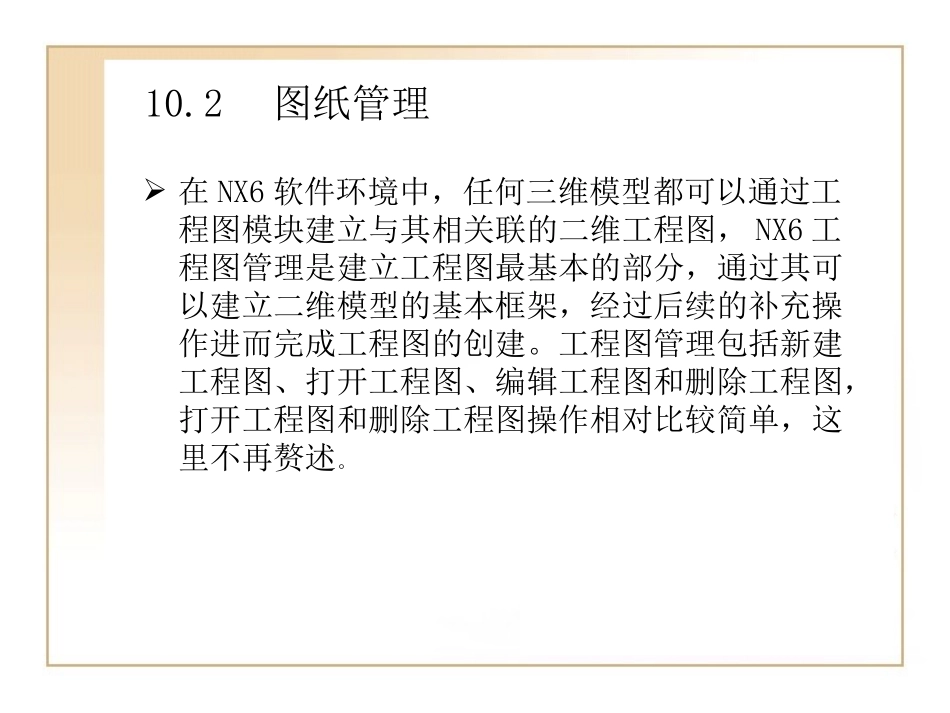

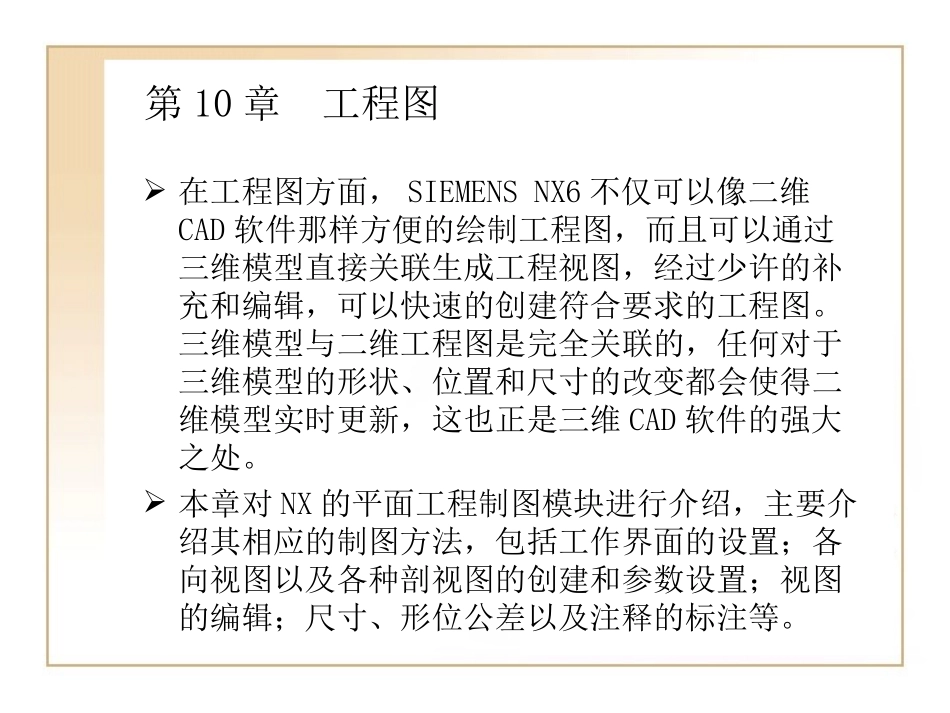

第10章工程图在工程图方面，SIEMENSNX6不仅可以像二维CAD软件那样方便的绘制工程图，而且可以通过三维模型直接关联生成工程视图，经过少许的补充和编辑，可以快速的创建符合要求的工程图。三维模型与二维工程图是完全关联的，任何对于三维模型的形状、位置和尺寸的改变都会使得二维模型实时更新，这也正是三维CAD软件的强大之处。本章对NX的平面工程制图模块进行介绍，主要介绍其相应的制图方法，包括工作界面的设置；各向视图以及各种剖视图的创建和参数设置；视图的编辑；尺寸、形位公差以及注释的标注等。10.1工程图概述在NX6系统中，使用工程制图模块可以将已经建立的零件或装配三维模型投影生成二维工程图。NX6采用当前先近的复合建模技术，保证了工程图与装配图的相关性，使工程图随模型的改变而同步更新，从而可以通过直观友好的操作界面，方便快捷地奖励和管理符合标准的零件图和装配图，为工程和技术图纸的生成和管理提供了一个完全自动化的工具。选择“开始”|“制图”命令，进入工程图环境。使用NX6进行工程制图的过程可概括如下。1.设定图纸。进入工程图环境，通过“插入”|“图纸页”命令，设置图纸尺寸、绘图比例和投影方式等参数。2.添加基本视图。利用“基本视图”命令，在绘图区添加主视图、俯视图、左视图等基本视图。3.添加其他视图。在同一视窗内布置其他视图，如剖视图、半剖视图、旋转剖视图、局部放大视图等。4.标注尺寸。标注尺寸、公差、表面粗糙度、文字注释、建立明细栏和标题栏。5.输入工程图。输出工程图纸。10.2图纸管理在NX6软件环境中，任何三维模型都可以通过工程图模块建立与其相关联的二维工程图，NX6工程图管理是建立工程图最基本的部分，通过其可以建立二维模型的基本框架，经过后续的补充操作进而完成工程图的创建。工程图管理包括新建工程图、打开工程图、编辑工程图和删除工程图，打开工程图和删除工程图操作相对比较简单，这里不再赘述。10.2.1新建工程图通常，创建工程图前，用户需要完成三维模型的设计。在三维模型的基础上就可以应用工程图模块创建二维工程图了，其一般的操作步骤如下所述。（1）创建图纸。执行“开始”|“制图”命令，将显示“工作表”对话框。利用该对话框为图纸页指定各种图纸参数，包括图纸大小、缩放比例、测量单位和投影角度。（2）参数预设置。执行“首选项”|“制图”命令，进入“制图首选项”对话框，对制图相关参数进行预设置。（3）导入模型视图。（4）在工程视图中添加视图。（5）添加尺寸标注、公差标注、文字标注等。（6）存盘，打印输出。10.2.2编辑工程图编辑图纸页可以对已经建立的工程图中不符合要求的参数进行修改和编辑。编辑图纸页可有四种方式，用户可根据需要选择不同的编辑方式。（1）选择菜单“编辑”|“图纸页”命令，系统弹出“工作表”对话框，可对其中的参数进行相应的修改以编辑该工程图纸。（2）在部件导航器中，右键单击图纸，在弹出的快捷菜单中选择“编辑图纸页”。（3）在图纸的视图边框上单击右键，在弹出的快捷菜单中选择“编辑图纸页”。（4）在“制图编辑”工具条上单击“编辑图纸页”按钮也可调出“工作表”菜单进行工程图纸编辑。10.3视图操作在建立了工程图纸后，就需要为其添加视图，以更好地表达建立的三维实体实体模型。NX6提供了各种视图管理功能，如添加视图、移除视图、移动或复制视图、对齐视图和编辑视图等。通过这些功能，用户可以方便地管理工程图中的各类视图，并可以修改各视图的缩放比例、角度和状态等参数，下面分别进行说明。10.3.1添加基本视图基本视图是指特征模型的各种向视图和轴测图，包括俯视图、前视图、右视图、后视图、仰视图、左视图、正等测视图和正二侧视图等8种类型。通常情况下，在一个工程视图中至少包含一个基本视图。基本视图可以是独立的视图，也可是其他视图类型（如剖视图）的父视图。在制图模式下，执行“插入”|“视图”|“基本视图”命令（或单击“图纸布局”工具栏基本视图按钮），进入“基本视图”对话框，如图10-1所示。10.3.2添加投影视图投影视图是从父项视图产生正投影...
