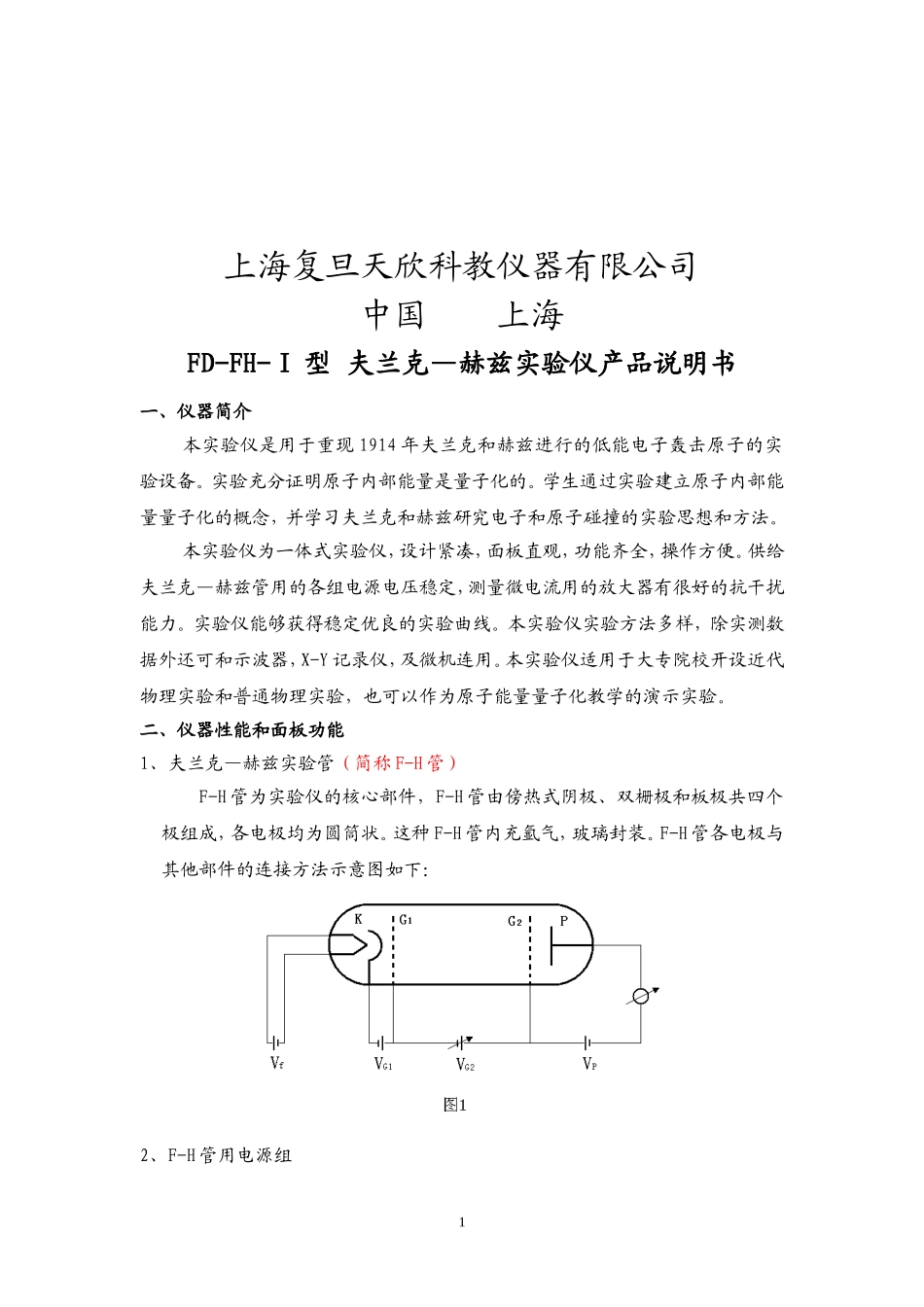

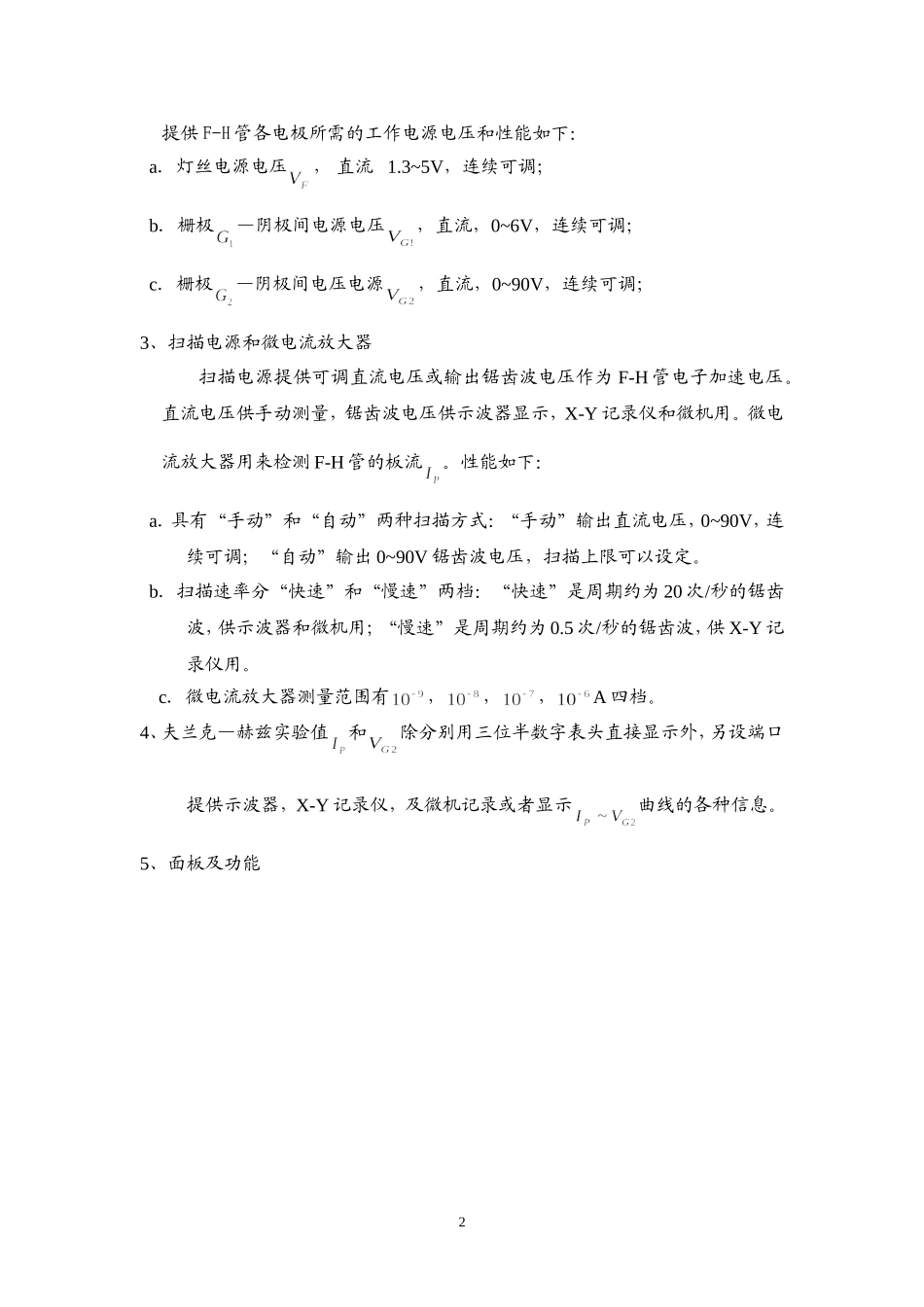

FD-FH-Ⅰ夫兰克—赫兹实验仪说明书上海复旦天欣科教仪器有限公司中国上海FD-FH-Ⅰ型夫兰克—赫兹实验仪产品说明书一、仪器简介本实验仪是用于重现1914年夫兰克和赫兹进行的低能电子轰击原子的实验设备。实验充分证明原子内部能量是量子化的。学生通过实验建立原子内部能量量子化的概念,并学习夫兰克和赫兹研究电子和原子碰撞的实验思想和方法。本实验仪为一体式实验仪,设计紧凑,面板直观,功能齐全,操作方便。供给夫兰克—赫兹管用的各组电源电压稳定,测量微电流用的放大器有很好的抗干扰能力。实验仪能够获得稳定优良的实验曲线。本实验仪实验方法多样,除实测数据外还可和示波器,X-Y记录仪,及微机连用。本实验仪适用于大专院校开设近代物理实验和普通物理实验,也可以作为原子能量量子化教学的演示实验。二、仪器性能和面板功能1、夫兰克—赫兹实验管(简称F-H管)F-H管为实验仪的核心部件,F-H管由傍热式阴极、双栅极和板极共四个极组成,各电极均为圆筒状。这种F-H管内充氩气,玻璃封装。F-H管各电极与其他部件的连接方法示意图如下:2、F-H管用电源组1提供F-H管各电极所需的工作电源电压和性能如下:a.灯丝电源电压,直流1.3~5V,连续可调;b.栅极—阴极间电源电压,直流,0~6V,连续可调;c.栅极—阴极间电压电源,直流,0~90V,连续可调;3、扫描电源和微电流放大器扫描电源提供可调直流电压或输出锯齿波电压作为F-H管电子加速电压。直流电压供手动测量,锯齿波电压供示波器显示,X-Y记录仪和微机用。微电流放大器用来检测F-H管的板流。性能如下:a.具有“手动”和“自动”两种扫描方式:“手动”输出直流电压,0~90V,连续可调;“自动”输出0~90V锯齿波电压,扫描上限可以设定。b.扫描速率分“快速”和“慢速”两档:“快速”是周期约为20次/秒的锯齿波,供示波器和微机用;“慢速”是周期约为0.5次/秒的锯齿波,供X-Y记录仪用。c.微电流放大器测量范围有,,,A四档。4、夫兰克—赫兹实验值和除分别用三位半数字表头直接显示外,另设端口提供示波器,X-Y记录仪,及微机记录或者显示曲线的各种信息。5、面板及功能21.显示表头(表头示值2)指示挡后为实际值);2.微电流放大器量程选择开关,分、、、四档;3.数字电压表头(与8)相关,可以分别显示、、、值,其中值为数字式表头示值×10V;4.电压调节旋钮;5.电压调节旋钮;6.电压调节旋钮;7.电压调节旋钮;8.电压示值选择开关,可以分别选择、、、;9.输出端口,接示波器Y端,X-Y记录仪Y端或者微机接口的电流输入端;10.扫描速率选择开关,“快速”档供接示波器观察曲线或微机用3“慢速”档供X-Y记录仪用;11.扫描方式选择开关,“自动”档供示波器,X-Y记录仪或微机用,“手动”档供手测记录数据使用;12.输出端口,接示波器X端,X-Y记录仪X端,或微机接口电压输入用;13.电源开关。三、仪器使用说明1、示波器演示法a.连好主机的后面板电源线,用Q9线将主机正面板上“输出”与示波器上的“X相”(供外触发使用)相连,“输出”与示波器“Y相”相连;b.将扫描开关置于“自动”档,扫描速度开关置于“快速”档,微电流放大器量程选择开关置于“”;c.分别将示波器“”、“”电压调节旋钮调至“”和“”,“”调至“”,“”全部打到“”;d.分别开启主机和示波器电源开关,稍等片刻;e.分别调节、、电压(可以先参考给出值)至合适值,将由小慢慢调大(以F-H管不击穿为界),直至示波器上呈现充氩管稳定的曲线;2、手动测量法a.调节至最小,扫描开关置于“手动”档,打开主机电源;b.选取合适的实验条件,置、、于适当值,用手动方式逐渐增大,同时观察变化。适当调整预置、、值,使由小到大能够出现5个以上峰。c.选取合适实验点,分别从数字式表头上读取和值,再作图可得4曲线,注意示值和实际值关系。例:表头示值为“”,电流量程选择“”档,则实际测量电流值应该为“”;表头示值为“”,实际值为“”。四、注意事项1、仪器应该检查无误后才能接电源,开关电源前应先将各电位器逆时针旋转至最小值位置。2、灯丝电压不宜放得过大,一般在2V左右,如电流偏小再适当增加。3、要防止F-H管击穿(电...
