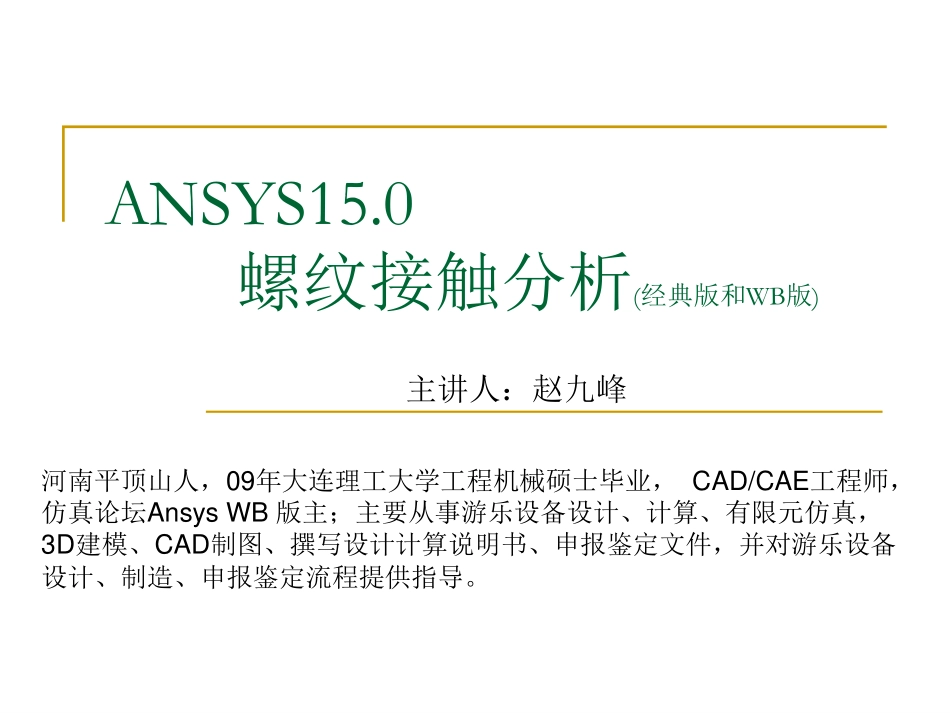

ANSYS15.0螺纹接触分析(经典版和WB版)河南平顶山人，09年大连理工大学工程机械硕士毕业，CAD/CAE工程师，仿真论坛AnsysWB版主；主要从事游乐设备设计、计算、有限元仿真，3D建模、CAD制图、撰写设计计算说明书、申报鉴定文件，并对游乐设备设计、制造、申报鉴定流程提供指导。主讲人：赵九峰赵九峰作品未经作者同意，请勿转载或用于商业用途为了便于机械设备的制造、安装，广泛的使用各种连接，螺纹连接为一种可拆卸的连接方式，起到零部件的紧固作用，要求保证连接强度，有时还要求紧密性。如图的机械设备中的螺纹连接。赵九峰作品未经作者同意，请勿转载或用于商业用途Ansys15.0之前的版本中，精确的模拟螺纹连接，需要建立精细化的模型，螺纹部位需要细小的单元，由于模型的复杂性，使得螺纹分析变得十分困难，常常用二维轴对称去近似模拟，但螺栓在设备中的载荷很复杂（拉压、弯曲、剪切等），多数情况下不能简化为轴对称模型。在Ansys15.0中，增加了螺纹连接的快速模拟方式，设定螺纹截面（类似建立梁截面用线单元分析桁架结构），不需要精细化的螺纹模型，可实现相对精确螺纹分析；本讲通过经典Ansys和WB两种方式介绍螺纹连接，仅对关键步骤进行讲解（如有疑问，可通过QQ，邮箱或电话联系）。赵九峰作品未经作者同意，请勿转载或用于商业用途1经典Ansys螺纹连接经典Ansys的螺纹连接分为4步：1、分别建立接触面节点组和目标面节点组；2、建立接触单元和目标单元，并选择合适的单元属性和摩擦系数；3、建立螺纹截面，指定螺纹的中径、螺距、升角以及螺纹的长度；4、选择步骤1的接触面节点组，赋属性（接触单元、材料属性、螺纹截面）并生成接触单元；选择步骤1的目标单元，赋属性并生成目标单元。赵九峰作品未经作者同意，请勿转载或用于商业用途1.1建立接触面节点组和目标面节点组建立节点组的目的，是为了方便划分接触单元和目标单元，提前建立节点组，为第四步划分单元提供便利。划分网格后（选择实体单元、赋材料属性、划分网格不再累述），选择接触面上的节点，建立节点组，并命名，如sur；同理，选择目标面节点，建立节点组，命名如tar。赵九峰作品未经作者同意，请勿转载或用于商业用途1.2建立接触单元和目标单元建立接触单元和目标单元（和选择的实体单元有关，实体单元如果选择186，则选接触单元174和目标单元170，目的是保证节点一致）。赵九峰作品未经作者同意，请勿转载或用于商业用途选择接触单元的属性，选择接触探测方法为SurfaceProjiection/CP的节点探测方式，并定义在每个迭代的载荷步中，接触刚度随接触变化而进行更新。赵九峰作品未经作者同意，请勿转载或用于商业用途定义螺纹连接的接触摩擦系数。如定义摩擦系数为0.15。赵九峰作品未经作者同意，请勿转载或用于商业用途1.3建立螺纹截面，并赋截面属性螺纹截面属性包括截面ID号、截面类型；螺纹的公称直径、螺距、升角以及螺纹的长度。所图例，ID号为2、界面类型为Bolt，即螺栓。赵九峰作品未经作者同意，请勿转载或用于商业用途所图例，螺纹的中径116mm、螺距6mm、升角30°以及螺纹的长度为162，同时也表明螺纹的中心轴为Y轴（一路点击OK即可完成螺纹截面属性定义）。赵九峰作品未经作者同意，请勿转载或用于商业用途1.4选择节点组，赋属性并生成接触单元；选择第一步建立的接触面节点组，如sur；赵九峰作品未经作者同意，请勿转载或用于商业用途给选择的接触面节点组赋接触单元属性，如选择单元174，截面为bol，即第三步建立的截面；并划分出接触单元。同理，选择的目标面节点组赋目标单元属性（目标单元不用指定截面），并划分出目标单元。赵九峰作品未经作者同意，请勿转载或用于商业用途至此，在经典Ansys15.0中完成了螺纹的创建，接着可施加载荷约束（模型中的载荷为螺栓预紧力），并进行求解运算，接触为非线性计算，可设多载荷步计算。为了便于观察，取截面应力，同时可查看整个螺纹的接触状态。赵九峰作品未经作者同意，请勿转载或用于商业用途2WorkBench螺纹连接Workbench的螺纹连接分为3步：1、建立局部坐标系，用以表明螺纹的轴线以及螺纹的起...
