TT1200 安全操作规程VIP免费

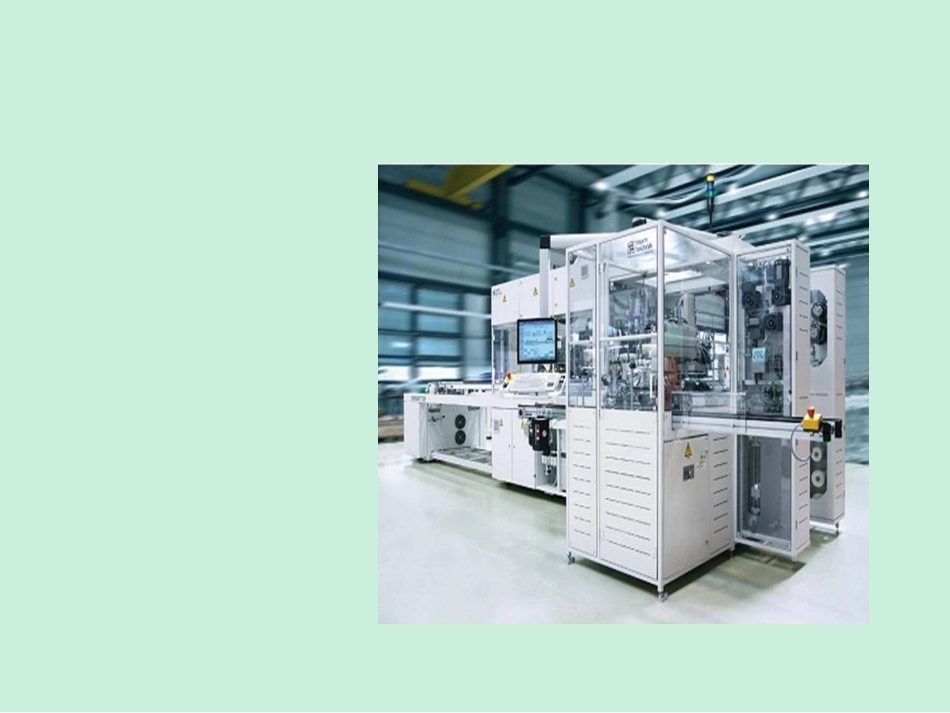

TT1200 安全操作规程_第1页
1/16
TT1200 安全操作规程_第2页
2/16
TT1200 安全操作规程_第3页
3/16
自动串焊机各模块•一.开关机流程•开机如图1-1→顺时针旋转45度打开主气阀(6bar)如图1-1→顺时针旋转45度打开总电源开关如图1-2→打开备用保护电源UPS如图1-3→待电脑显示如图1-4→进入电脑操作界面如图1-5.点击操作界面按钮控制激活~开机完成!总电源开关图1-2图1-3图1-1主控制气阀英文中文德文图1-4图1-5UPS点击三个任意一个图标进入操作界面TT1200自动焊片机开机流程5•关机ﮭ点击操作界面按钮ﮭ弹出如右图后点击是按钮;ﮭ弹出如右图点击关机按钮,提示窗口显示关机时间(S).ﮭ待电脑完全关闭,总电源如图1-1将其关闭.ﮭ关闭备用保护电源UPS如图1-2ﮭ主气阀关闭(6bar)如图1-3关机完成!控制关闭TT1200自动焊片机关机流程基本操作界面图1-5名称类型说明控制按钮选择基本画面主设置画面按钮选择主设置画面参数/实际值按钮选择底部加热和串焊传输带真空的传感器参数和阀门参数按钮选择参数画面型号管理按钮选择型号管理画面(箭头)返回按钮选择上一个画面诊断按钮选择诊断画面更改用户按钮出现一个视窗来更改用户级别系统功能按钮选择系统功能画面控制激活按钮激活控制系统,系统启动之后或者一个急停之后,你必须首先按下此按钮设置模式按钮更换到设置操作模式返回原点按钮更换到返回原点操作模式自动按钮更换到自动操作模式控制关闭按钮控制关闭;报警:传输带真空也将被关闭=〉焊座可以释放来排队TT1200操作界面基本介绍TT1200操作界面基本介绍质量影像检测开/关状态如果影像检测系统被打开则显示画面最终串焊开关最后一个串焊将被停止,这之后串焊生产将被停止中断串焊开关串焊将被中断,这之后串焊生产将停止清空焊座开关移去传输带上的焊座,直到上面没有新的焊座被放上更换电池片传输器开关不管何时只要你按下这个按钮,你就可以更换当前使用的电池片传输器废弃电池串开关废弃当前的串焊过程关闭安全门按钮手动关闭安全门后可以确认关闭安全门或10-15秒系统自动关闭确认打开安全门按钮按下这个按钮后控制电压将手动关闭,则可以手动开安全门了机器预热按钮在设置状态你可以选择机器加温,以使得底部加热并使得机器达到要求串焊温度实际合格的电池串显示显示从电池串铺放而拿走的生产合格电池串的数量实际不合格电池串显示显示从电池串铺放而拿走的生产不合格电池串的数量实际放置电池片显示显示放置在电池串传输带上的合格电池片的数量使用过的电池片显示显示系统使用过的电池片抽屉里的坏电池片显示显示抽屉里不合格的电池片数量,打开抽屉则复位这个计数器要求的电池串输入在这里你可以输入要求生产的电池串的数量(0=无穷大的生产量)TT1200基本操作•将准备好的电池片放入电池片盒,放置时注意电池片仰光面(负极)朝上,数量在100片左右,并且按照电池片盒上的标识放置.•将电池片盒放在传送带上,按电池片盒上标识的方向放置。TT1200电池片的装盒,放置标准焊带的更换标准操作界面上点击焊带供给按钮。将转轴焊带固定在焊带架上,松紧适宜,转轴上红色按钮代表可调节转轴,当调节完时可按下红色按钮,此时绿色,按钮突出,标志着调节完成,此时转轴被锁定。如下图所示。卡锁在锁的时候耀注意绿色的卡子和螺杆的最长形状在一条线上,则可以卡住。焊带更换标准将焊带一端延机器上的标识依次绕过滑轮和重锤然后固定如下图。将重锤往上提起,使焊带处于拉紧平直状态,并穿过上面的滚轮,当重锤处的感应器显示绿色时表示重锤的位置已经到位如图打开通道气阀,将焊带从通道通过,并拉出一段距离,然后关闭通道气阀。如图通道气阀焊带穿过通道助焊剂的添加标准1、打开机器的任何一扇安全门,确保助焊剂压力表读数为零2、拧开助焊剂端盖加入助焊剂,添加量为整个容量的90%不能超出安全警戒线3、拧紧端盖关闭安全门检查助焊剂是否到位安全警戒线压力表读数TT12OO基本应急操作•三、应急操作(基本故障处理)•1、当不生产时,可点击激活最终串焊。待设备内无焊接电池片后停机。•2、当需定产量时,待快达到产量时在要求串焊数内输入要求的串数,机器在自动计数到最后一串时,最终串焊被激活。•3、当生产时,设备死机需重启后,这时候设备自动运行有可能无法显示停机前设备内部正在串焊电...
