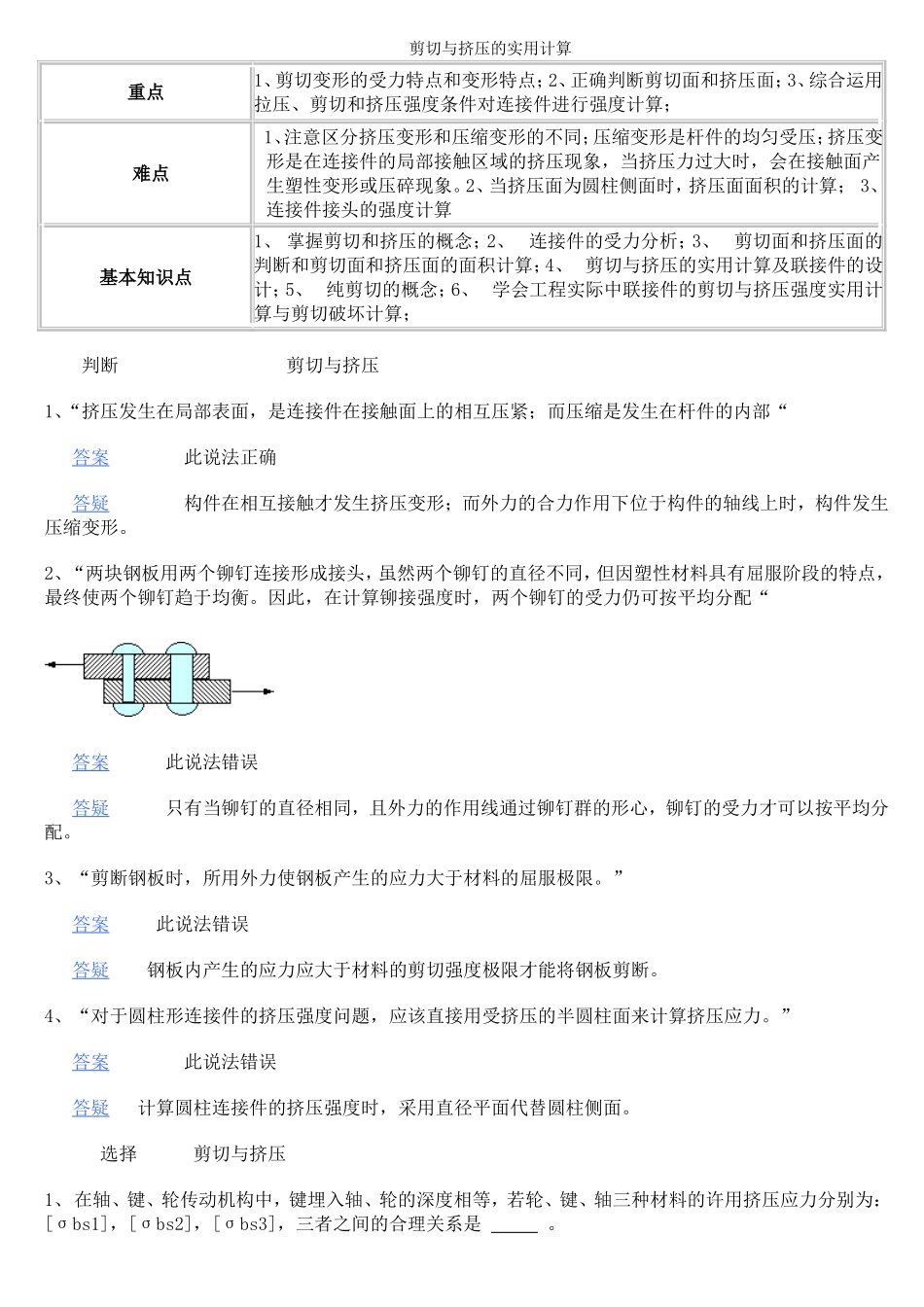

剪切与挤压的实用计算重点1、剪切变形的受力特点和变形特点；2、正确判断剪切面和挤压面；3、综合运用拉压、剪切和挤压强度条件对连接件进行强度计算；难点1、注意区分挤压变形和压缩变形的不同；压缩变形是杆件的均匀受压；挤压变形是在连接件的局部接触区域的挤压现象，当挤压力过大时，会在接触面产生塑性变形或压碎现象。2、当挤压面为圆柱侧面时，挤压面面积的计算；3、连接件接头的强度计算基本知识点1、掌握剪切和挤压的概念；2、连接件的受力分析；3、剪切面和挤压面的判断和剪切面和挤压面的面积计算；4、剪切与挤压的实用计算及联接件的设计；5、纯剪切的概念；6、学会工程实际中联接件的剪切与挤压强度实用计算与剪切破坏计算；判断剪切与挤压1、“挤压发生在局部表面，是连接件在接触面上的相互压紧；而压缩是发生在杆件的内部“答案此说法正确答疑构件在相互接触才发生挤压变形；而外力的合力作用下位于构件的轴线上时，构件发生压缩变形。2、“两块钢板用两个铆钉连接形成接头，虽然两个铆钉的直径不同，但因塑性材料具有屈服阶段的特点，最终使两个铆钉趋于均衡。因此，在计算铆接强度时，两个铆钉的受力仍可按平均分配“答案此说法错误答疑只有当铆钉的直径相同，且外力的作用线通过铆钉群的形心，铆钉的受力才可以按平均分配。3、“剪断钢板时，所用外力使钢板产生的应力大于材料的屈服极限。”答案此说法错误答疑钢板内产生的应力应大于材料的剪切强度极限才能将钢板剪断。4、“对于圆柱形连接件的挤压强度问题，应该直接用受挤压的半圆柱面来计算挤压应力。”答案此说法错误答疑计算圆柱连接件的挤压强度时，采用直径平面代替圆柱侧面。选择剪切与挤压1、在轴、键、轮传动机构中，键埋入轴、轮的深度相等，若轮、键、轴三种材料的许用挤压应力分别为：[σbs1]，[σbs2]，[σbs3]，三者之间的合理关系是。A：[σbs1]>[σbs2]>[σbs3]B：[σbs1]<[σbs2]<[σbs3]C：[σbs2]>[σbs1]>[σbs3]D：[σbs1]=[σbs2]=[σbs3]答案正确选择：D答疑只有当三者许用挤压应力相等的情况下轴、键、轮传动机构才有足够的强度。否则，总在许用压应力较小的构件上发生挤压破坏。2、在平板与螺栓之间加一垫片，可以提高的强度。A：螺栓拉伸；B：螺栓挤压；C：螺栓的剪切；D：平板的挤压；答案正确选择：D答疑加一垫片增大了平板的挤压面的面积，固可以提高平板的挤压强度。螺栓的拉伸强度、剪切强度、挤压强度均没有发生变化。3、在冲床上将钢板冲出直径为d的圆孔，冲力F与。A：与直径d成正比；B：与直径d2成正比；C：与直径d3成正比；D：与直径d的平方根成正比答案正确选择：A答疑将钢板冲出直径为d的圆孔时钢板的剪切面的面积为πdｔ，固冲力F与直径d成正比、方形销将两块等厚度的板连接在一起，上面的板中同时存在拉应力σ、剪应力τ、挤压应力σbs，比较其数值大小可得：A：拉应力σ最大；B：剪应力τ最大；C：挤压应力σbs最大；D：σ=τ=σbs；答案正确选择：D答疑钢板的拉伸应力为σ＝P/A=P/(2a-a)t=P/at，剪应力为τ=Q/A=P/2/(at/2)=P/at，挤压应力为：σbs=F/Abs=P/at（图示中：红线代表剪切面、蓝线代表挤压面。）选择剪切与挤压5、图示中接头，水平杆采用a×b的矩形截面，斜杆与水平杆的夹角为α，其挤压面的面积为：A：bh;B：bhtanαC：bh/cosαD：bh/(sinα·cosα)答案正确选择：C答疑接触面为平面时，挤压面取接触面的面积。接触面由图中的红线部分代表，接触的深度为b，高度为h/cosα。6、厚度均为ｈ的两块钢板用圆锥销连接，圆锥销在上端的直径为D，下端直径为d，则圆锥销受剪面积为；挤压面积为。A：πD2/4；B：πd2/4；C：π[(D+d)/2]2/4；D：h(3d+D)/4；答案正确选择：受剪面积C、挤压面积D答疑剪切面为两组力的作用线相互交错的截面面积，此时两组力的作用线的交错面发生在圆锥销的中间截面处，且是圆截面。交错面处的直径为上、下端直径的平均值；钢板与圆锥销相互接触的部分为圆柱侧面，固挤压面取直径平面。考虑到上半部分的直径平面要大于下半部分的直径平面，固挤压面的面积取下半部分的直径平面、且直径平面的形状为梯形。Abs=((D+d)/2+d)h/2=h(D+3d)/2...
