AUTOCAD 2007 尺寸标注 第08章VIP免费

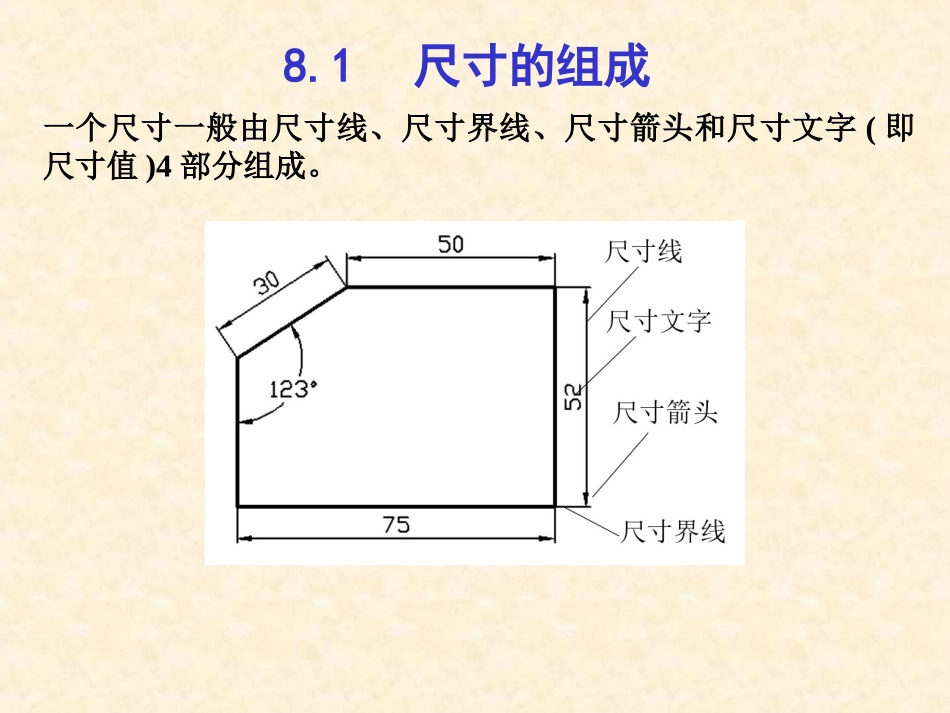

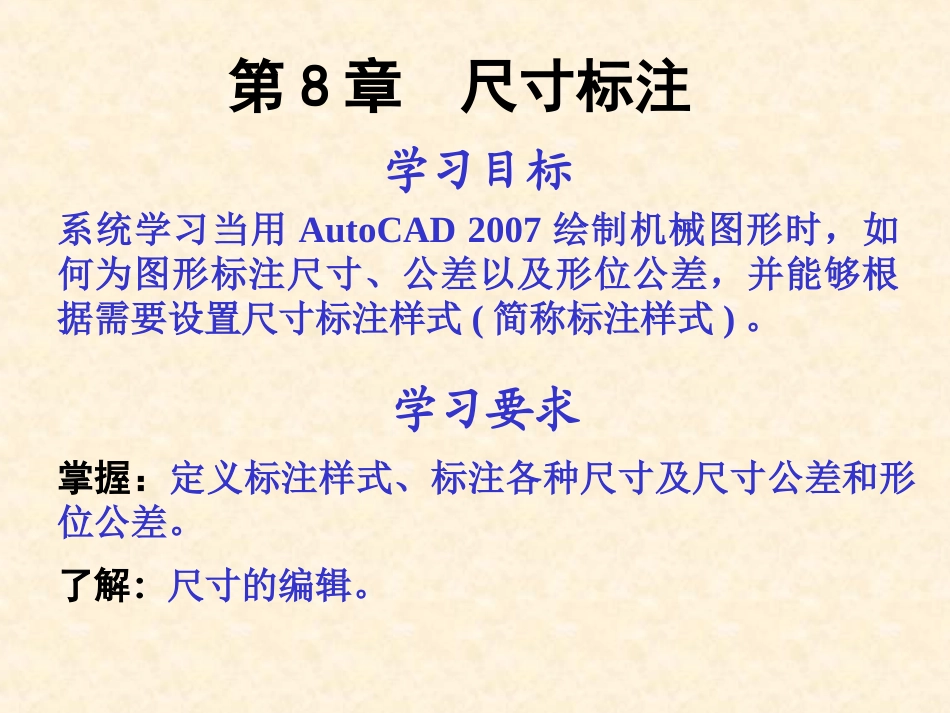

第8章尺寸标注学习目标系统学习当用AutoCAD2007绘制机械图形时，如何为图形标注尺寸、公差以及形位公差，并能够根据需要设置尺寸标注样式(简称标注样式)。学习要求掌握：定义标注样式、标注各种尺寸及尺寸公差和形位公差。了解：尺寸的编辑。8.1尺寸的组成一个尺寸一般由尺寸线、尺寸界线、尺寸箭头和尺寸文字(即尺寸值)4部分组成。尺寸线：尺寸线用于表示尺寸标注的范围，一般是一条带有双箭头的线段。对于角度标注，尺寸线是弧线。尺寸界线：通常要利用尺寸界线将标注的尺寸引到被标注对象之外，但有时也直接用图形的轮廓线、对称线或中心线代替尺寸界线。尺寸箭头：尺寸箭头位于尺寸线的两端，用于标记尺寸标注的起始和终止位置。这里的箭头是一个广义概念，可以根据需要用短划线、点或其他标记代替尺寸箭头，还可以用块作为尺寸箭头。尺寸文字：尺寸文字用于标注尺寸值。尺寸文字不仅可以反映基本尺寸，而且还可以包含尺寸公差，或按极限尺寸形式标注。如果尺寸界线内没有足够的空间放尺寸文字，可以将其移到尺寸界线之外。AutoCAD一般将构成尺寸的尺寸线、尺寸界线、尺寸箭头和尺寸文字按一个块处理。因此，一个尺寸通常是一个对象。标注样式用于设置尺寸的标注形式，如尺寸文字的样式，尺寸线、尺寸界线和尺寸箭头的设置等，以满足用户的标注要求。命令：DIMSTYLE，菜单：“标注”|“标注样式”，工具栏：“样式”|(标注样式)按钮；或“标注”|(标注样式)执行DIMSTYLE命令，弹出“标注样式管理器”对话框。8.2标注样式(1)“当前标注样式”标签显示当前所使用的标注样式的名称。(2)“样式”列表框列出已创建的标注样式的名称。(3)“列出”下拉列表框确定在“样式”列表框中要列出哪些标注样式。(4)“预览”框预览对在“样式”列表框中所选中标注样式的标注效果。(5)“说明”框显示对在“样式”列表框中所选中标注样式的说明(如果有的话)。(6)“置为当前”按钮将指定的标注样式置为当前标注样式。(7)“新建”按钮创建新标注样式。单击“新建”按钮，弹出“创建新标注样式”对话框。通过对话框确定新样式的名字并进行相关设置后，单击“继续”按钮，弹出“新建标注样式”对话框。后面将介绍此对话框的功能。(8)“修改”按钮修改已有标注样式。(9)“替代”按钮设置当前样式的替代样式。(10)“比较”按钮对两个标注样式进行比较，或了解某一样式的全部特性。单击“比较”按钮，弹出“比较标注样式”对话框。对话框中，如果在“比较”和“与”两个下拉列表中选择了不同的样式，AutoCAD会在大列表框中显示出它们之间的区别；如果选择了相同的样式，则在大列表框中显示出该样式的全部特性。“新建标注样式”对话框中各选项卡的功能。1.“直线”选项卡设置尺寸线和尺寸界线的格式与属性。(1)“尺寸线”选项组该选项组用于设置尺寸线的样式。(2)“尺寸界线”选项组该选项组用于设置尺寸界线的样式。(3)预览窗口在位于对话框右上角的预览窗口内，AutoCAD会根据当前的标注样式设置显示出对应的标注预览图像。2.“符号和箭头”选项卡设置尺寸箭头、圆心标记、弧长符号以及半径标注折弯等的格式。(1)“箭头”选项组确定位于尺寸线两端的箭头样式。(2)“圆心标记”选项组确定当对圆或圆弧标注圆心标记时，圆心标记的类型与大小。(3)“弧长符号”选项组为圆弧标注长度尺寸。(4)“半径标注折弯”选项折弯半径标注用于标注当圆弧圆心位于较远位置时折弯了的半径尺寸。3.“文字”选项卡设置尺寸文字的外观、位置以及对齐方式等。(1)“文字外观”选项组设置尺寸文字的样式等。(2)“文字位置”选项组设置尺寸文字的位置。(3)“文字对齐”选项组此选项组用于确定尺寸文字的对齐方式。4.“调整”选项卡“调整”选项卡用于控制尺寸文字、尺寸线以及尺寸箭头等的位置和其他一些特征。(1)“调整选项”选项组当尺寸界线之间没有足够的空间同时放置尺寸文字和箭头时，确定应首先从尺寸界线之间移出尺寸文字和箭头的哪一部分，用户可通过该选项组中的各单选按钮进行选择。(2)“文字位置”选项组确定当尺寸文字不在默认位置时，应将其放在何处。(3)“标注特征比例”选项组用于设置所标注尺寸的缩放关系。(4)...
