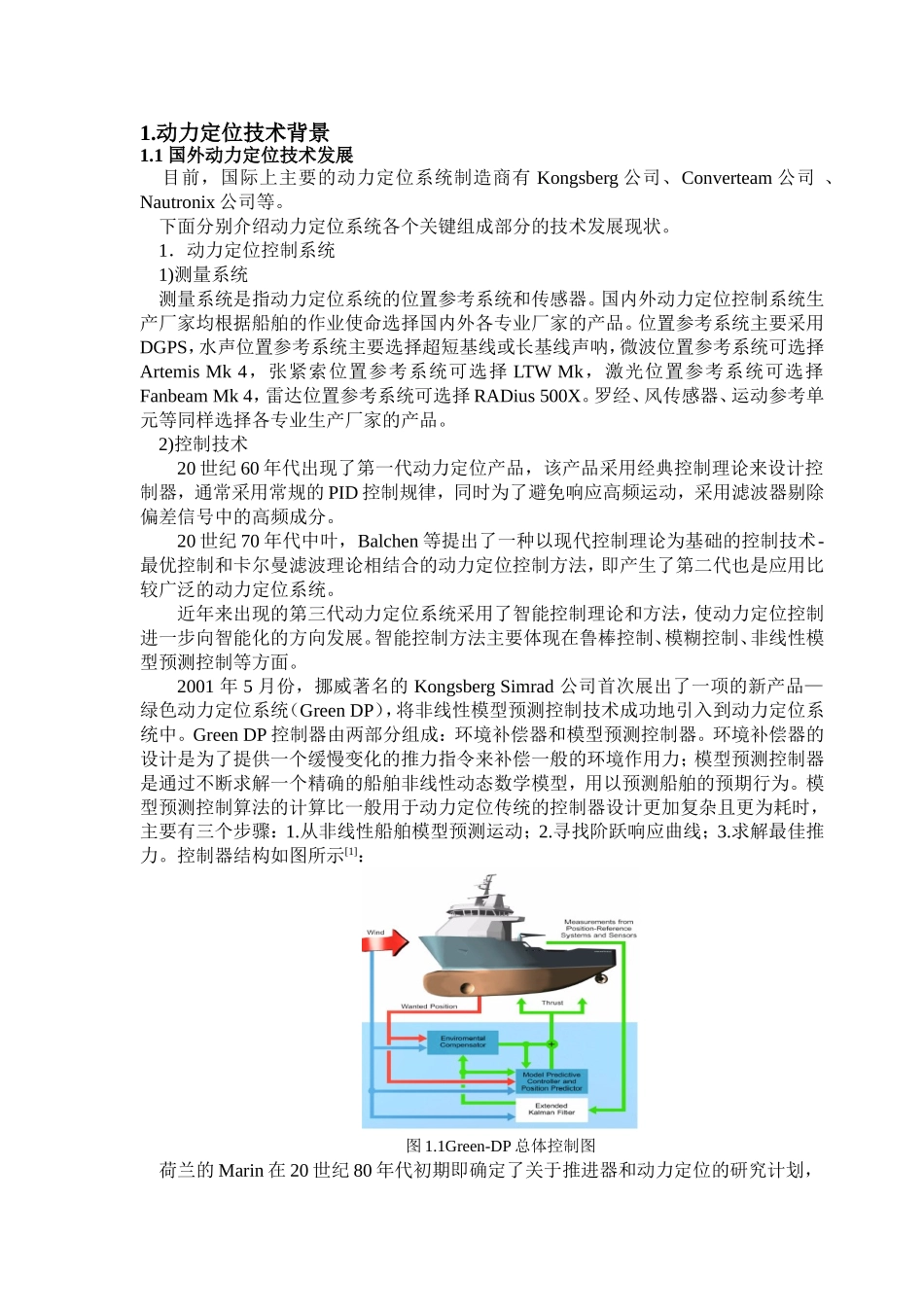

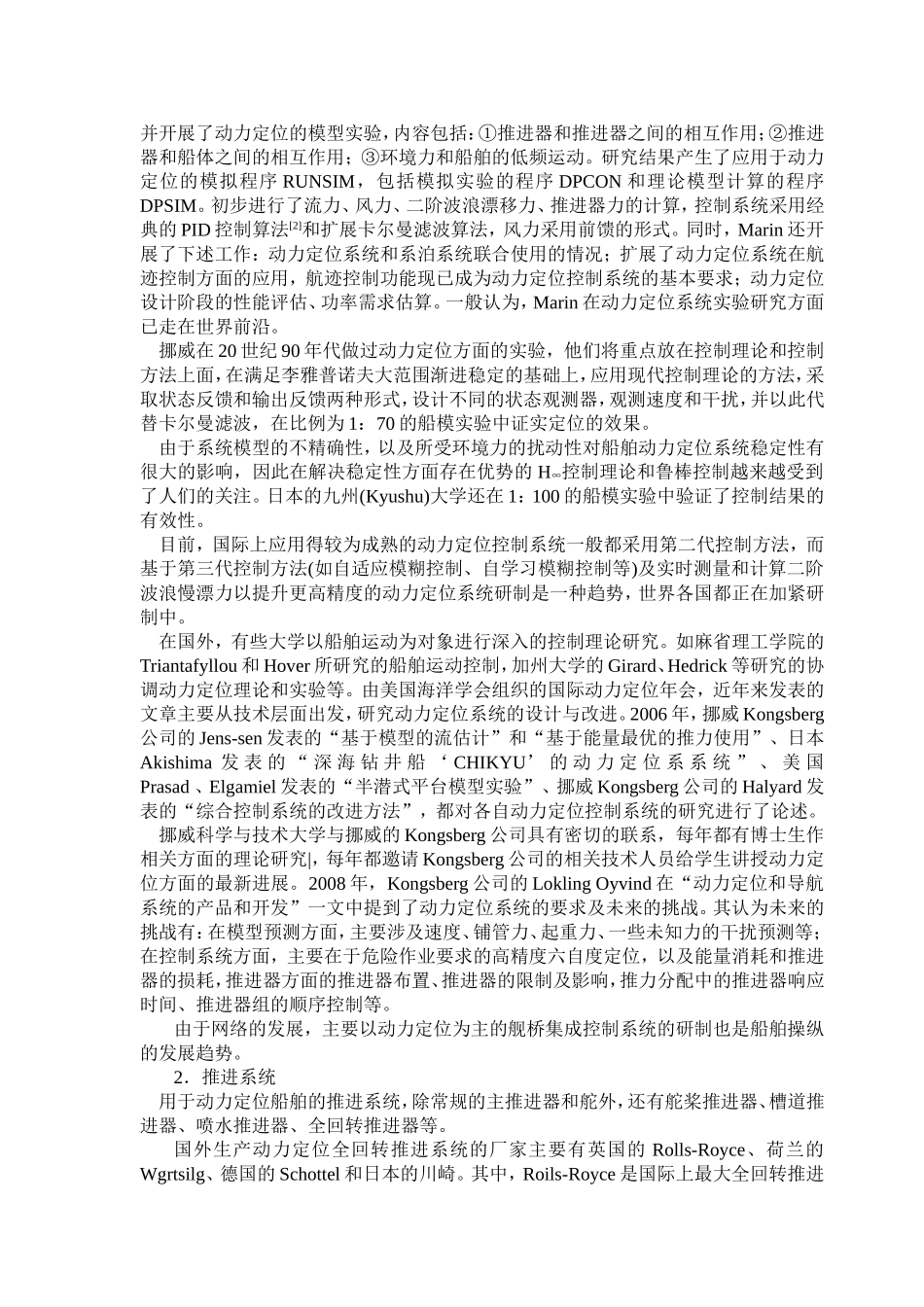

1.动力定位技术背景1.1国外动力定位技术发展目前，国际上主要的动力定位系统制造商有Kongsberg公司、Converteam公司、Nautronix公司等。下面分别介绍动力定位系统各个关键组成部分的技术发展现状。1．动力定位控制系统1)测量系统测量系统是指动力定位系统的位置参考系统和传感器。国内外动力定位控制系统生产厂家均根据船舶的作业使命选择国内外各专业厂家的产品。位置参考系统主要采用DGPS，水声位置参考系统主要选择超短基线或长基线声呐，微波位置参考系统可选择ArtemisMk4，张紧索位置参考系统可选择LTWMk，激光位置参考系统可选择FanbeamMk4，雷达位置参考系统可选择RADius500X。罗经、风传感器、运动参考单元等同样选择各专业生产厂家的产品。2)控制技术20世纪60年代出现了第一代动力定位产品，该产品采用经典控制理论来设计控制器，通常采用常规的PID控制规律，同时为了避免响应高频运动，采用滤波器剔除偏差信号中的高频成分。20世纪70年代中叶，Balchen等提出了一种以现代控制理论为基础的控制技术-最优控制和卡尔曼滤波理论相结合的动力定位控制方法，即产生了第二代也是应用比较广泛的动力定位系统。近年来出现的第三代动力定位系统采用了智能控制理论和方法，使动力定位控制进一步向智能化的方向发展。智能控制方法主要体现在鲁棒控制、模糊控制、非线性模型预测控制等方面。2001年5月份，挪威著名的KongsbergSimrad公司首次展出了一项的新产品—绿色动力定位系统（GreenDP），将非线性模型预测控制技术成功地引入到动力定位系统中。GreenDP控制器由两部分组成：环境补偿器和模型预测控制器。环境补偿器的设计是为了提供一个缓慢变化的推力指令来补偿一般的环境作用力；模型预测控制器是通过不断求解一个精确的船舶非线性动态数学模型，用以预测船舶的预期行为。模型预测控制算法的计算比一般用于动力定位传统的控制器设计更加复杂且更为耗时，主要有三个步骤：1.从非线性船舶模型预测运动；2.寻找阶跃响应曲线；3.求解最佳推力。控制器结构如图所示[1]：图1.1Green-DP总体控制图荷兰的Marin在20世纪80年代初期即确定了关于推进器和动力定位的研究计划，并开展了动力定位的模型实验，内容包括：①推进器和推进器之间的相互作用；②推进器和船体之间的相互作用；③环境力和船舶的低频运动。研究结果产生了应用于动力定位的模拟程序RUNSIM，包括模拟实验的程序DPCON和理论模型计算的程序DPSIM。初步进行了流力、风力、二阶波浪漂移力、推进器力的计算，控制系统采用经典的PID控制算法[2]和扩展卡尔曼滤波算法，风力采用前馈的形式。同时，Marin还开展了下述工作：动力定位系统和系泊系统联合使用的情况；扩展了动力定位系统在航迹控制方面的应用，航迹控制功能现已成为动力定位控制系统的基本要求；动力定位设计阶段的性能评估、功率需求估算。一般认为，Marin在动力定位系统实验研究方面已走在世界前沿。挪威在20世纪90年代做过动力定位方面的实验，他们将重点放在控制理论和控制方法上面，在满足李雅普诺夫大范围渐进稳定的基础上，应用现代控制理论的方法，采取状态反馈和输出反馈两种形式，设计不同的状态观测器，观测速度和干扰，并以此代替卡尔曼滤波，在比例为1：70的船模实验中证实定位的效果。由于系统模型的不精确性，以及所受环境力的扰动性对船舶动力定位系统稳定性有很大的影响，因此在解决稳定性方面存在优势的H∞控制理论和鲁棒控制越来越受到了人们的关注。日本的九州(Kyushu)大学还在1：100的船模实验中验证了控制结果的有效性。目前，国际上应用得较为成熟的动力定位控制系统一般都采用第二代控制方法，而基于第三代控制方法(如自适应模糊控制、自学习模糊控制等)及实时测量和计算二阶波浪慢漂力以提升更高精度的动力定位系统研制是一种趋势，世界各国都正在加紧研制中。在国外，有些大学以船舶运动为对象进行深入的控制理论研究。如麻省理工学院的Triantafyllou和Hover所研究的船舶运动控制，加州大学的Girard、Hedrick等研究的协调动力定位理论和实验等。由美国海洋学会组织的国际动力定位年会，近年来发表的文章主要从技术层面出发，研究动力定位系...
