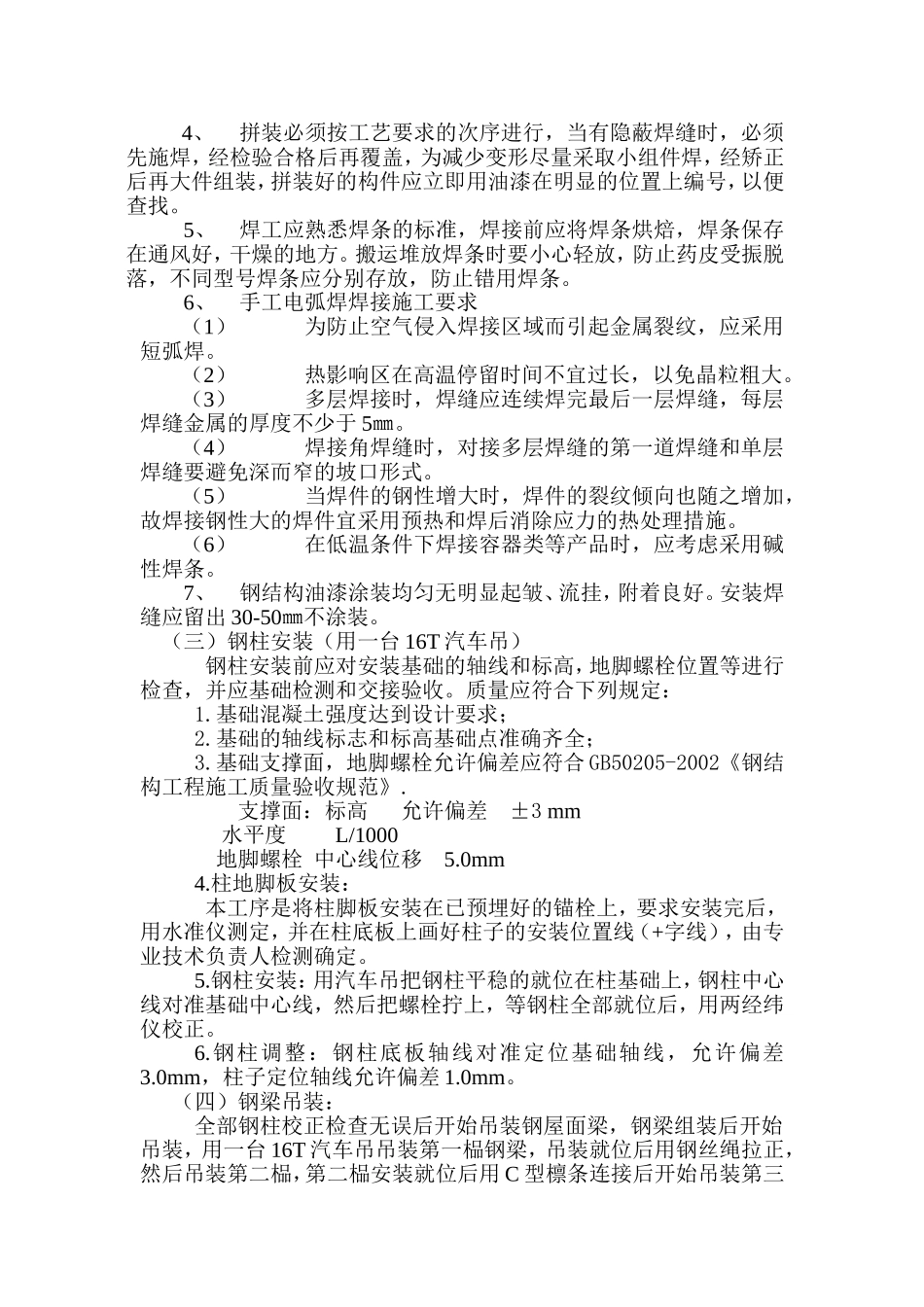

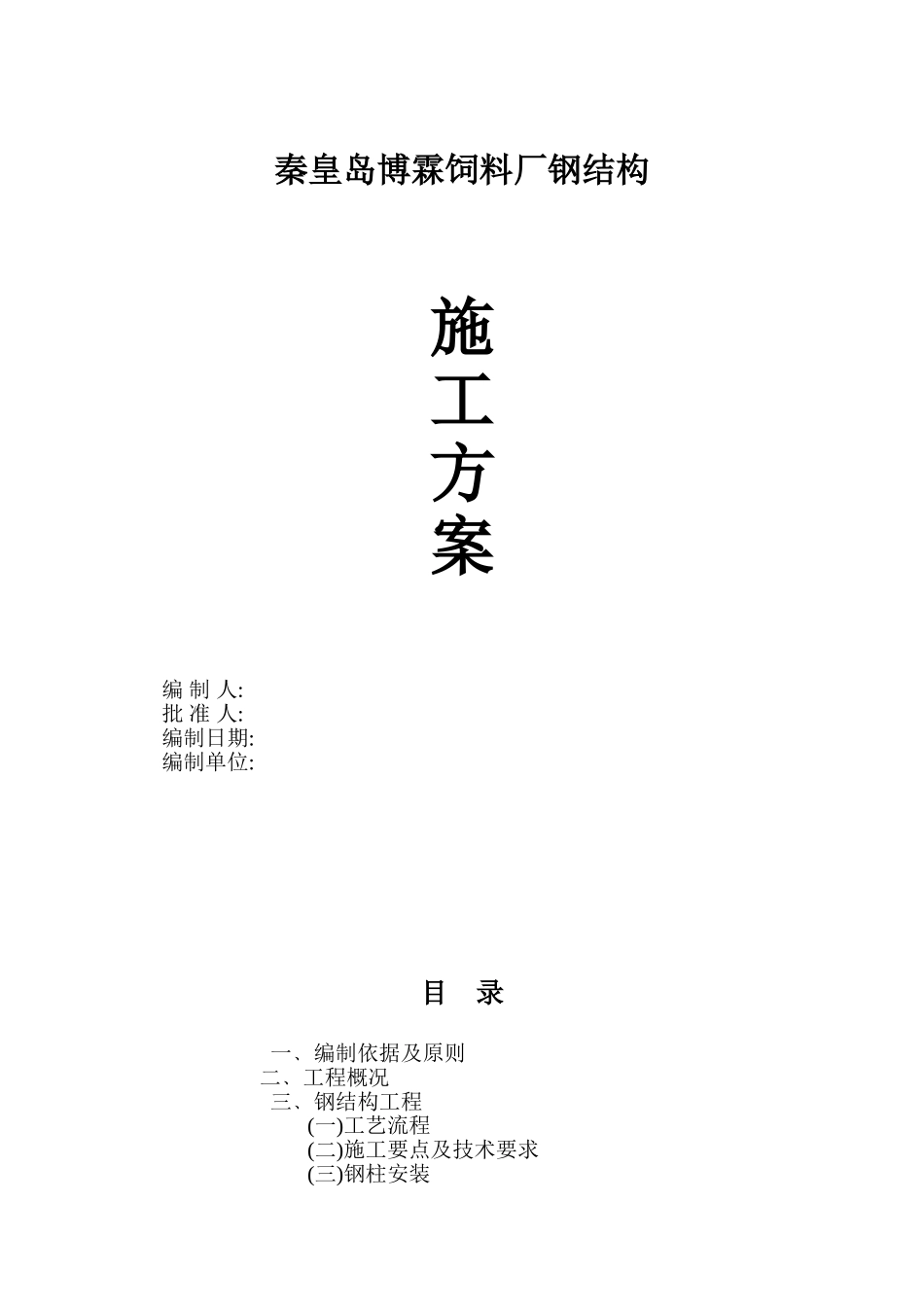

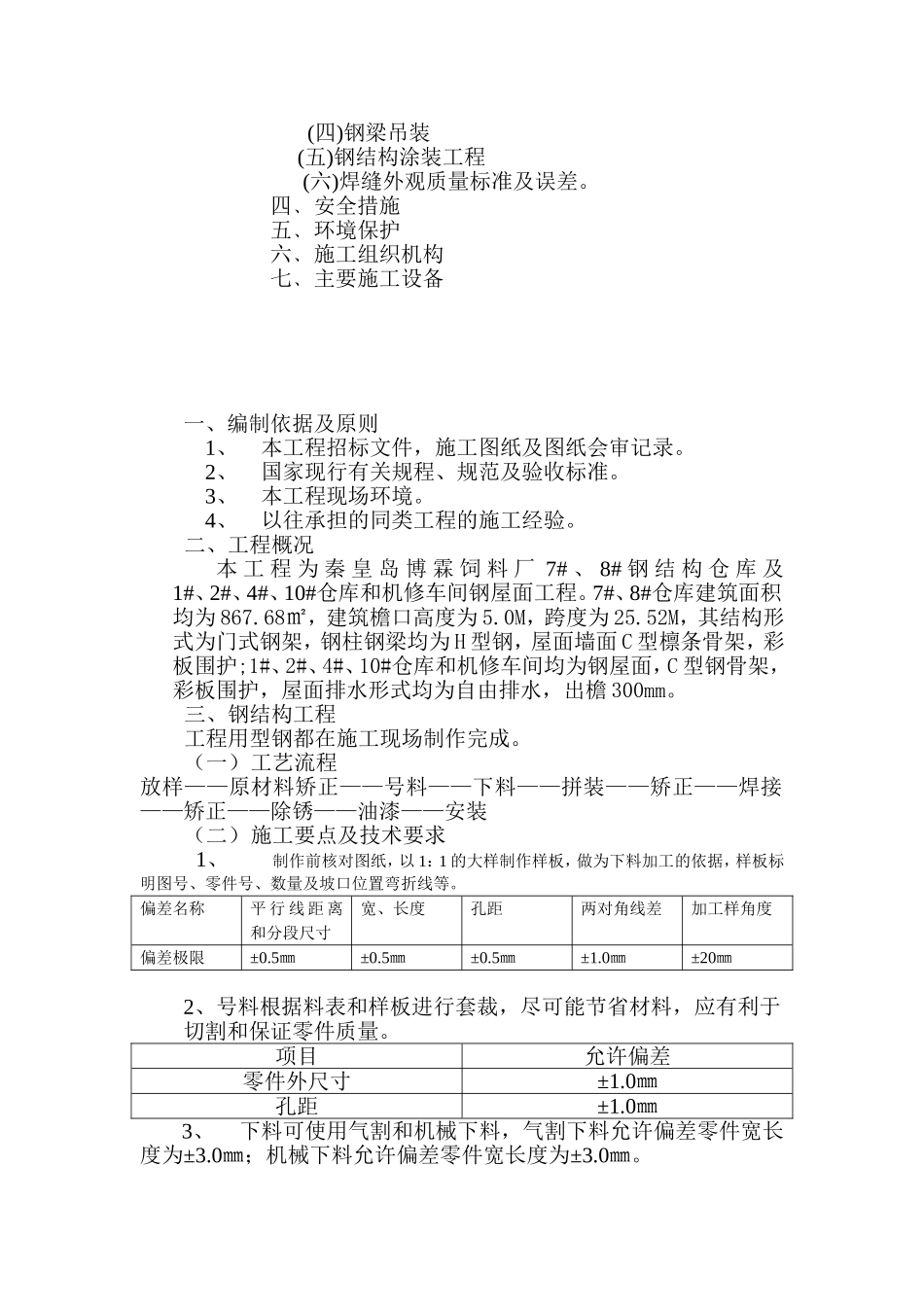

秦皇岛博霖饲料厂钢结构施工方案编制人:批准人:编制日期:编制单位:目录一﹑编制依据及原则二﹑工程概况三﹑钢结构工程(一)工艺流程(二)施工要点及技术要求(三)钢柱安装(四)钢梁吊装(五)钢结构涂装工程(六)焊缝外观质量标准及误差。四﹑安全措施五﹑环境保护六﹑施工组织机构七﹑主要施工设备一、编制依据及原则1、本工程招标文件，施工图纸及图纸会审记录。2、国家现行有关规程、规范及验收标准。3、本工程现场环境。4、以往承担的同类工程的施工经验。二、工程概况本工程为秦皇岛博霖饲料厂7#、8#钢结构仓库及1#、2#、4#、10#仓库和机修车间钢屋面工程。7#、8#仓库建筑面积均为867.68㎡，建筑檐口高度为5.0M，跨度为25.52M，其结构形式为门式钢架，钢柱钢梁均为H型钢，屋面墙面C型檩条骨架，彩板围护;1#、2#、4#、10#仓库和机修车间均为钢屋面，C型钢骨架，彩板围护，屋面排水形式均为自由排水，出檐300mm。三、钢结构工程工程用型钢都在施工现场制作完成。（一）工艺流程放样——原材料矫正——号料——下料——拼装——矫正——焊接——矫正——除锈——油漆——安装（二）施工要点及技术要求1、制作前核对图纸，以1：1的大样制作样板，做为下料加工的依据，样板标明图号、零件号、数量及坡口位置弯折线等。偏差名称平行线距离和分段尺寸宽、长度孔距两对角线差加工样角度偏差极限±0.5㎜±0.5㎜±0.5㎜±1.0㎜±20㎜2、号料根据料表和样板进行套裁，尽可能节省材料，应有利于切割和保证零件质量。项目允许偏差零件外尺寸±1.0㎜孔距±1.0㎜3、下料可使用气割和机械下料，气割下料允许偏差零件宽长度为±3.0㎜；机械下料允许偏差零件宽长度为±3.0㎜。4、拼装必须按工艺要求的次序进行，当有隐蔽焊缝时，必须先施焊，经检验合格后再覆盖，为减少变形尽量采取小组件焊，经矫正后再大件组装，拼装好的构件应立即用油漆在明显的位置上编号，以便查找。5、焊工应熟悉焊条的标准，焊接前应将焊条烘焙，焊条保存在通风好，干燥的地方。搬运堆放焊条时要小心轻放，防止药皮受振脱落，不同型号焊条应分别存放，防止错用焊条。6、手工电弧焊焊接施工要求（1）为防止空气侵入焊接区域而引起金属裂纹，应采用短弧焊。（2）热影响区在高温停留时间不宜过长，以免晶粒粗大。（3）多层焊接时，焊缝应连续焊完最后一层焊缝，每层焊缝金属的厚度不少于5㎜。（4）焊接角焊缝时，对接多层焊缝的第一道焊缝和单层焊缝要避免深而窄的坡口形式。（5）当焊件的钢性增大时，焊件的裂纹倾向也随之增加，故焊接钢性大的焊件宜采用预热和焊后消除应力的热处理措施。（6）在低温条件下焊接容器类等产品时，应考虑采用碱性焊条。7、钢结构油漆涂装均匀无明显起皱、流挂，附着良好。安装焊缝应留出30-50㎜不涂装。（三）钢柱安装（用一台16T汽车吊）钢柱安装前应对安装基础的轴线和标高，地脚螺栓位置等进行检查，并应基础检测和交接验收。质量应符合下列规定：1.基础混凝土强度达到设计要求；2.基础的轴线标志和标高基础点准确齐全；3.基础支撑面，地脚螺栓允许偏差应符合GB50205-2002《钢结构工程施工质量验收规范》.支撑面：标高允许偏差±3mm水平度L/1000地脚螺栓中心线位移5.0mm4.柱地脚板安装：本工序是将柱脚板安装在已预埋好的锚栓上，要求安装完后，用水准仪测定，并在柱底板上画好柱子的安装位置线（+字线），由专业技术负责人检测确定。5.钢柱安装：用汽车吊把钢柱平稳的就位在柱基础上，钢柱中心线对准基础中心线，然后把螺栓拧上，等钢柱全部就位后，用两经纬仪校正。6.钢柱调整：钢柱底板轴线对准定位基础轴线，允许偏差3.0mm，柱子定位轴线允许偏差1.0mm。（四）钢梁吊装：全部钢柱校正检查无误后开始吊装钢屋面梁，钢梁组装后开始吊装，用一台16T汽车吊吊装第一榀钢梁，吊装就位后用钢丝绳拉正，然后吊装第二榀，第二榀安装就位后用C型檩条连接后开始吊装第三榀，直到吊装完毕。钢梁安装检查合格后，安装水平支撑和柱间支撑，屋面檩条、墙面檩条及拉条和隅撑，最后安装彩板。（五）钢结构涂装工程涂装时的环境温度和相对温度应符合涂料的产品说明书，当产品说明书无要求时，环境温度宜在5-38...
