PROE工程图标准配置及参数含义和转出CAD图比例为1比1VIP免费

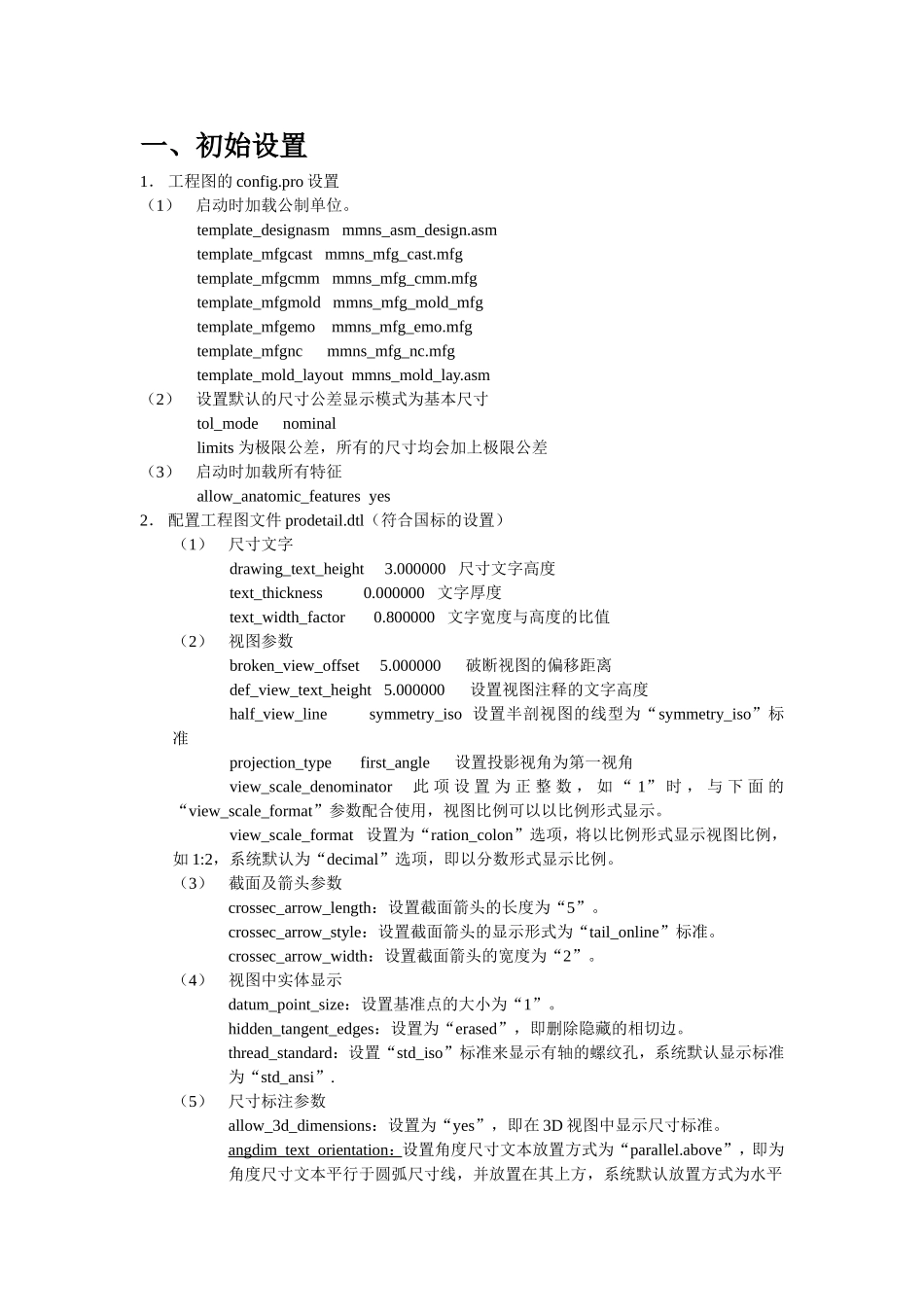

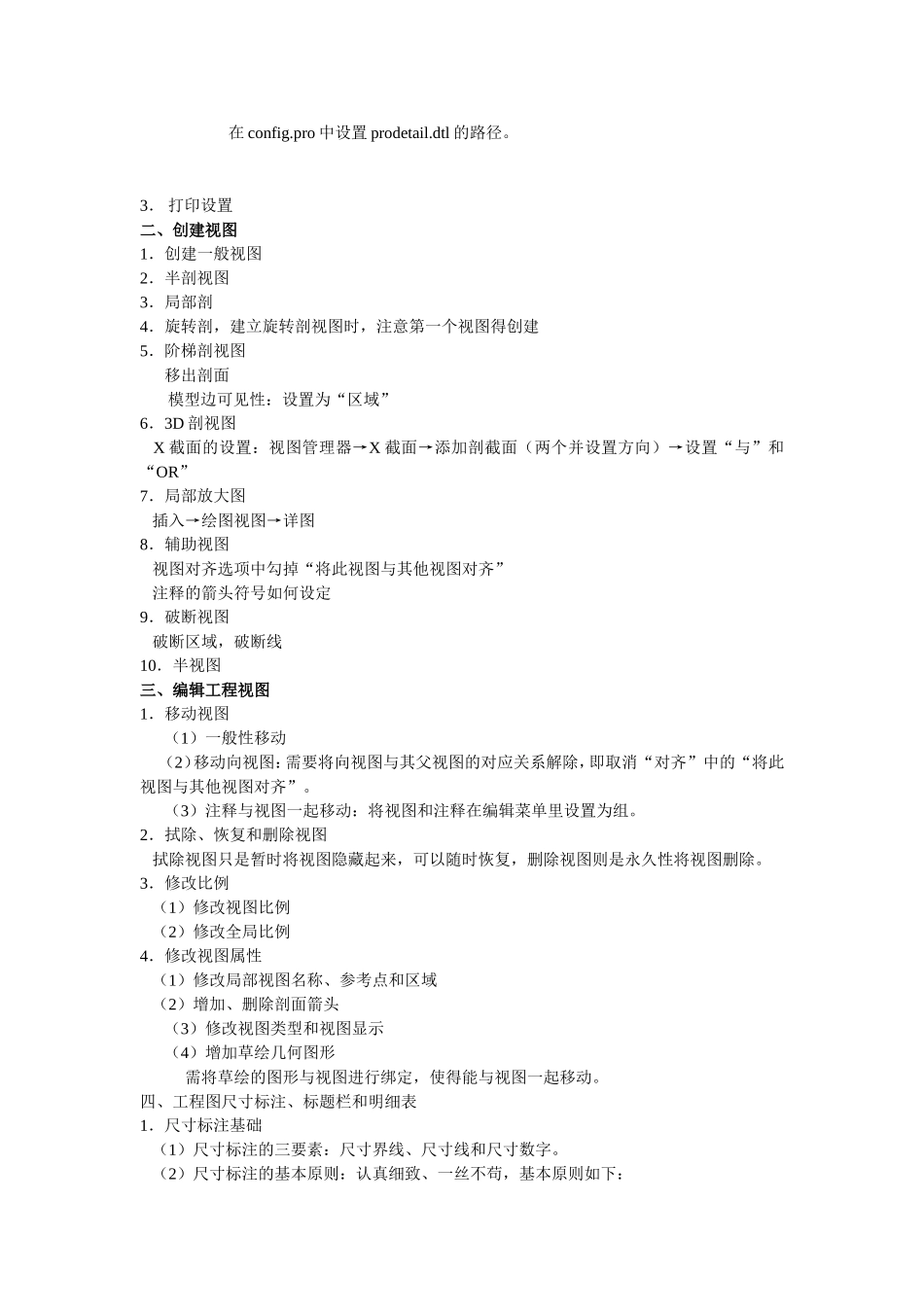

一、初始设置1．工程图的config.pro设置（1）启动时加载公制单位。template_designasmmmns_asm_design.asmtemplate_mfgcastmmns_mfg_cast.mfgtemplate_mfgcmmmmns_mfg_cmm.mfgtemplate_mfgmoldmmns_mfg_mold_mfgtemplate_mfgemommns_mfg_emo.mfgtemplate_mfgncmmns_mfg_nc.mfgtemplate_mold_layoutmmns_mold_lay.asm（2）设置默认的尺寸公差显示模式为基本尺寸tol_modenominallimits为极限公差，所有的尺寸均会加上极限公差（3）启动时加载所有特征allow_anatomic_featuresyes2．配置工程图文件prodetail.dtl（符合国标的设置）（1）尺寸文字drawing_text_height3.000000尺寸文字高度text_thickness0.000000文字厚度text_width_factor0.800000文字宽度与高度的比值（2）视图参数broken_view_offset5.000000破断视图的偏移距离def_view_text_height5.000000设置视图注释的文字高度half_view_linesymmetry_iso设置半剖视图的线型为“symmetry_iso”标准projection_typefirst_angle设置投影视角为第一视角view_scale_denominator此项设置为正整数，如“1”时，与下面的“view_scale_format”参数配合使用，视图比例可以以比例形式显示。view_scale_format设置为“ration_colon”选项，将以比例形式显示视图比例，如1:2，系统默认为“decimal”选项，即以分数形式显示比例。（3）截面及箭头参数crossec_arrow_length：设置截面箭头的长度为“5”。crossec_arrow_style：设置截面箭头的显示形式为“tail_online”标准。crossec_arrow_width：设置截面箭头的宽度为“2”。（4）视图中实体显示datum_point_size：设置基准点的大小为“1”。hidden_tangent_edges：设置为“erased”，即删除隐藏的相切边。thread_standard：设置“std_iso”标准来显示有轴的螺纹孔，系统默认显示标准为“std_ansi”.（5）尺寸标注参数allow_3d_dimensions：设置为“yes”，即在3D视图中显示尺寸标准。angdim_text_orientation：设置角度尺寸文本放置方式为“parallel.above”，即为角度尺寸文本平行于圆弧尺寸线，并放置在其上方，系统默认放置方式为水平放置“horizontal”。blank_zero_tolerance：接受默认的参数设置“no”，即显示“0”尺寸公差，设置为“yes”时，不显示“0”尺寸公差。clip_dim_arrow_style：指定尺寸箭头型式为“arrowhead”，用户也可以设置为点型式“dot”、斜线型式“slash”等。dim_leader_length：当尺寸箭头在尺寸界限之处时，设置尺寸引线的长度为“5”dim_text_gap：当尺寸文本水平放置在尺寸线中间时，设置尺寸文本与尺寸线间的距离为“0.5”（此距离是与文字高度的比值来度量），对于圆直径尺寸标注来说，它是水平线在尺寸文本外的延伸量。lead_trail_zeros_scope：设置为“all”，即让“lead_trail_zeros”选项对尺寸、注释及符号等均起作用。text_orientation：设置为“parallel_diam_horiz”，即尺寸文本平行于尺寸线放置，系统默认放置方式为水平放置“horizontal”tol_display：用于设置是否显示尺寸公差，设置为“yes”时，显示尺寸公差，设置为“no”时，不显示尺寸公差。witness_line_delta：设置尺寸界限在尺寸箭头外的延伸量为“2”。wirness_line_offset：设置尺寸界限与标注对象间的偏移量为“0.5”。（6）中文字体default_font设置为simfang（仿宋）。proeWildfire2.0\text。（7）尺寸箭头draw_arrow_length：设置尺寸箭头的长度为“3”draw_arrow_style：设置尺寸箭头的型式为填充型式“filled”，还可以设置为“close”或“open”型式。draw_arrow_width：设置尺寸箭头的宽度为“1”。leader_elbow_length：设置引线弯曲的长度为“6”。（8）中心轴系统默认的中心轴参数不完全符合国标，需做如下设置。axis_line_offset：设置中心线超出轮廓线的长度为“3”。circle_axis_offset：设置圆中心轴超出圆轮廓的长度为“3”。radial_pattern_axis_circle：设置为“yes”，显示阵列特征的定位中心圆；设置为“no”时，不显示阵列特征的定位中心圆。（9）几何公差控制gtol_datums：几何公差参照基准的放置标准采用“std_jis”标准，系统默认为“std_ansi”标准。（...
