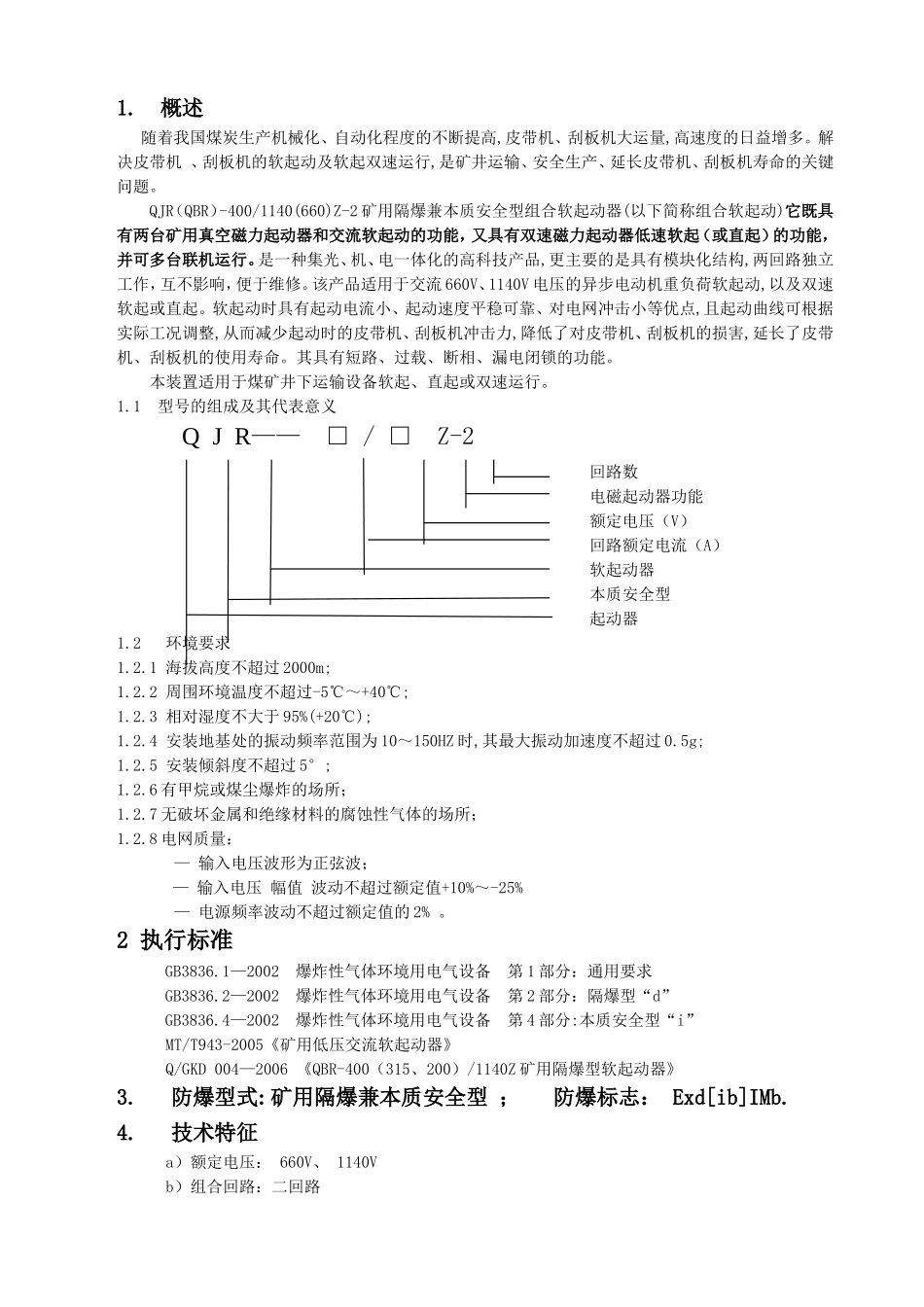

3205-03QJR（QBR）—400/1140（660）Z-2矿用隔爆兼本质安全型组合软起动器产品使用说明书甘肃容和矿用设备集团有限公司2014—6—16出版1.概述随着我国煤炭生产机械化、自动化程度的不断提高,皮带机、刮板机大运量,高速度的日益增多。解决皮带机、刮板机的软起动及软起双速运行,是矿井运输、安全生产、延长皮带机、刮板机寿命的关键问题。QJR（QBR）-400/1140(660)Z-2矿用隔爆兼本质安全型组合软起动器(以下简称组合软起动)它既具有两台矿用真空磁力起动器和交流软起动的功能，又具有双速磁力起动器低速软起（或直起）的功能，并可多台联机运行。是一种集光、机、电一体化的高科技产品,更主要的是具有模块化结构,两回路独立工作，互不影响，便于维修。该产品适用于交流660V、1140V电压的异步电动机重负荷软起动,以及双速软起或直起。软起动时具有起动电流小、起动速度平稳可靠、对电网冲击小等优点,且起动曲线可根据实际工况调整,从而减少起动时的皮带机、刮板机冲击力,降低了对皮带机、刮板机的损害,延长了皮带机、刮板机的使用寿命。其具有短路、过载、断相、漏电闭锁的功能。本装置适用于煤矿井下运输设备软起、直起或双速运行。1.1型号的组成及其代表意义QJR——□/□Z-2回路数电磁起动器功能额定电压（V）回路额定电流（A）软起动器本质安全型起动器1.2环境要求1.2.1海拔高度不超过2000m;1.2.2周围环境温度不超过-5℃～+40℃;1.2.3相对湿度不大于95%(+20℃);1.2.4安装地基处的振动频率范围为10～150HZ时,其最大振动加速度不超过0.5g;1.2.5安装倾斜度不超过5°;1.2.6有甲烷或煤尘爆炸的场所；1.2.7无破坏金属和绝缘材料的腐蚀性气体的场所；1.2.8电网质量：—输入电压波形为正弦波；—输入电压幅值波动不超过额定值+10%～-25%—电源频率波动不超过额定值的2%。2执行标准GB3836.1—2002爆炸性气体环境用电气设备第1部分：通用要求GB3836.2—2002爆炸性气体环境用电气设备第2部分：隔爆型“d”GB3836.4—2002爆炸性气体环境用电气设备第4部分:本质安全型“i”MT/T943-2005《矿用低压交流软起动器》Q/GKD004—2006《QBR-400（315、200）/1140Z矿用隔爆型软起动器》3.防爆型式:矿用隔爆兼本质安全型；防爆标志：Exd[ib]IMb.4.技术特征a）额定电压：660V、1140Vb）组合回路：二回路c）单回路额定电流：200A、315A、400Ad）最大电流过载倍数：6倍以下可调e）起动时间：可调（最大60S）f）起动冲击次数：0～20次g）防爆型式：隔爆兼本质安全型h）工作制：周期工作制i）冷却方式：自然冷却K显示方式：中文液晶5.结构特征起动器的隔爆箱外形为直式长方形，分为左右对称两部分，每部分主要有主体腔和接线腔两部分，主体腔内装有抽屉式芯架，机芯架安装在主体腔的导轨上，由紧固螺栓固定，接线腔由六个主接线柱分为两组L1、L2、L3及U、V、W进、出线，另外还有两个九芯接线柱用来外接测量速度信号和远控及多机联控、通讯，远控为本质安全型。软起动器外形尺寸为长×深×高：1350×750×940mm。软起动器重量：680kg。6.工作原理（见附图）QJR—400/1140（660）Z-2组合软起动器，是两台独立的交流软起动器，每台交流软起动器是以反并联的三组大功率晶闸管作为软开关；其核心部件是采用了DRK多功能软起动控制器。它由电流反馈作为闭环组成调节系统来控制大功率晶闸管元件，在电动机的起动过程中，控制器可根据用户要求预设的曲线对电动机进行自动控制，并保证起动加速度控制在0.1m/s2≤a≤0.3m/s2范围内，使其平滑可靠地完成起动过程。当电动机起动过程完成后，由多功能软起动控制器控制交流接触器吸合，短接所有的晶闸管，使电动机直接投入电网全压运行。多功能软起动控制器还兼有电机智能综合保护功能，它和隔离换相开关、真空接触器组成磁力起动器功能。当软起动功能故障时,将旋扭“直起/软起”置于“直起”位置,它就具有完备磁力起动器功能，并有短路、过载、电压断相、电流断相、漏电闭锁等保护功能。多功能软起动控制器同时能提供12V，50mA的本安电源，能够进行远控和多机通讯，以及速度传感器的速度测定。见图中的本安框。QJR-400/1140（660）Z-2组合软起动器，正常工作为两台独立交流软...
