第6章 管道货物运输VIP免费

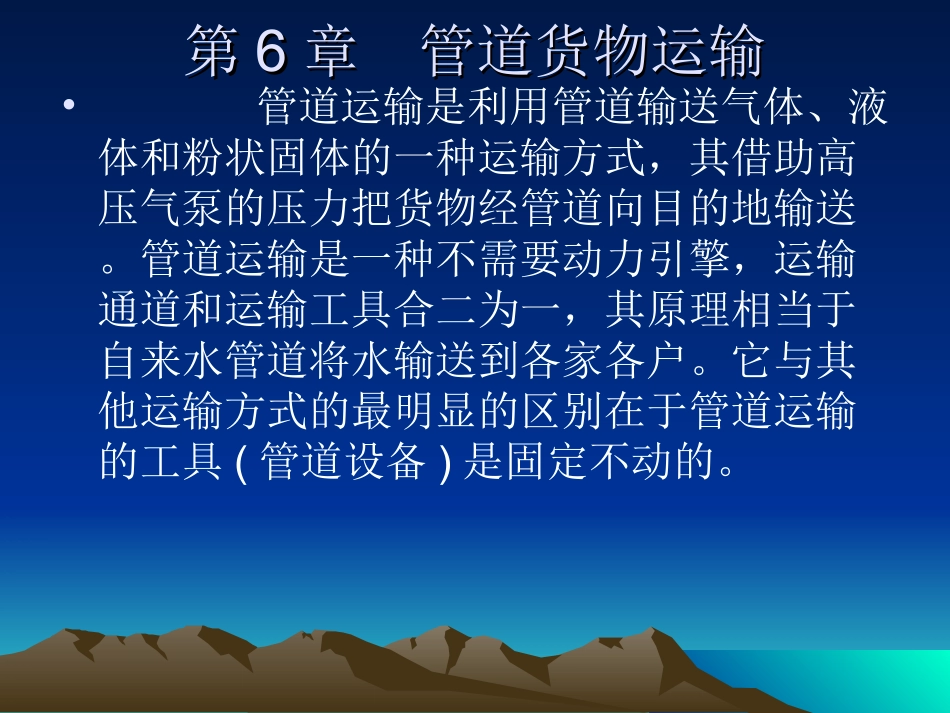

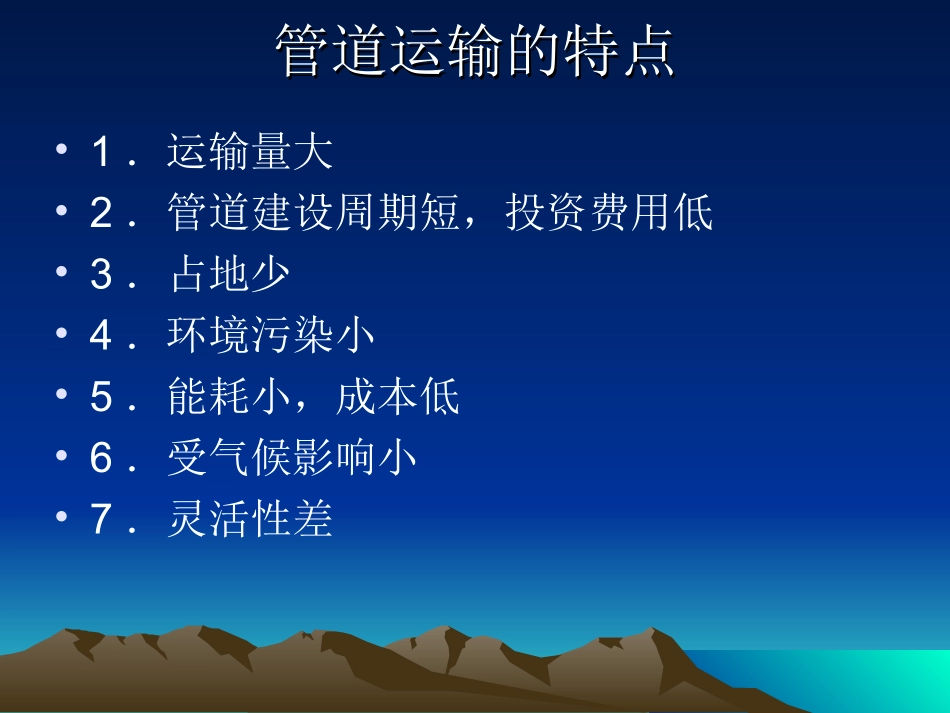

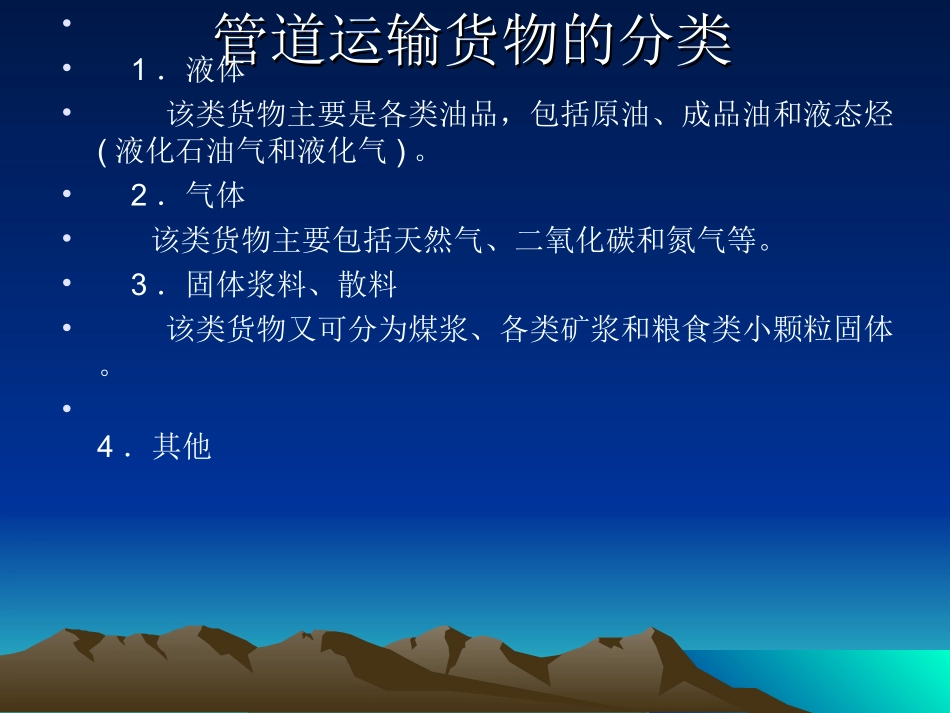

第第66章管道货物运输章管道货物运输•管道运输是利用管道输送气体、液体和粉状固体的一种运输方式，其借助高压气泵的压力把货物经管道向目的地输送。管道运输是一种不需要动力引擎，运输通道和运输工具合二为一，其原理相当于自来水管道将水输送到各家各户。它与其他运输方式的最明显的区别在于管道运输的工具(管道设备)是固定不动的。管道运输的特点管道运输的特点•1．运输量大•2．管道建设周期短，投资费用低•3．占地少•4．环境污染小•5．能耗小，成本低•6．受气候影响小•7．灵活性差管道运输货物的分类管道运输货物的分类••1．液体•该类货物主要是各类油品，包括原油、成品油和液态烃(液化石油气和液化气)。•2．气体•该类货物主要包括天然气、二氧化碳和氮气等。•3．固体浆料、散料•该类货物又可分为煤浆、各类矿浆和粮食类小颗粒固体。•4．其他货物运输管道的种类货物运输管道的种类•管道货物运输常按所输送的物品不同而分为：原油管道、成品油管道、天然气管道和固体料浆管道(前两类常统称为油品管道或输油管道)。新兴的管道运输方式新兴的管道运输方式•现今管道运输货物业务，其常见于城市生活和工业生产的自来水输送系统、污水排放系统、煤气或天然气输送系统及工业石油输送系统等。而新兴的管道运输主要指用管道来输送煤炭、矿石、邮件、垃圾等固体货物的运输系统。输油站输油站•输油站包括首站、末站、中间输油站等。输油管道的起点称为首站，其任务是集油，经计量后加压向下一站输送，故首站的设备除输油机泵外，—般有较多的油罐。输油管道沿途设有中间输油站，其任务是对所输送的原油加压、升温，俗称中间泵站。中间泵站的主要设备有输油泵、加热炉、阀门等。输油管道末站接收输油管道送来的全部油品，供给用户或以其他方式转运，故末站有较多的油罐和准确的计量装置。矿场集气矿场集气•集气过程指从井口开始，经分离、计量、调压、净化和集中等一系列过程，到向干线输送为止。集气设备包括井场、集气管网、集气站、天然气处理厂、外输总站等。输气站输气站•输气站其核心设备是压气机和压气机车间，任务是对气体进行调压、计量、净化、加压和冷却，使气体按要求沿着管道向前流动。由于长距离输气需要不断供给压力能，故沿途每隔一定距离(一般为110～150km)设置一座中间压气站(或称压缩机站)，首站是第一个压气站，第二站开始称为压气站，最后一站即干线网的终点——城市配气站。干线输气干线输气•干线是指从矿场附近的输气首站开始到终点配气站为止。由于输气管道输送的介质是可压缩的，其输量与流速、压力有关。压气机站与管路是一个统一的动力系统。压气机的出站压力就是该站所属管路的起点压力，终点压力为下—个压气机站的进站压力。一般地，输气管线可以有一个或多个压气机站。城市配气城市配气•城市配气指从配气站(即干线终点)开始，通过各级配气管网和气体调压所按用户要求直接向用户供气的过程。配气站是干线的终点，也是城市配气的起点与枢纽。气体在配气站内经分离、调压、计量和添味后输入城市配气管网。城市一般均设有储气库，可调节输气与供气间的不平衡。例如，当输气量大于城市供气量时，储气库储存气体，否则输出气体。固体料浆运输管道固体料浆运输管道•料浆管道的基本组成部分与输气、输油管道大致相同，但还有一些制浆、脱水干燥设备。以煤浆管道为例，整个系统包括煤水供应系统、制浆厂、干线管道、中间加压泵站、终点脱水与干燥装置。中间泵站中间泵站•中间泵站的任务是为煤浆补充压力能。停运时则提供清水冲洗管道。输送煤浆的泵也可分容积式与离心式两种，其特性差异与输油泵大致相同。泵的选用要结合管径、壁厚、输量、泵站数等因素综合考虑。后处理系统后处理系统•煤浆的后处理系统包括脱水、储存等部分。管输煤浆可脱水储存，也可直接储存。脱水的关键是控制煤表面的水含量，一般应保证在7%～11%。影响脱水的因素主要有浆液温度与细颗粒含量。浆液先进入受浆罐或储存池，然后再用泵输送到振动筛中区分为粗、细浆液。粗浆液进入离心脱水机，脱水后的煤粒可直接输送给用户，排出的废液输入浓缩池与细粒浆液一起，经...
