ABS液压控制系统VIP免费

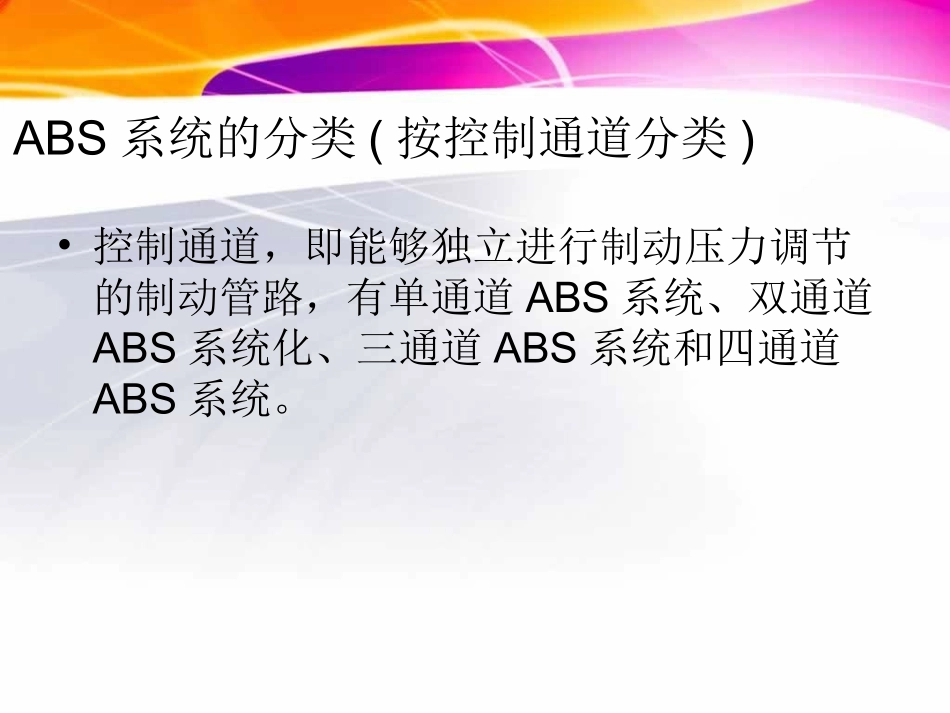

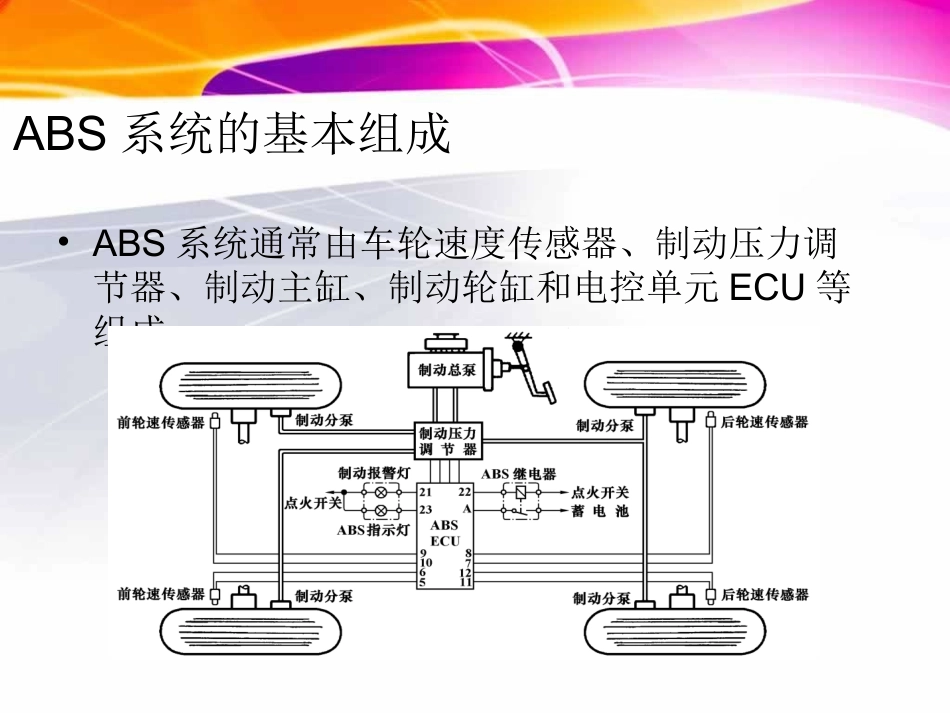

ABSABS液压控制系统液压控制系统ABS系统的分类(按控制通道分类)•控制通道，即能够独立进行制动压力调节的制动管路，有单通道ABS系统、双通道ABS系统化、三通道ABS系统和四通道ABS系统。ABS系统的基本组成•ABS系统通常由车轮速度传感器、制动压力调节器、制动主缸、制动轮缸和电控单元ECU等组成。ABS系统的基本工作原理•其中轮速传感器，实时地检测车轮的转速，将转速转化为一个电压脉冲信号，发送给ECU单元。当踩下制动踏板，启动ABS制动保护程序，制动主缸将制动液传给制动轮缸，此时控制器ECU根据轮速传感器信号，判断车轮转动状态，控制电磁阀动作，改变液压油路，使系统升压、保压或减压将滑转率保持在20%左右区域。车轮制动轮缸轮速传感器ECU电磁阀制动主缸换向油路制动压力调节器制动踏板保压升压减压ABS的主要工作阀体1-阀盖；2-阀门；3-活塞；4-密封圈；5-弹簧；6-阀体；限压阀•当前、后制动管路压力p1和p2由零同步增长到一定值后，即自动将后制动管路中的压力值限定不变。•当p1较低时，阀口保持开启，p2=p1。•当p1增大到一定程度（ps）时，压缩弹簧•使阀口关闭，p2不再随p1继续增大。比例阀•当前后制动管路压力与同步增长到一定值后，使后轮管路压力的增量小于前轮管路压力的增量。电磁阀①三位二通电磁阀主要作用是配合ECU的指令改变油路方向，从而调节制动压力。如图a，当电磁阀中电磁线圈没有电流流过，进液的阀口和出液的阀口相通，制动液此时可以从总泵流到分泵，使分泵中的压力上升，逐渐增加制动力。如图b，当电磁阀中电磁线圈通过2A的电流，使电磁阀动作，阀芯向上移动，球阀将进油孔关闭，此时的分泵的油路处于保压状态，施加在车轮的制动力达到最大。如图c，当电磁阀中电磁线圈通过5A的电流，使得阀芯继续向上移动，此时回油孔打开，分泵中的制动液回流到油箱中，分泵减压，制动力逐渐解除。ABS的控制回路增压回路•如增压回路图，当驾驶员踩下制动踏板后，启动ABS程序。制动主缸将制动液分给各个制动轮缸。而主缸的制动液来自油泵。制动液进入制动轮缸，逐渐建立起制动力，此时轮速传感器不断监测车轮的速度，将数据传给ECU，再通过ECU的判断，实行对电磁阀的控制，实现将滑转率保持在20%左右区域。主缸踏板液压部件线圈储液器ECU传感器轮缸电磁阀油泵保压回路•有时候当车轮的制动力达到所需的制动力大小时，要求此时的制动回路保持压力，不需要继续增压，因此有一个保压回路。•ECU给电磁阀通过一个小电流，使得阀芯向上移动，使制动主缸和制动轮缸的油路切断，制动轮缸处于保压状态，车轮上的制动力得以保持。主缸踏板液压部件线圈储液器ECU传感器轮缸电磁阀油泵减压油路•当制动解除的时候，制动轮缸的制动液需要流回到储油箱中，所以ECU增强通过电磁阀线圈的电流，使得阀芯继续上移，这时打开了回油空，使制动轮缸和储油箱相通，制动轮缸中的制动液流回到储油箱中，车轮上的制动力逐渐解除。主缸踏板液压部件线圈储液器ECU传感器轮缸电磁阀油泵
