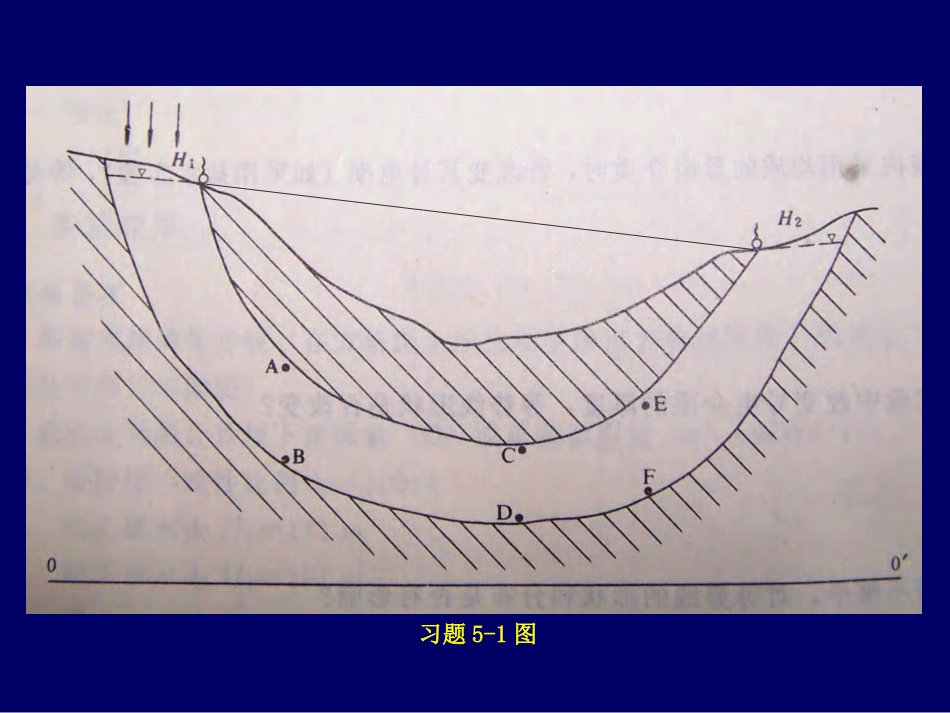

习题习题五流网《地下水动力学》习题五流网1.已知某向斜盆地，有一承压砂岩含水层，由大气降水补给，以泉的形式呈线状排泄，水位稳定。含水层等厚均质各向同性，平面上流线平行，其剖面如习题5-1图所示。点A与B、C与D、E与F分别在同一铅直面上。A、C、E是沿隔水顶板流线上的三个点；B、D、F是沿隔水底板流线上的三个点。回答下列问题：>>画出向斜盆地的流网图。>>标出并比较A和B、C和D、E和F的测压高度和测压水头的大小（用=、>或<表示)。习题5-1图向斜盆地流网图问题求解如下：>>向斜盆地的流网图见下图。ZBhBHBhAZAHAhD>>点A、B、C、D、E、F的测压高度和测压水头大小见下图各点测压高度和测压水头示意图ZDhCZCHC=HDhFZFZEhEHFHEHA>HB，HC=HD，HE>画出平面和剖面流网图，反映地下水与河、井水之间的补排关系（见习题5-2a、b）。>>在平面及剖面上指明地下水的分水点、分流线（面）（用不同颜色笔标注出来）。习题五流网习题5-2图（a）平面图；（b）剖面图
