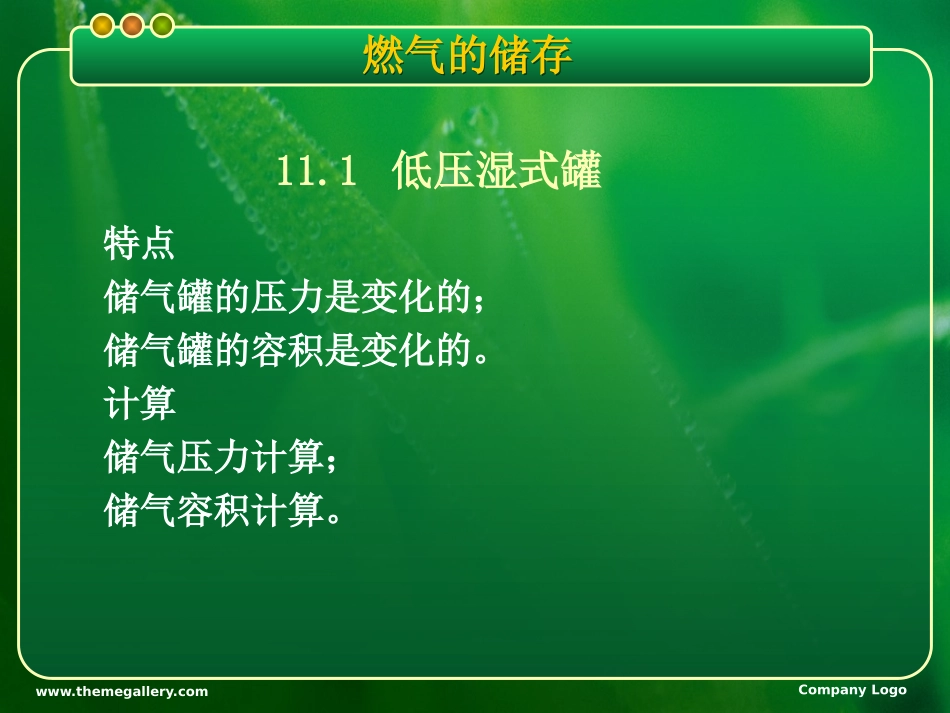

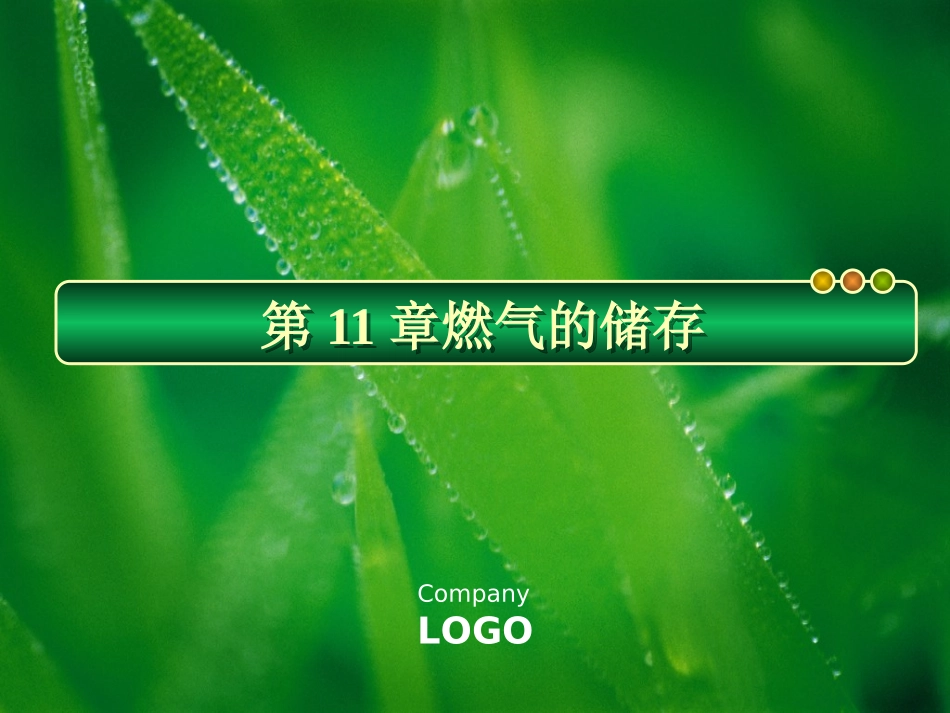

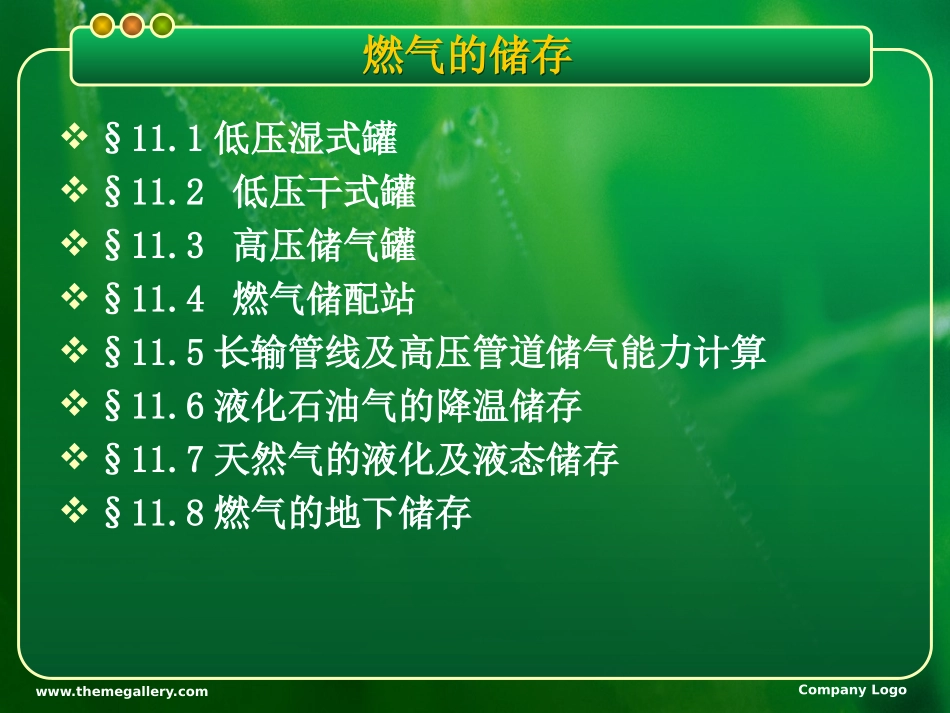

CompanyLOGO第11章燃气的储存第11章燃气的储存www.themegallery.comCompanyLogo燃气的储存燃气的储存§11.1低压湿式罐§11.2低压干式罐§11.3高压储气罐§11.4燃气储配站§11.5长输管线及高压管道储气能力计算§11.6液化石油气的降温储存§11.7天然气的液化及液态储存§11.8燃气的地下储存www.themegallery.comCompanyLogo燃气的储存燃气的储存11.1低压湿式罐特点储气罐的压力是变化的；储气罐的容积是变化的。计算储气压力计算；储气容积计算。www.themegallery.comCompanyLogo燃气的储存燃气的储存类型一.直立罐垂直升降二.螺旋罐螺旋升降，节省金属，抗风能力差。三.低压湿式罐存在的主要问题1.防冻，维护费用高；2.需要定期防腐；3.金属耗量大。www.themegallery.comCompanyLogo燃气的储存燃气的储存11.2低压干式罐干式罐组成：外筒、活塞、底板及顶板。特点：容积可变；压力基本不变；密封系统复杂；没有水槽，基础荷载小；金属耗量小，有利于建大罐。www.themegallery.comCompanyLogo燃气的储存燃气的储存一.阿曼阿恩型干式罐二.可隆型干式罐三.威金斯型干式罐www.themegallery.comCompanyLogo燃气的储存燃气的储存11.3高压储气罐一.储气罐的构造特点：定容罐，结构简单，可贮存气态、液态燃气。形状：圆筒形、球型。www.themegallery.comCompanyLogo燃气的储存燃气的储存www.themegallery.comCompanyLogo燃气的储存燃气的储存www.themegallery.comCompanyLogo燃气的储存燃气的储存0PPPVVccPPPPPVVcc0二.储气量的计算高压储气罐的有效储气容积的计算储罐的容积利用系数提高储罐容积利用系数的措施：引射器www.themegallery.comCompanyLogo燃气的储存燃气的储存11.4燃气储配站一.高压储配站工艺流程www.themegallery.comCompanyLogo燃气的储存燃气的储存www.themegallery.comCompanyLogo燃气的储存燃气的储存二.低压储配站www.themegallery.comCompanyLogo燃气的储存燃气的储存www.themegallery.comCompanyLogo燃气的储存燃气的储存西安市输配系统设计方案输配系统方案：次高压管道输气，中压管网配气，高压球罐储气的输配方案.供气方式：采用次高压输气，中压配气两级系统。即次高压管道和一期、二期储配站高压球罐储气调峰，次高压管道兼输气，通过高中压调压站调至中压，由中压管网配气，采用中压一级系统供气的方式。www.themegallery.comCompanyLogo燃气的储存燃气的储存压力级制（1）门站、储配站最高工作压力：＜1.6MPa设计压力：2.0MPa（2）次高压管道工作压力：＜1.6MPa设计压力：1.6MPawww.themegallery.comCompanyLogo燃气的储存燃气的储存用气低峰工艺流程框图www.themegallery.comCompanyLogo燃气的储存燃气的储存用气高峰工艺流程框图www.themegallery.comCompanyLogo燃气的储存燃气的储存（1）低峰时，一路进入高压球罐储存（最高工作压力1.0兆帕）；一路直接经过滤、调压至0.2兆帕,计量后进入中压管网；一路进入次高压管网供应高中压调压站和一期工程储配站。（2）用气高峰时，门站来气和高压球罐出气进入次高压管网，同时高压球罐中的天然气一部分经过滤、调压、计量后进入中压管网。www.themegallery.comCompanyLogo燃气的储存燃气的储存门站、储配站工艺流程----用气低峰方框图www.themegallery.comCompanyLogo燃气的储存燃气的储存门站、储配站工艺流程----用气高峰方框图www.themegallery.comCompanyLogo燃气的储存燃气的储存11.5长输管线储气能力的计算管线末端是在不稳定的工况下工作的，我们近似的用排气量等于用气量的那一瞬间的稳定工况代替燃气流动不稳定的工况进行计算。www.themegallery.comCompanyLogo燃气的储存燃气的储存管道相当于一个定容罐，管道的储气能力=a点时管内的燃气量-b点时管内的燃气量；www.themegallery.comCompanyLogo燃气的储存燃气的储存dx内燃气量：RTPdxFdGx20221xQaPPxdpPQadxx202（11-25）（11-26）（11-27）（11-28）www.themegallery.comCompanyLogo燃气的储存燃气的储存将式（11-28）（11-26）代入（11-25）得（11-30）进行积...
