(免费分享ppt版)教你怎么看建筑图纸VIP免费

(免费分享ppt版)教你怎么看建筑图纸_第1页
1/78
(免费分享ppt版)教你怎么看建筑图纸_第2页
2/78
(免费分享ppt版)教你怎么看建筑图纸_第3页
3/78

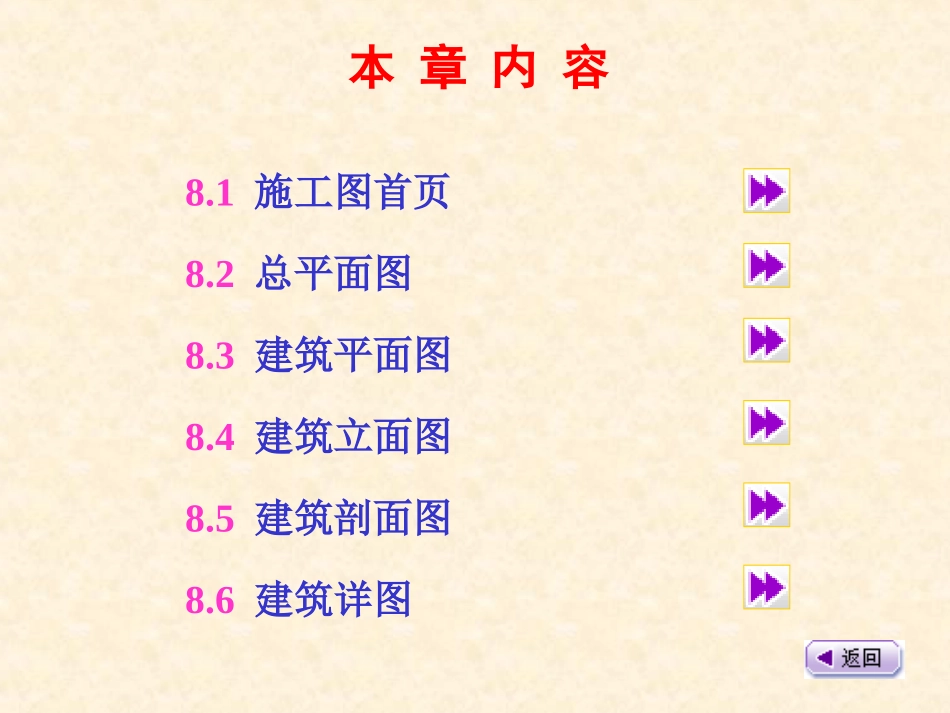

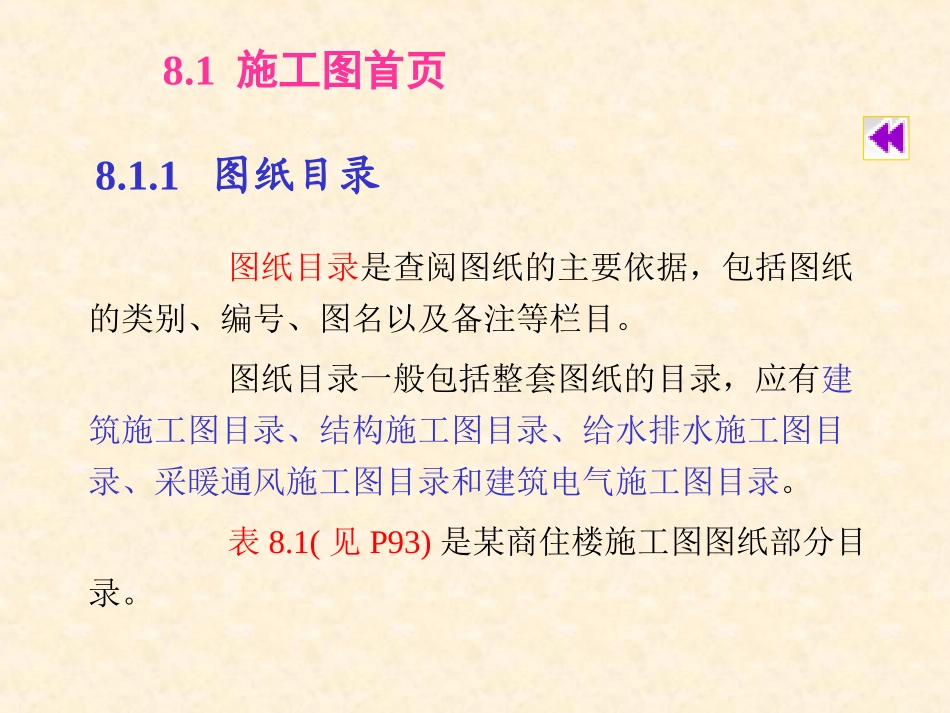

识别建筑施工图施工图首页的内容,即图纸目录、设计说明、工程做法表以及门窗表;建筑总平面图的形成、图示内容与识读方法;建筑平面图的形成、作用、图示方法与识读方法;建筑立面图的形成、作用、图示内容与识读方法;建筑剖面图的形成、作用、图示内容与识读方法;建筑详图的内容与识读方法,主要有墙身详图、楼梯详图、卫生间详图等。本章提要本章内容8.1施工图首页8.2总平面图8.3建筑平面图8.4建筑立面图8.5建筑剖面图8.6建筑详图图纸目录是查阅图纸的主要依据,包括图纸的类别、编号、图名以及备注等栏目。图纸目录一般包括整套图纸的目录,应有建筑施工图目录、结构施工图目录、给水排水施工图目录、采暖通风施工图目录和建筑电气施工图目录。表8.1(见P93)是某商住楼施工图图纸部分目录。8.1施工图首页8.1.1图纸目录建筑设计说明是施工图样的必要补充,主要是对图样中未能表达清楚的内容加以详细的说明,通常包括工程概况、建筑设计的依据、构造要求以及对施工单位的要求。详细内容参见书末附图中某商住楼的建筑设计说明。8.1.2设计说明工程做法表主要是对建筑各部位构造做法用表格的形式加以详细说明。在表中对各施工部位的名称、做法等详细表达清楚,如采用标准图集中的做法,应注明所采用标准图集的代号、做法编号,如有改变,在备注中说明。详细内容参见书末附图中某商住楼工程做法表。8.1.3工程做法表门窗表是对建筑物所有不同类型的门窗统计后列成的表格,以备施工、预算需要。在门窗表中应反映门窗的类型、大小、所选用的标准图集及其类型编号,如有特殊要求,应在备注中加以说明。详细内容参见书末附图中某商住楼门窗表。8.1.4门窗表8.2总平面图将新建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形、地物状况用水平投影方法和相应的图例所画出的图样,即为总平面图主要表示新建房屋的位置、朝向、与原有建筑物的关系,以及周围道路、绿化和给水、排水、供电条件等方面的情况,作为新建房屋施工定位、土方施工、设备管网平面布置,安排在施工时进入现场的材料和构件、配件堆放场地、构件预制的场地以及运输道路的依据。8.2.1建筑总平面图的形成和用途总平面图是用正投影的原理绘制的,图形主要是以图例的形式表示,总平面图的图例采用《总图制图标准》(GB/T50103—2001)规定的图例,表8.2(见P95)是部分常用的总平面图图例符号。图线的宽度b,应根据图样的复杂程度和比例,按《房屋建筑制图统一标准》(GB/T50001—2001)中图线的有关规定执行。8.2.2建筑总平面图的图示方法与图示内容8.2.2.1建筑总平面图的图示方法(1)图名、比例。(2)新建建筑所处的地形。(3)新建建筑的具体位置,在总平面图中应详细地表达出新建建筑的定位方式。(4)注明新建房屋底层室内地面和室外整平地面的绝对标高。(5)相邻有关建筑、拆除建筑的大小、位置或范围。8.2.2.2建筑总平面图的图示内容(6)附近的地形、地物等,如道路、河流、水沟、池塘、土坡等。(7)指北针或风向频率玫瑰图。在总平面图中通常画有带指北针的风向频率玫瑰图(风玫瑰),如图8.1所示,用来表示该地区常年的风向频率和房屋的朝向。风玫瑰图是根据当地多年平均统计的各个方向吹风次数的百分数,按一定比例绘制的,风的吹向是指从外吹向中心。(8)绿化规划和给排水、采暖管道和电线布置图8.1风向频率玫瑰图下面以某商住楼总平面图为例说明建筑总平面图的识读方法。如附图1所示。(1)了解图名、比例。(2)了解工程性质、用地范围、地形地貌和周围环境情况。(3)了解建筑的朝向和风向(4)了解新建建筑的平面形状和准确位置。(5)了解新建房屋四周的道路、绿化。8.2.3建筑总平面图的识读(6)了解建筑物周围的给水、排水、供暖和供电的位置,管线布置走向。附图18.3建筑平面图建筑平面图是假象用一水平剖切平面从建筑窗台上一点剖切建筑,移去上面的部分,向下所作的正投影图,称为建筑平面图,简称平面图。如图8.2所示是建筑平面图的形成。建筑平面图反映建筑物的平面形状和大小、内部布置、墙的位置、厚度和材料、门窗的位置和类型以...
