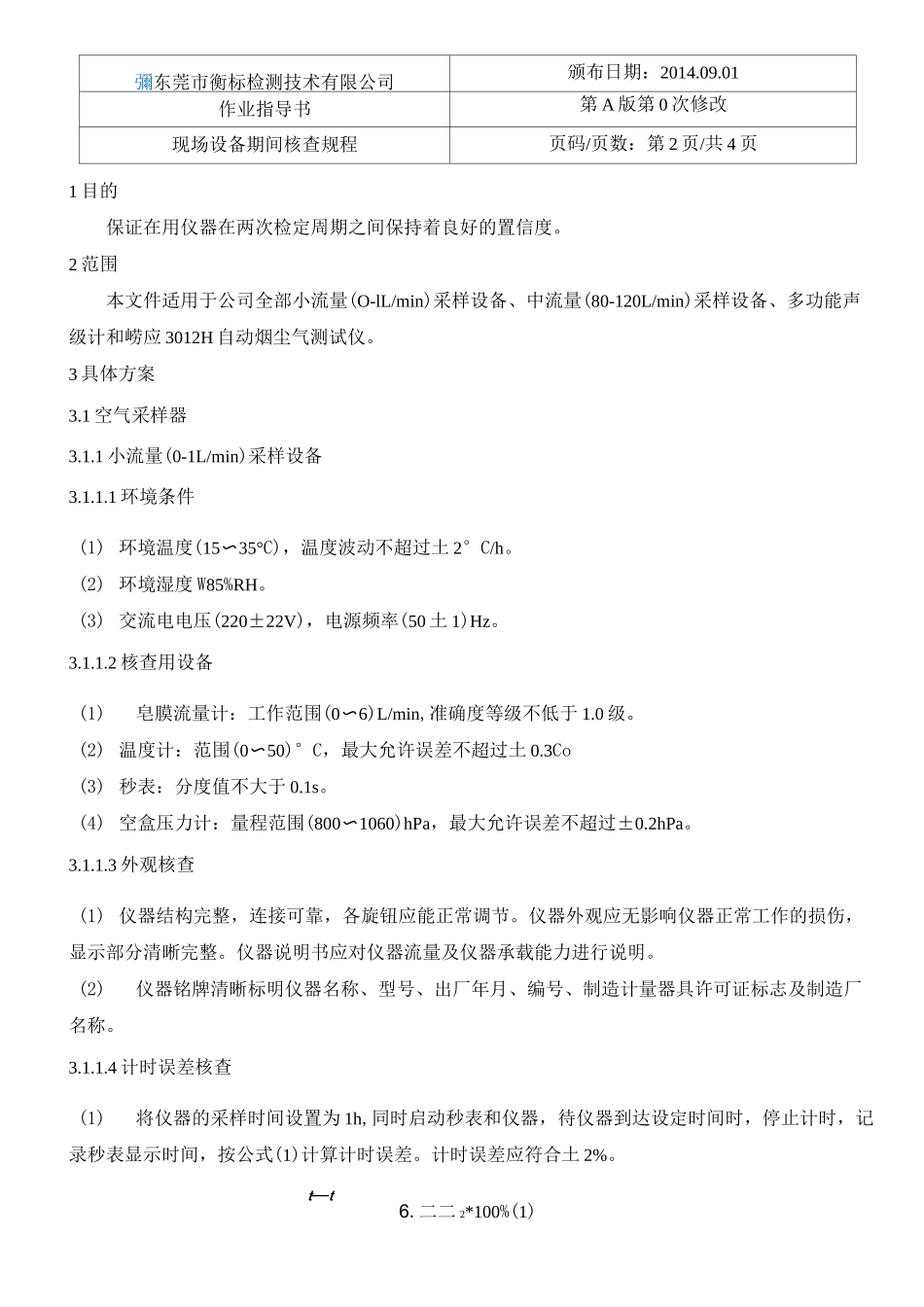

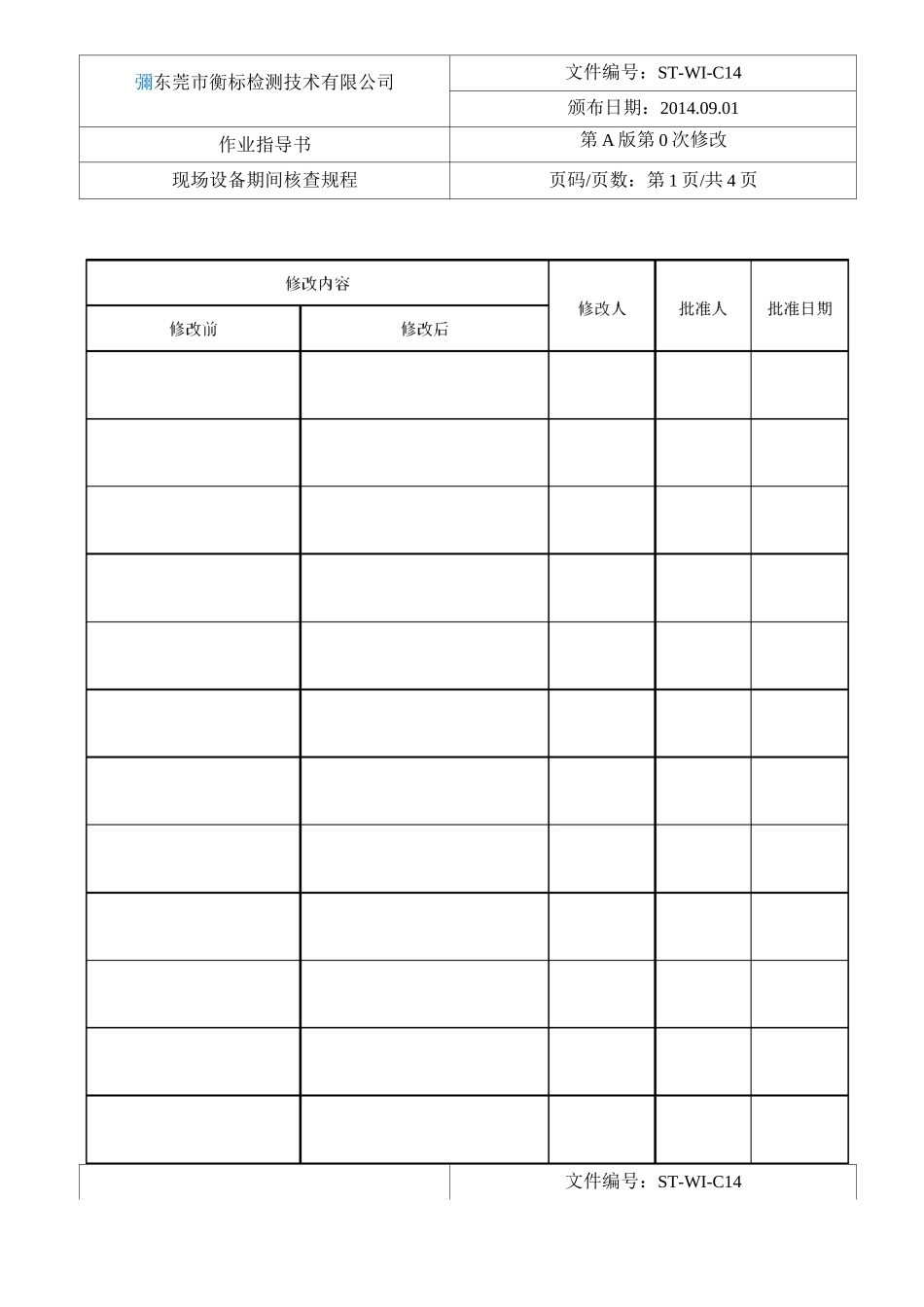

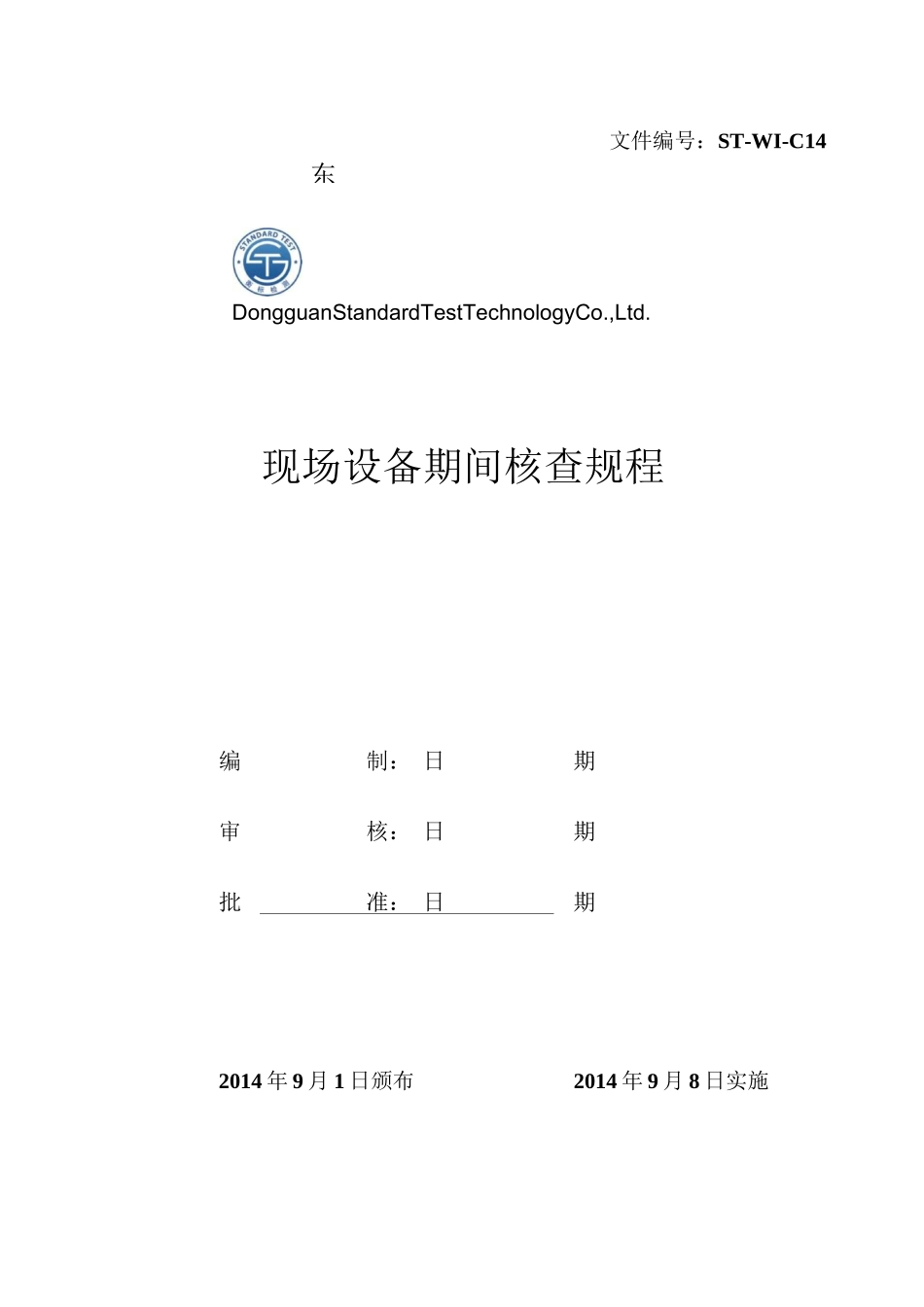

东文件编号：ST-WI-C14DongguanStandardTestTechnologyCo.,Ltd.现场设备期间核查规程编制：日期审核：日期批准：日期2014年9月1日颁布2014年9月8日实施彌东莞市衡标检测技术有限公司文件编号：ST-WI-C14颁布日期：2014.09.01作业指导书第A版第0次修改现场设备期间核查规程页码/页数：第1页/共4页文件编号：ST-WI-C14彌东莞市衡标检测技术有限公司颁布日期：2014.09.01作业指导书第A版第0次修改现场设备期间核查规程页码/页数：第2页/共4页1目的保证在用仪器在两次检定周期之间保持着良好的置信度。2范围本文件适用于公司全部小流量(O-lL/min)采样设备、中流量(80-120L/min)采样设备、多功能声级计和崂应3012H自动烟尘气测试仪。3具体方案3.1空气采样器3.1.1小流量(0-1L/min)采样设备3.1.1.1环境条件(1)环境温度(15〜35°C)，温度波动不超过土2°C/h。(2)环境湿度W85%RH。(3)交流电电压(220±22V)，电源频率(50土1)Hz。3.1.1.2核查用设备(1)皂膜流量计：工作范围(0〜6)L/min,准确度等级不低于1.0级。(2)温度计：范围(0〜50)°C，最大允许误差不超过土0.3Co(3)秒表：分度值不大于0.1s。(4)空盒压力计：量程范围(800〜1060)hPa，最大允许误差不超过±0.2hPa。3.1.1.3外观核查(1)仪器结构完整，连接可靠，各旋钮应能正常调节。仪器外观应无影响仪器正常工作的损伤，显示部分清晰完整。仪器说明书应对仪器流量及仪器承载能力进行说明。(2)仪器铭牌清晰标明仪器名称、型号、出厂年月、编号、制造计量器具许可证标志及制造厂名称。3.1.1.4计时误差核查(1)将仪器的采样时间设置为1h,同时启动秒表和仪器，待仪器到达设定时间时，停止计时，记录秒表显示时间，按公式(1)计算计时误差。计时误差应符合土2%。t—t6.二二2*100%(1)it2式中：片仪器定时时间，s△T=T-T1;△TN=T1-Tmin(2彌东莞市衡标检测技术有限公司文件编号：ST-WI-C14颁布日期：2014.09.01作业指导书第A版第0次修改现场设备期间核查规程页码/页数：第3页/共4页t2秒表计时时间，s3.1.1.5控温稳定性核查(1)对于崂应2021型24小时恒温自动连续采样器，将温度计直接插入仪器恒温器中，稳定后开始记录第1次值T_，连续工作8h，每2h测定1次，共5次。每5个测量数据中最大值T和最小1max值T.，按公式(2)计算△丁乂和厶丁山取二者中大者为控温稳定性。控温稳定性应小于等于minXN2°C。3.1.1.6温度示值误差核查(1)将温度计直接插入仪器恒温器中，将控温装置的温度设定为20C，稳定后连续读取温度计3次测量值，取其平均值T，按公式(3)计算温度示值误差。温度示值误差应符合±2C。△T=20C-T(3)3.1.1.7气密性核查(1)仪器运转状态下，将系统入口密封，采样流量计的浮子应逐渐下降到零。3.1.1.8空载状态下流量示值误差核查。(1)除去仪器收集器及干燥瓶，将被检仪器的入气口与皂膜流量计的出气口相连。仪器稳定后，分别调节采样流量到相应检测点。测定气体通过皂膜流量计固定体积V的时间t,同时记录实验环境的气压和温度，按公式(4)计算出皂膜流量计的工况流量QR。流量示值误差应符合±5%。QR=V*60(4)式中：V皂膜流量计的体积，ml；t气体通过皂膜流量计固定体积的时间，s。3.1.2中流量(80-120L/min)采样设备3.1.2.1环境条件(1)环境温度：10〜35C。(2)环境湿度：相对湿度不大于85%。(3)电源电压：交流电压(220±22)V。3.1.2.2核查用设备彌东莞市衡标检测技术有限公司文件编号：ST-WI-C14颁布日期：2014.09.01作业指导书第A版第0次修改现场设备期间核查规程页码/页数：第4页/共4页(1)中流量空口流量计：应包括10OL/min这个流量点，在此点流量相对误差应不超过土1%。(2)温度计：范围0〜50°C，分度值不大于0.2°C，最大允许误差不超过±0.5°C。(3)秒表：分辨力不大于0.1s，示值误差24h优于1s。(4)空盒压力表：范围87kPa~105kPa，允许误差±200Pa。3.1.2.3外观校核(1)仪器外观应无影响采样器正常工作的损伤。主机外壳周围均匀对称分布，滤膜托网平整。(2)仪器结构完整，连接可靠，各旋钮应能正常调节。(3)显示部分应显示完整清晰。(4)仪器名称、型号、制造年月、编号及制造厂名称应齐全、清晰，国产仪器应具备制造计量器具许可证标志和编号。3.1.2.4计时误...
