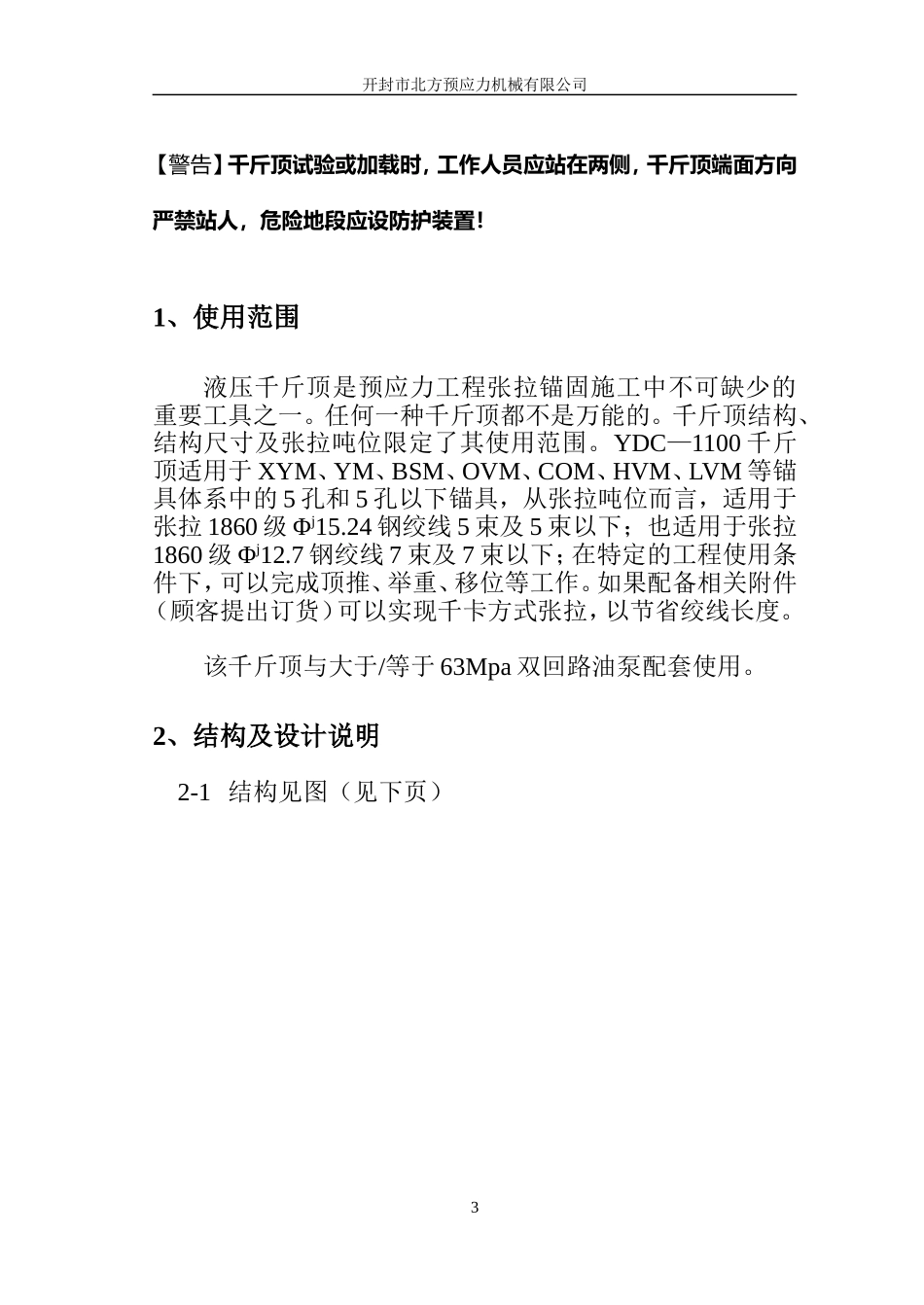

地址：开封市南太平街17号邮编：475000网址：WWW.BFYYL.COM传真：0378－3277677电话：0378－3277277327737732774773277577Email：3277277@BFYYL.COMYDC1100-200型穿心式千斤顶张拉设备操作说明书开封市北方预应力机械有限公司用户您好非常感谢您能使用我厂产品请认真阅读说明书也希望您能够对我厂产品提出建议帮助我们不断提高产品质量再次感谢！提醒您注意，预应力千斤顶是在高压下使用：【警告】严禁带压拆卸千斤顶！遇到问题及时通知我们。2开封市北方预应力机械有限公司【警告】千斤顶试验或加载时，工作人员应站在两侧，千斤顶端面方向严禁站人，危险地段应设防护装置！1、使用范围液压千斤顶是预应力工程张拉锚固施工中不可缺少的重要工具之一。任何一种千斤顶都不是万能的。千斤顶结构、结构尺寸及张拉吨位限定了其使用范围。YDC—1100千斤顶适用于XYM、YM、BSM、OVM、COM、HVM、LVM等锚具体系中的5孔和5孔以下锚具，从张拉吨位而言，适用于张拉1860级Φj15.24钢绞线5束及5束以下；也适用于张拉1860级Φj12.7钢绞线7束及7束以下；在特定的工程使用条件下，可以完成顶推、举重、移位等工作。如果配备相关附件（顾客提出订货）可以实现千卡方式张拉，以节省绞线长度。该千斤顶与大于/等于63Mpa双回路油泵配套使用。2、结构及设计说明2-1结构见图（见下页）3开封市北方预应力机械有限公司2-2设计说明4开封市北方预应力机械有限公司2-2-1设计理念A.YDC—1100千斤顶开发设计时，全面了解和总结了市场上同类产品，不同厂家生产的千斤顶的结构、选材、加工及维修等各方面优缺点；认真分析了千斤顶在使用中出现的故障及原因。力争扬其所长，避其所短，使YDC—1100千斤顶设计趋于完美。B.以人为本，以现场操作、维修工人为本，以工程为本，宁可增加加工工艺难度，也要提高产品可靠性。精心设计，精心加工，严格检查和试验，力争使我厂千斤顶成为体积小，重量轻，张拉力大，使用广泛有一定特色的施工设备。2-2-2结构特点A.改进了前后法兰与缸体之间的结合结构，提高了装备精度，方便维修。B.重量轻，推重比<1，即千斤顶重量，按公斤计算与千斤顶的顶推力（额定张拉力）按吨位计算之比小于1。C.在保持行程长度和结构钢性前提下，注意减少结构长度，其目的，可以使工程减少钢绞线预留长度，降低工程成本。D.选用一聚四氟、青铜为原料的斯特圈/格莱圈作密封件。并且张拉缸部分密封为双密封，进一步提高密封可靠性。E.改变耐磨环装配形式，提高了耐磨环与基体结合强度，排除了耐磨环从法兰中脱出的可能。3、技术参数额定张拉力：1100KN穿心孔径：Φ80mm额定油压：60Mpa装工具锚孔径：Φ115mm张拉缸面：18358.6mm2装限位板孔径：Φ120mm张拉行程：200mm外形：Φ217×337mm回程油压：<10Mpa重量：68kg4、使用说明4-1千斤顶通过高压油管与油泵连接，专业电工将油泵通过电源线与电源连接。5开封市北方预应力机械有限公司4-2千斤顶空运行4-2-1开启油泵，运转不少于3分钟（油泵操作见油泵使用说明书）。4-2-2千斤顶活塞往复运动不少于3次，如有爬行，则可增加到6次，如还有爬行应停泵检查，分析原因。4-2-3千斤顶与油泵系统进行标定时及实施张拉前都必须进行千斤顶空运行。一切正常后方可进入标定和张拉工作。4-3标定4-3-1标定是在国家有关部门认可/授权的单位进行。操作人员有上岗资格。4-3-2标定程序按承担标定单位规定进行。5、注意事项5-1注意安全【警告】严禁带压拆卸千斤顶【警告】千斤顶试验或加载时，工作人员应站在两侧，端面方向禁止站人，危险地段应设防护装置5-1-1任何工作，安全是第一位的，尤其千斤顶是在高压力，大吨位情况下适用，更要注意安全。5-1-2所有进入千斤顶使用现场的人应做到“油泵一响，千斤顶两端清场”。一方面避免张拉滑丝伤人，另一方面避免误操作千斤顶零件飞出伤人。5-1-3“油泵一开，司泵人员不得离开”。随时注意油表数值。回程时，如果油表急速升压，应立即停泵。5-2油液选取5-2-1千斤顶用油为被动用油，受油泵油液影响。最好采用10号机油，夏季允许使用20号机油。也可以采用优质低粘度的矿物质油。5-2-2油液保持清洁，油液倒入油泵时必须过滤。5-3其它5-3-...
