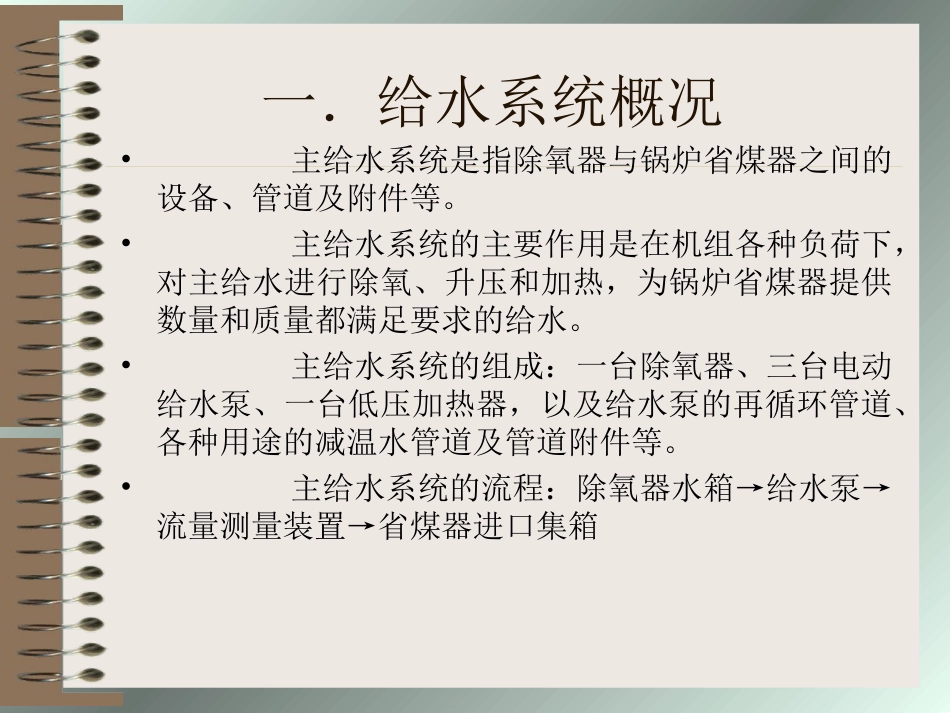

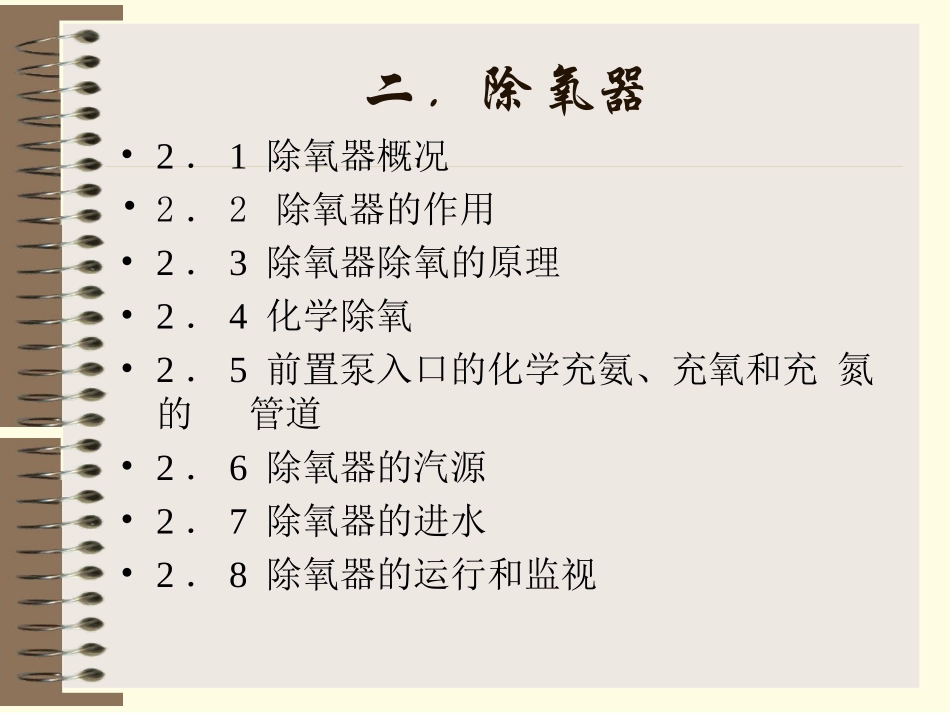

除氧给水系统一．给水系统概况•主给水系统是指除氧器与锅炉省煤器之间的设备、管道及附件等。•主给水系统的主要作用是在机组各种负荷下，对主给水进行除氧、升压和加热，为锅炉省煤器提供数量和质量都满足要求的给水。•主给水系统的组成：一台除氧器、三台电动给水泵、一台低压加热器，以及给水泵的再循环管道、各种用途的减温水管道及管道附件等。•主给水系统的流程：除氧器水箱→给水泵→流量测量装置→省煤器进口集箱二．除氧器•2．1除氧器概况•2．2除氧器的作用•2．3除氧器除氧的原理•2．4化学除氧•2．5前置泵入口的化学充氨、充氧和充氮的管道•2．6除氧器的汽源•2．7除氧器的进水•2．8除氧器的运行和监视2．1除氧器概况除氧器运行方式：滑压运行2．2除氧器的作用：•除氧器可以将给水中的所有的不凝结气体除去，并及时排出。并且除氧器作为汽水系统中唯一的混合式加热器，能方便地汇集各种汽、水流，因此除氧器还可以起到加热给水和回收工质的作用。2．3除氧器除氧的原理：•除氧器采用的是热力除氧的方法。来自低压加热器的主凝结水（含补充水）经进水调节阀调节后，进入除氧器经喷嘴喷出，形成伞状水膜，与由上而下的加热蒸汽等进行混合式传热和传质，给水迅速达到工作压力下的饱和温度，使给水中溶解的气体离析出来。热力除氧的原理依据：亨利定律、道尔顿定律和传热传质定律。•注：热力除氧的方法一般不能将给水中的氧除干净，超临界机组对给水的品质要求很高，还必须辅以化学除氧才能满足要求。2．4除氧器的汽源：工作汽源：二段抽汽备用汽源：辅助蒸汽以及临机的辅助蒸汽。•2．5除氧器的进水：•主要是主凝结水，其次是低压加热器的疏水，还有启动初期除氧器再循环泵的来水。2．6除氧器的运行和监视：•除氧器的运行和监视主要为了保证良好的除氧效果和水泵的安全。•除氧器滑压运行，供汽压力可不进行调节，其工作压力随抽汽压力的变化而变化。在负荷变化过程中，由于水温的变化滞后于压力的变化，引起饱和状态的破坏，影响除氧效果；在保证除氧效果的前提下，尽量减少排汽的热损失。调节阀装设在备用汽源至除氧器的管道上。若二抽汽压力降至X1MPa时，除氧器汽源应自动切换至辅助汽源，此时，除氧器作定压运行。当机组负荷上升，二段抽汽压力回升到X2Mpa时，辅助汽源亦应自动切换至二段抽汽。•运行中主要的监视参数有工作压力、水温、水箱水位和含氧量。三．给水泵组•3．1给水系统设置给水泵的作用•3．2给水泵组的配置•3．3给水泵的运行方式•3．4汽动给水泵的小汽轮机•3．5给水泵参数•3．6给水泵相连的管路•3．7高旁减温水管道3．1给水系统设置给水泵的作用•给水泵使给水获得较高的压力，以便能进入锅炉后克服其中受热面的阻力，在锅炉出口得到额定压力参数的蒸汽。并向锅炉主蒸汽及汽轮机高压旁路提供减温水。3．2给水泵组的配置•给水泵的配置是配有二台电动给水泵作为经常运行（变频调节），一台电动调速给水泵作为机组启动和一台给水泵故障时的备用泵。电动给水泵在机组正常运行期间处于热备用状态，•每台给水泵前均配有一台前置泵，前置泵的作用是提高给水泵入口的给水压头，满足其必需的净正吸如水头，防止给水泵发生汽蚀。3．3给水泵的运行方式：•电动给水泵与其前置泵一起由电动机驱动。•电动给水泵出口关断阀设旁路调节阀，用于机组启动初期小流量调节，电动给水泵25%额定流量以上时变速调节。•机组正常运行时一台电动给水泵处于备用状态，当运行给水泵事故跳闸时，备用泵自动投入运行。•为满足启动、停机以及试验条件下的特殊要求，能就地手动操作，并有单元控制室控制接口。3．5给水泵相连的管路•给水泵均设有独立的再循环管路，由给水泵的出口逆止阀前引出并接入除氧水箱•给水泵体上设有中间抽头，从三台泵的中间抽头各引出一根支管，每根支管上装一个逆止阀和一个隔离阀。•给水泵出口设有逆止门和电动门。逆止门前后均设有疏水，在给水泵和前置泵的入口滤网上都有放水门。•给水泵组的出口母管接出一根支管再接到各给水泵对给水泵组进行预暖。3．6高旁减温水管道•高加进口三通阀进口前接入至高旁减温水管道，为高旁的喷...
