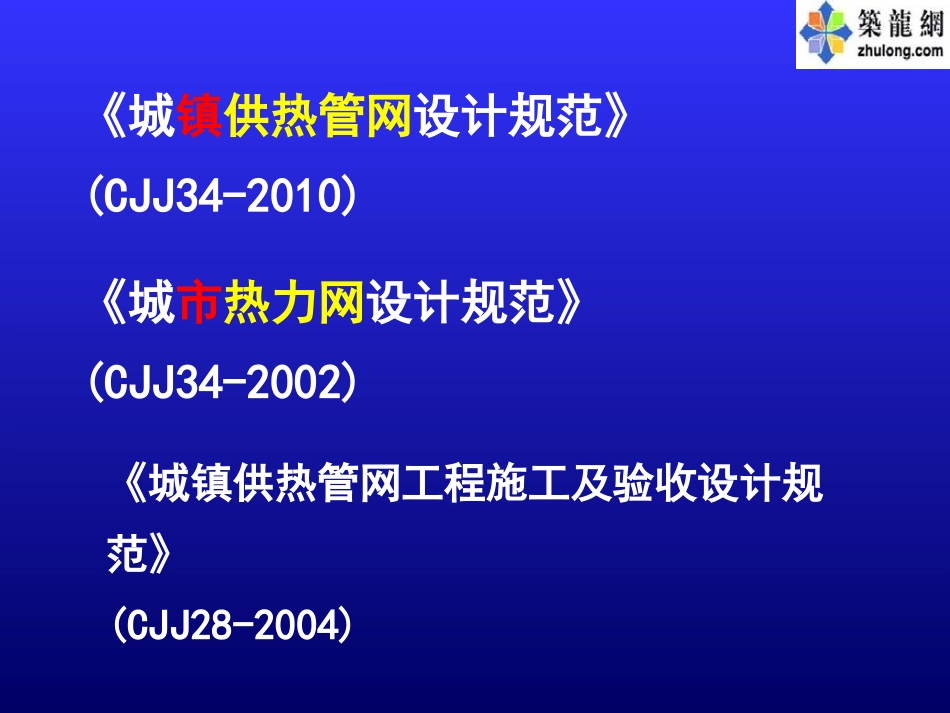

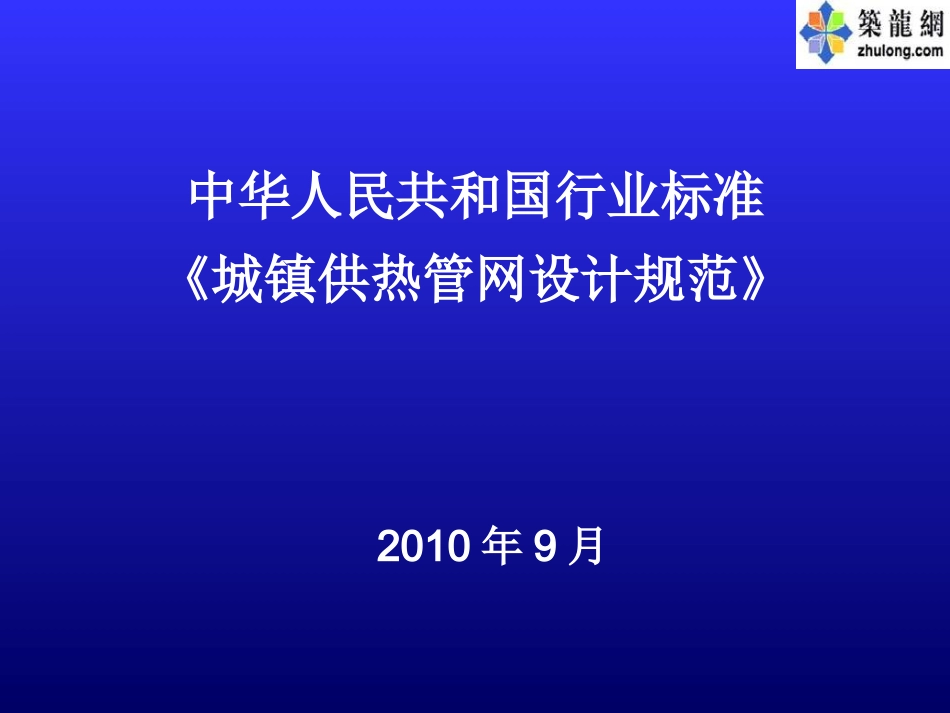

中华人民共和国行业标准《城镇供热管网设计规范》2010年9月1.主要区别；主要增加了14章节：街区热水供热管网（二次水供热管网）2.重点内容；（主要一些强条）3.注意事项；（与上一版的不同）《城镇供热管网设计规范》(CJJ34-2010)《城市热力网设计规范》(CJJ34-2002)《城镇供热管网工程施工及验收设计规范》(CJJ28-2004)·1.0.2条本规范适用的供热介质参数本规范适用于供热热水介质设计压力小于或等于2.5MPa，设计温度小于或等于200℃；供热蒸汽介质设计压力小于或等于1.6MPa，设计温度小于或等于350℃的下列城镇供热管网的设计：1以热电厂或锅炉房为热源，自热源至建筑物热力入口的供热管网；2供热管网新建、扩建或改建的管线、中继泵站和热力站等工艺系统。1总则2术语和符号2.1.9热力网以热电厂或区域锅炉房为热源，自热源经市政道路至热力站的供热管网。（2.5MPa，200℃）2.1.10街区热水供热管网自热力站或用户锅炉房、热泵机房、直燃机房等小型热源至建筑物热力入口，设计压力小于或等于1.6MPa，设计温度小于或等于95℃，与热用户室内系统连接的室外热水供热管网。2.1.11无补偿敷设直管段不采取人为的热补偿措施的直埋敷设方式。3耗热量·3.1.2条当无建筑物设计热负荷资料时，民用建筑的采暖、通风、空调及生活热水热负荷，可按下列方法计算：采暖热指标推荐值同02版区别，区分了未采取节能措施的热指标和采取节能措施的热指标。热指标的供热管网热损失按5％考虑。5供热管网型式·5.0.7当凝结水回收时，用户热力站应设闭式凝结水箱并应将凝结水送回热源。当热力网凝结水管采用无内防腐的钢管时，应采取措施保证凝结水管充满水。8管网布置与敷设8.3.2凝结水管道宜采用具有防腐内衬、内防腐涂层的钢管或非金属管道。非金属管道的承压能力和耐温性能应满足设计技术要求。8管网布置与敷设8.2.20热力网管沟内不得穿过燃气管道。8.2.21当热力网管沟与燃气管道交叉的垂直净距小于300mm时，必须采取可靠措施防止燃气泄漏进管沟。8.5.1热力网管道干线、支干线、支线的起点应安装关断阀门。10中继泵站与热力站10.1.3站房设备间的门应向外开。热水热力站当热力网设计水温大于100℃，站房长度大于12ｍ时，应设2个出口。蒸汽热力站均应设置2个出口。安装孔或门的大小应保证站内需检修更换的最大设备出入。多层站房应考虑用于设备垂直搬运的安装孔。10中继泵站与热力站10.3.3在有条件的情况下，热力站应采用全自动组合换热机组。11保温与防腐涂层11.3.5阀门、法兰等部位宜采用可拆卸式保温结构。11.4.3架空敷设的管道宜采用镀锌钢板、铝合金板、塑料外护等做保护层，当采用普通薄钢板作保护层时，钢板内外表面均应涂刷防腐涂料，施工后外表面应刷面漆。14街区热水供热管网街区热水供热管网：自热力站或用户锅炉房、热泵机房、直燃机房等小型热源至建筑物热力入口，设计压力小于或等于1.6MPa，设计温度小于或等于95℃，与热用户室内系统连接的室外热水供热管网。14.1一般规定14.1.1街区热水供热管网设计时，应计算建筑物的设计热负荷。对既有建筑应调查历年实际热负荷、耗热量及建筑节能改造情况，按实际耗热量确定设计热负荷。14.1.2采暖、通风、空调系统供热管网水质应符合下列规定：1热力站间接连接系统街区热水供热管网水质，应满足规范第10.3.12条的要求。2连接锅炉房等热源的街区热水供热管网水质，应满足现行国家标准《工业锅炉水质》GB/T1576对热水锅炉水质的要求。3应满足室内系统散热设备、管道及附件的要求。14.1.3用于生活热水系统的管网水质的卫生指标，应符合现行国家标准《生活饮用水卫生标准》GB5749的规定。14.2水力计算14.2.1管网管径和循环泵的设计参数应根据水力计算结果确定。当热用户分期建设时，应分期进行管网水力计算，应按规划期设计流量选择管径，分期确定循环泵运行参数。14.2.2对全年运行的空调系统管道，应分别计算采暖期和供冷期设计流量和管网压力损失，分别确定循环泵运行参数。14.2.3用于采暖、通风、空调系统的管网，设计流量应按本规范第7.1.1条计算。生活热水系统的管网，设计流量应按现行国家标准《建筑给水排水设计规范》GB50015确定。14.2.4用于采暖...
