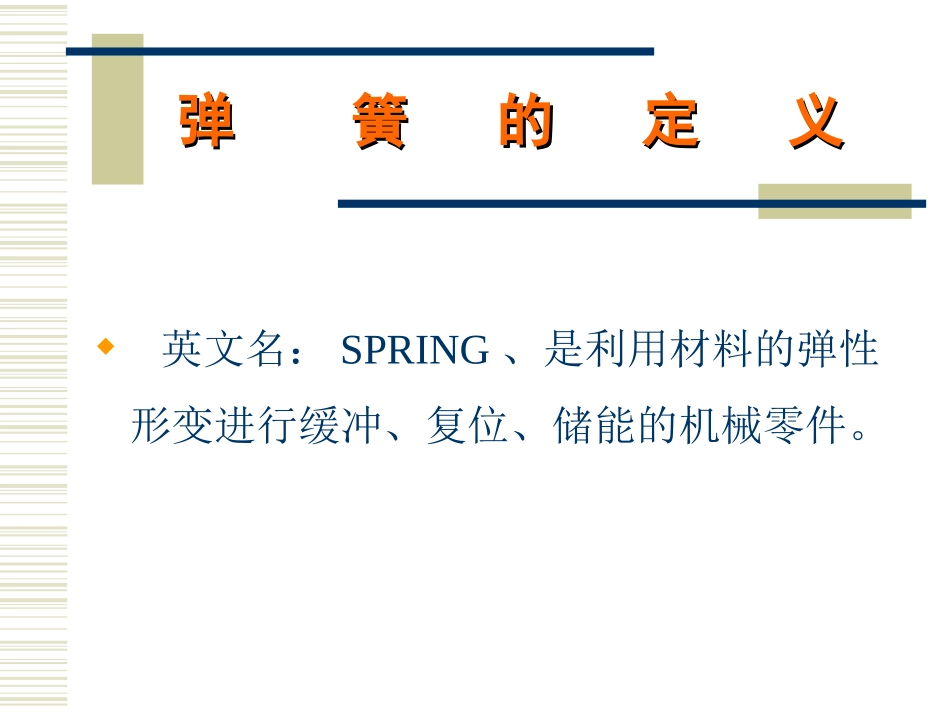

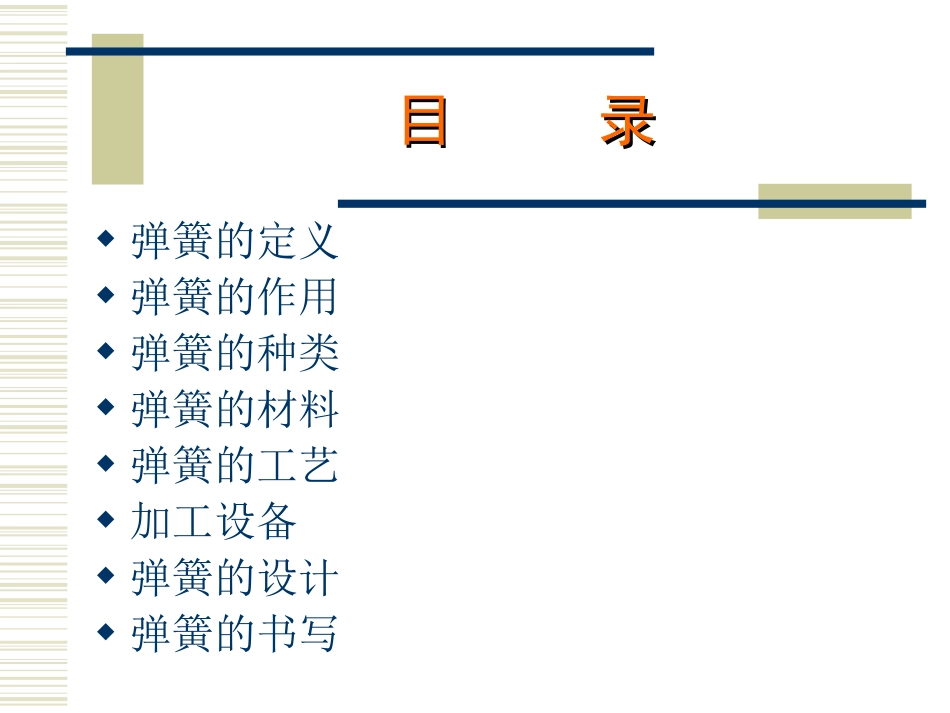

弹簧基础教材弹簧基础教材目录目录弹簧的定义弹簧的作用弹簧的种类弹簧的材料弹簧的工艺加工设备弹簧的设计弹簧的书写弹簧的定义弹簧的定义英文名：SPRING、是利用材料的弹性形变进行缓冲、复位、储能的机械零件。弹簧的作用弹簧的作用（1）储能和作为动力（2）避振和缓冲（3）载荷（4）测力（5）加固弹簧的种类弹簧的种类弹簧的种类很多，一般按结构或形状分，有螺旋弹簧、板弹簧、碟形弹簧、扭杆弹簧、涡卷弹簧、片状弹簧、环形弹簧、平卷弹簧、恒力弹簧。按变形状况分有压缩弹簧、拉伸弹簧、扭转弹簧、按材料分有金属弹簧和非金属弹簧。弹簧的材料弹簧的材料常用金属弹簧材料有：（1）钢线：SWC（2）琴钢丝：SWPB,SWPA（3）高碳素弹簧钢丝：SWA、SWB（4）不锈钢丝：SUS303、SUS304、SUS302、SUS301、SUS316、SUS631（5）可焊不锈钢丝：SUS304（NI-COATED）（6）镀镍线：SWIC-F（7）镀锌线：Zn-SWC（8）磷铜线：PBW弹簧回火的目的弹簧回火的目的（1）消除弹簧淬火后的内应力（2）稳定弹簧的组织和几何参数尺寸（3）获得所需要的机械性能弹簧清洗的目的弹簧清洗的目的主要是用于不锈钢弹簧钢丝（1）脱脂（2）除油污（3）增强质感和美观弹簧立定处理的目的弹簧立定处理的目的（1）稳定几何参数尺寸（2）增强耐疲劳强度，延长弹簧寿命弹簧端口磨平的目的弹簧端口磨平的目的（1）增强弹簧垂直度和平整度（2）消除工作负荷影响因素弹簧的广泛应用项次应用领域要求价格用量备注1钟表、眼镜一般低廉很大2玩具、文具一般低廉很大3工艺礼品一般低廉很大4电子、电器普通中等大5光电数码高高大6汽车配件高高较大7机械配件高高较大8军工武器很高昂贵一般9航空、航海很高昂贵一般目前东莞没有生产有国家专业生产工厂高档的价钱也高压力弹簧压力弹簧电池正极和负极弹电池正极和负极弹簧簧电池正负极弹簧电池正负极弹簧电池联体弹簧电池联体弹簧扭力弹簧扭力弹簧拉力弹簧拉力弹簧线成型弹簧线成型弹簧组合弹簧组合弹簧复杂弹簧复杂弹簧工艺流程工艺流程1）2）3）4）CNC-620CNC-620XINDACNC-620功能：￠0.2-￠2.3各种异形弹簧CNC-8HS,26HSCNC-8HS,26HSKHMCNC-8HS功能：￠0.2-￠0.8各种压力弹簧ENCNC-26HS功能：￠0.8-￠3.0各种弹簧热处理热处理热处理回火炉功能：回火磨平机磨平机磨平机功能：端面磨平投影仪投影仪投影仪功能：尺寸测试拉压试验机拉压试验机压缩、拉伸荷重测试机功能：力度测试弹簧常用的符号与单位（一）弹簧常用的符号与单位（一）（1）材料直径：也叫线径，用字母d表示，单位：mm、inh（2）中径：弹簧外径和内径的平均值，用字母D表示，单位：mm（3）外径：弹簧外部卷尺寸，用字母D2或OD表示，单位：mm（4）内径：弹簧内部卷制尺寸，用字母D1或ID表示，单位：mm（5）节距（pitch）：弹簧两相邻有效圈截面中心线的轴向距离，用字母t表示，单位mm弹簧常用的符号与单位（二）弹簧常用的符号与单位（二）（6）绕旋比：弹簧中径与钢丝直径的比值，用字母C表示，C=D/d（范围5～10mm易生产），单位：mm（7）自由高度（长度）：Freelength是指在没有负荷时的高度（长度），用字母Ho（Lo）表示，单位：mm（8）工作高度（长度）Worklength是指在承受负荷时的高度（长度），用字母Hi（Li）表示，（i=1.2.3……),单位：mm（9）压并高度：压缩SP.在压至各圈接触时的理论高度，用字母Hb表示，单位：mm（10）展开长度：弹簧材料展开的总长度，用字母L表示，单位：mm弹簧常用的符号与单位（三）弹簧常用的符号与单位（三）（11）螺旋角：弹簧圈卷制的角度，用a或θ表示，单位：°（12）初拉力：弹簧是指拉伸SP.在卷制时开成的内力，用字母Po表示，单位：g或kg（13）弹簧钢度：是指单位变形量的工作负荷，用字母P或M表示，单位：g或kg（14）自由角度：扭转弹簧没有负荷时的角度，用θ表示，单位：°（15）工作角度：扭转弹簧承受负荷的角度，用θi表示，单位：°书写样式书写样式（一）（一）压簧：线径×外（内)径×长度×圈数例如：￠0.5×￠5.0×10.0×8N书写样式书写样式（二）（二）拉簧：线径×外（内)径×长度×圈数×钩环圈数例如：￠0.5×￠5.0×10.0×5N×2N...
