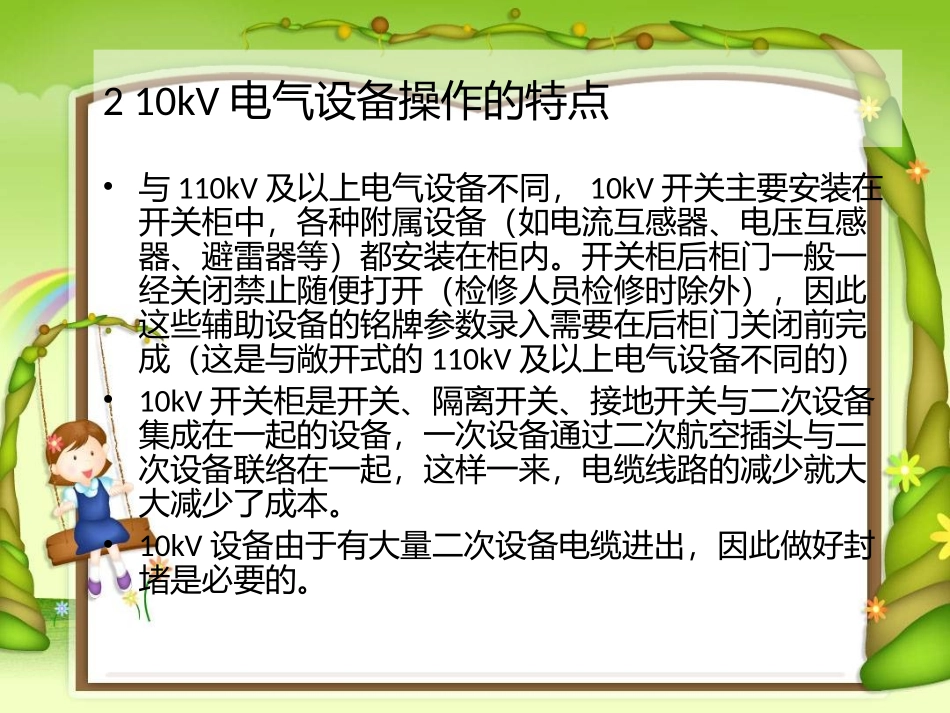

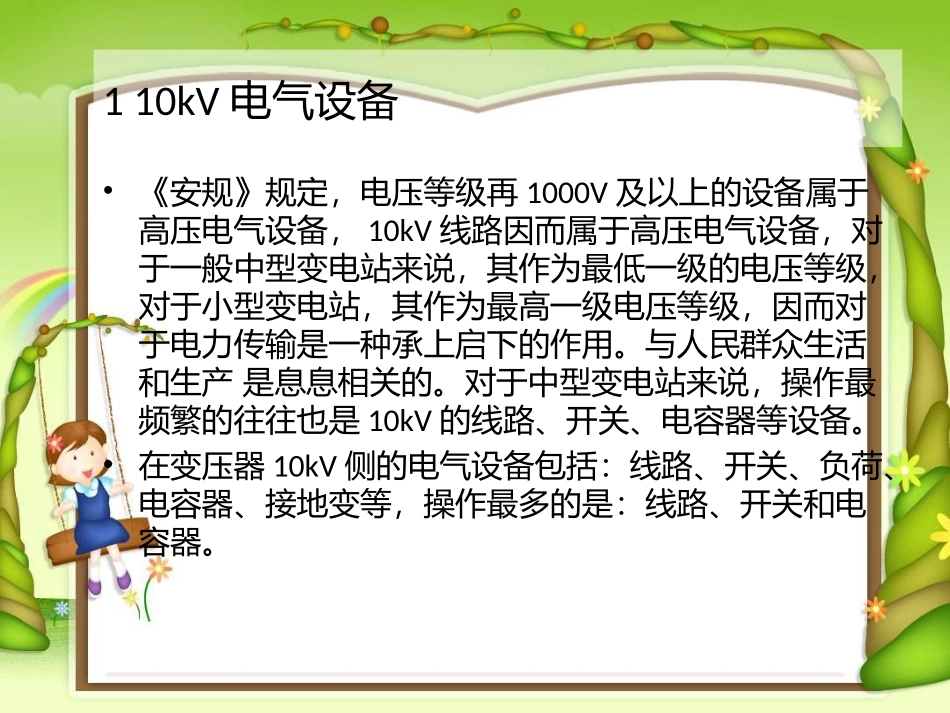

变电站10kV线路和开关操作要点——个人工作心得110kV电气设备•《安规》规定，电压等级再1000V及以上的设备属于高压电气设备，10kV线路因而属于高压电气设备，对于一般中型变电站来说，其作为最低一级的电压等级，对于小型变电站，其作为最高一级电压等级，因而对于电力传输是一种承上启下的作用。与人民群众生活和生产是息息相关的。对于中型变电站来说，操作最频繁的往往也是10kV的线路、开关、电容器等设备。•在变压器10kV侧的电气设备包括：线路、开关、负荷、电容器、接地变等，操作最多的是：线路、开关和电容器。210kV电气设备操作的特点•与110kV及以上电气设备不同，10kV开关主要安装在开关柜中，各种附属设备（如电流互感器、电压互感器、避雷器等）都安装在柜内。开关柜后柜门一般一经关闭禁止随便打开（检修人员检修时除外），因此这些辅助设备的铭牌参数录入需要在后柜门关闭前完成（这是与敞开式的110kV及以上电气设备不同的）•10kV开关柜是开关、隔离开关、接地开关与二次设备集成在一起的设备，一次设备通过二次航空插头与二次设备联络在一起，这样一来，电缆线路的减少就大大减少了成本。•10kV设备由于有大量二次设备电缆进出，因此做好封堵是必要的。210kV开关柜的五防锁的位置•1对于任何设备的操作，都需要经过五防钥匙的解锁，因此我们需要明确知道五防锁的位置和作用，如图所示：•开关操作五防锁：当对开关进行“接通”与“试验”位置转换时需要用五防钥匙开此锁，值得注意的是，开此锁时应保证开关柜前中柜门要关紧，操作时应戴绝缘手套。另外要注意，要进小车时应遵先慢后快，摇到最后力度会加大，这是因为开关动静出头在接触摩擦的缘故。•3地刀开关操作五防锁：此锁主要用于线路“试验”与“检修”位置转换，操作时除了要戴绝缘手套时，还应该注意操作力度，等听到“咣当”一声时表明接地开关已经操作到位。I温度I湿度II温度II湿度龙风线903开关型号：KYN44-12/1250额定电压：12kV额定电流：1250A热稳定电流：31.5kA热稳定电流：80kA短路电流开断电流：80kA出厂时间：2014年3月9039036远方就地就地跳闸就地合闸备自投投入压板开关出口压板低周减载压板备用龙凤线903线路IA=200.03A报警遥信异常PT断线IB=200.10AIC=200.10A确认运行RCS-902高压线路成套保护装置NR南京南瑞继保电气有限公司充电跳B跳C重合闸动作信号复归备用跳A继电保护监视操作界面操作键盘压板开关把手开关柜铭牌开关接通/试验状态五防所地刀五防锁前中柜门开关状态/检修操作观察窗前上柜门带电显示器前下柜门分合分合五防锁310kV开关操作•常用的10kV开关状态转换如图所示：运行热备用冷备用检修•1运行与热备用转换：即仅有开关的分合，一般在后台机上操作，如果后台机不能操作，可到测控屏（如果开关具有备自投功能的话），或者到现场开关柜处进行手动就地分合闸，此时要注意的是操作现场此时可能会有巨响。•1.1在后台机操作有两种情况：1在600机子上操作，此时不需要进行五防解锁及不必用五防机子传钥匙。2在后台监控机上操作，一般来说，现场后台机共有两台，一台用来操作，一台用来监控。•1.2断合开关时在操作票上应记录停送电的时间，如果解合环操作应注意记录负荷情况（即电流大小），查开关电气指示时也应该注意查询电流指示。•操作举例•操作任务：将龙凤线903开关由运行转为热备用发令人***接令人***操作任务：将龙凤线903开关由运行转为热备用1断开龙凤线903开关2查龙凤线903开关机械指示为分位，且电气指示为分位•注意，由于开关柜属于组合电气设备，不能看到明显断开点，因此需要观察机械指示和电气指示。•2热备用到检修的转换对于10kV开关柜来说，从热备用到检修中间还有一部，即从热备用到冷备用，即将手车开关有“接通”位置到“试验”位置，但是一般来说这个调度命令不常下达，都是从热备用直接到检修状态。“试验”位置与“检修”位置的不同在于，试验位置时二次航空插头不拔下来，开关还在开关柜内，此时可以对二次电路进行试验，因此叫做“试验”位置。开关由冷备用转检修时，应注意两点：1必须拔下二次航空插头，切断一次和二次设备的联系2断开开关直流控...
