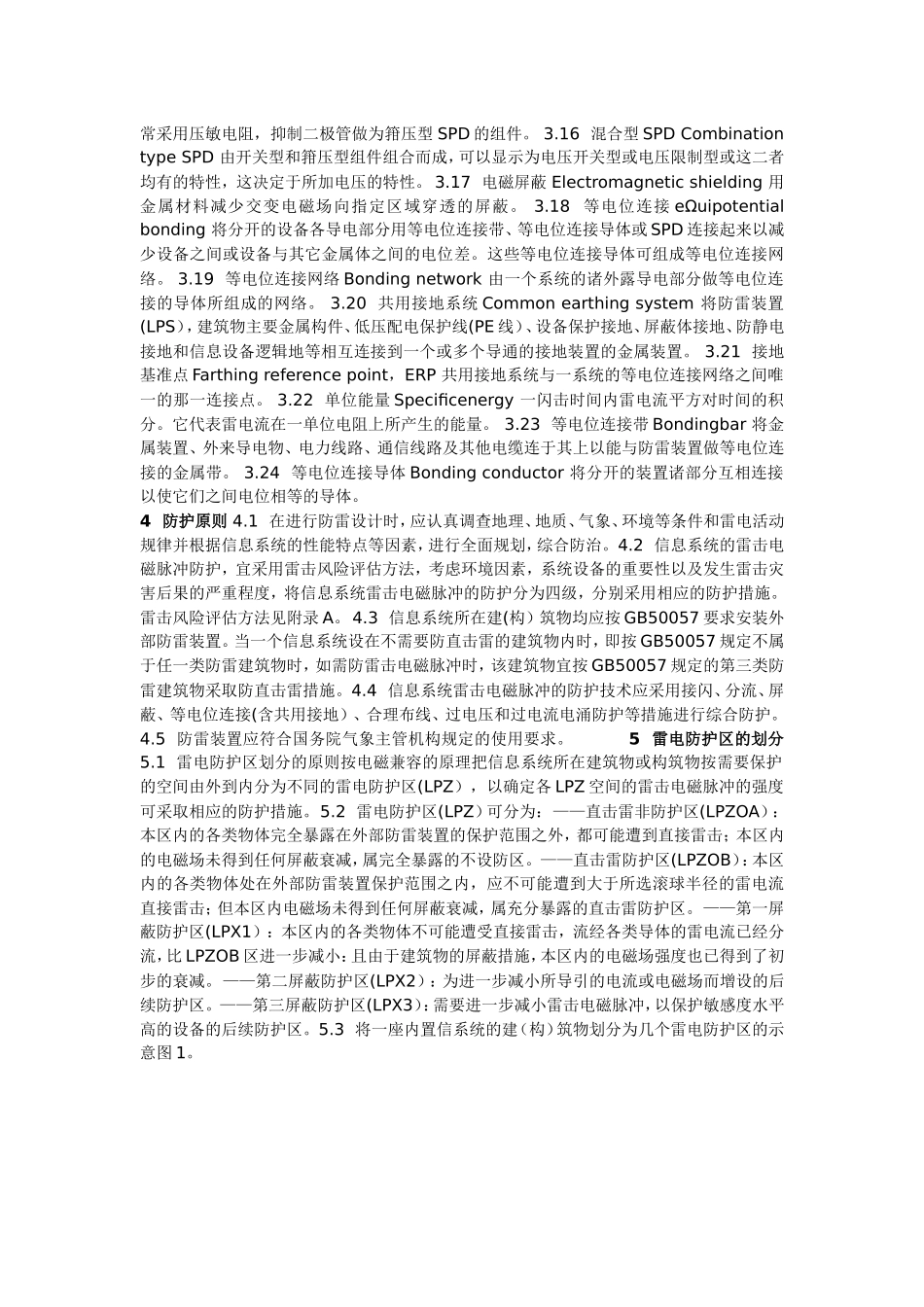

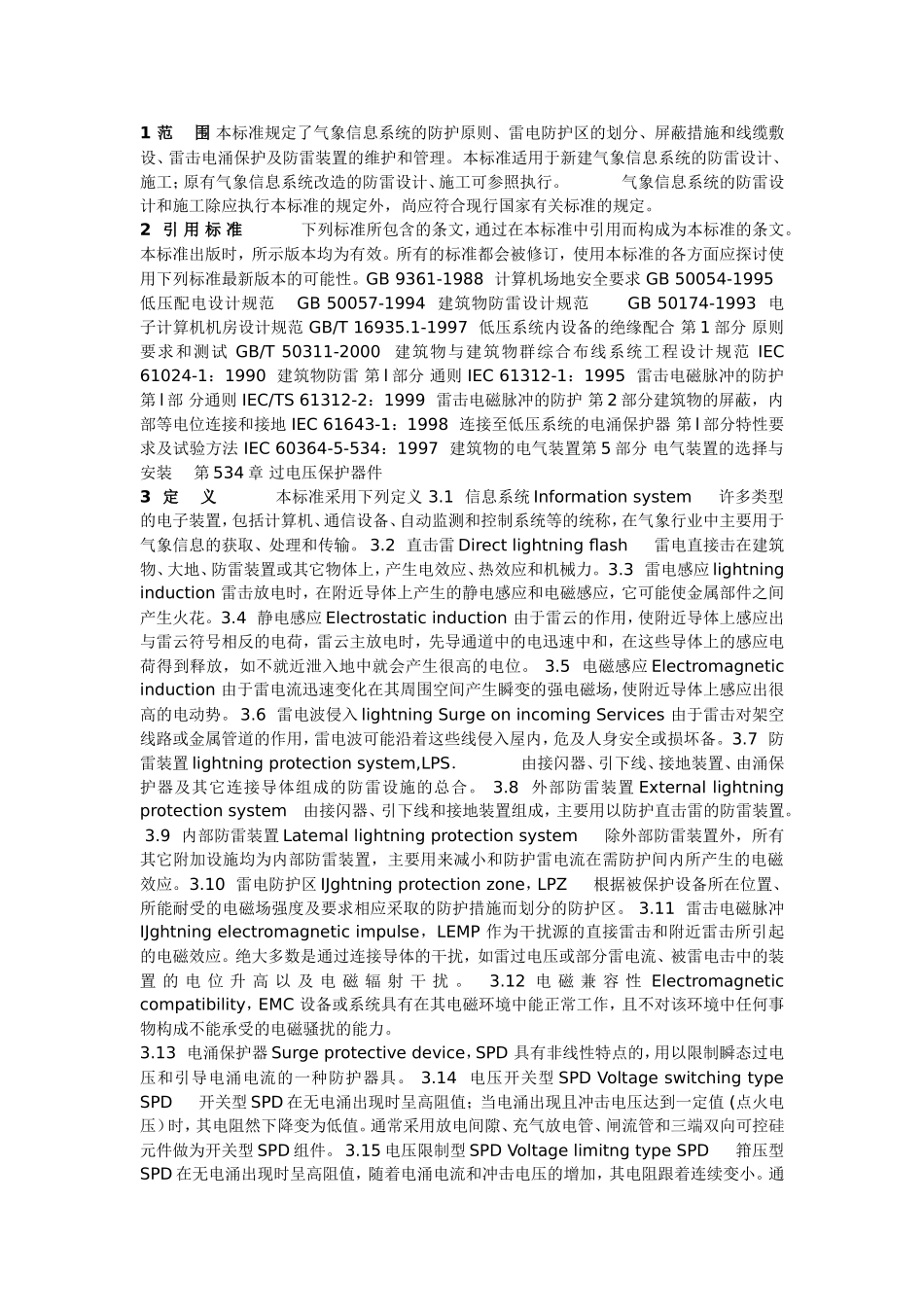

1范围本标准规定了气象信息系统的防护原则、雷电防护区的划分、屏蔽措施和线缆敷设、雷击电涌保护及防雷装置的维护和管理。本标准适用于新建气象信息系统的防雷设计、施工；原有气象信息系统改造的防雷设计、施工可参照执行。气象信息系统的防雷设计和施工除应执行本标准的规定外，尚应符合现行国家有关标准的规定。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有的标准都会被修订，使用本标准的各方面应探讨使用下列标准最新版本的可能性。GB9361-1988计算机场地安全要求GB50054-1995低压配电设计规范GB50057-1994建筑物防雷设计规范GB50174-1993电子计算机机房设计规范GB/T16935.1-1997低压系统内设备的绝缘配合第1部分原则要求和测试GB/T50311-2000建筑物与建筑物群综合布线系统工程设计规范IEC61024-1：1990建筑物防雷第l部分通则IEC61312-1：1995雷击电磁脉冲的防护第l部分通则IEC/TS61312-2：1999雷击电磁脉冲的防护第2部分建筑物的屏蔽，内部等电位连接和接地IEC61643-1：1998连接至低压系统的电涌保护器第l部分特性要求及试验方法IEC60364-5-534：1997建筑物的电气装置第5部分电气装置的选择与安装第534章过电压保护器件3定义本标准采用下列定义3.1信息系统Informationsystem许多类型的电子装置，包括计算机、通信设备、自动监测和控制系统等的统称，在气象行业中主要用于气象信息的获取、处理和传输。3.2直击雷Directlightningflash雷电直接击在建筑物、大地、防雷装置或其它物体上，产生电效应、热效应和机械力。3.3雷电感应lightninginduction雷击放电时，在附近导体上产生的静电感应和电磁感应，它可能使金属部件之间产生火花。3.4静电感应Electrostaticinduction由于雷云的作用，使附近导体上感应出与雷云符号相反的电荷，雷云主放电时，先导通道中的电迅速中和，在这些导体上的感应电荷得到释放，如不就近泄入地中就会产生很高的电位。3.5电磁感应Electromagneticinduction由于雷电流迅速变化在其周围空间产生瞬变的强电磁场，使附近导体上感应出很高的电动势。3.6雷电波侵入lightningSurgeonincomingServices由于雷击对架空线路或金属管道的作用，雷电波可能沿着这些线侵入屋内，危及人身安全或损坏备。3.7防雷装置lightningprotectionsystem,LPS．由接闪器、引下线、接地装置、由涌保护器及其它连接导体组成的防雷设施的总合。3.8外部防雷装置Externallightningprotectionsystem由接闪器、引下线和接地装置组成，主要用以防护直击雷的防雷装置。3.9内部防雷装置Latemallightningprotectionsystem除外部防雷装置外，所有其它附加设施均为内部防雷装置，主要用来减小和防护雷电流在需防护间内所产生的电磁效应。3.10雷电防护区IJghtningprotectionzone，LPZ根据被保护设备所在位置、所能耐受的电磁场强度及要求相应采取的防护措施而划分的防护区。3.11雷击电磁脉冲IJghtningelectromagneticimpulse，LEMP作为干扰源的直接雷击和附近雷击所引起的电磁效应。绝大多数是通过连接导体的干扰，如雷过电压或部分雷电流、被雷电击中的装置的电位升高以及电磁辐射干扰。3.12电磁兼容性Electromagneticcompatibility，EMC设备或系统具有在其电磁环境中能正常工作，且不对该环境中任何事物构成不能承受的电磁骚扰的能力。3.13电涌保护器Surgeprotectivedevice，SPD具有非线性特点的，用以限制瞬态过电压和引导电涌电流的一种防护器具。3.14电压开关型SPDVoltageswitchingtypeSPD开关型SPD在无电涌出现时呈高阻值；当电涌出现且冲击电压达到一定值(点火电压）时，其电阻然下降变为低值。通常采用放电间隙、充气放电管、闸流管和三端双向可控硅元件做为开关型SPD组件。3.15电压限制型SPDVoltagelimitngtypeSPD箝压型SPD在无电涌出现时呈高阻值，随着电涌电流和冲击电压的增加，其电阻跟着连续变小。通常采用压敏电阻，抑制二极管做为箝压型SPD的组件。3.16混合型SPDCombinationtypeSPD由开关型和箝压型组件组合而成，可以显示为电压开关型或电压限制型或这二者均有的特性，这决定于所加电压的特性。3.17电磁屏蔽...
