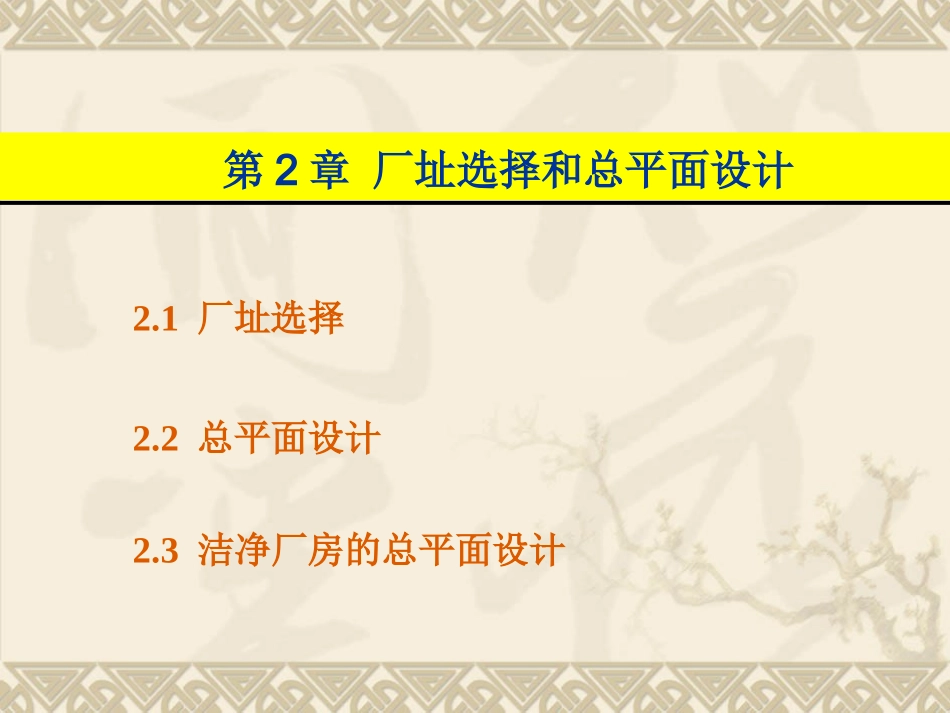

第2章 厂址选择和总平面设计VIP专享VIP免费

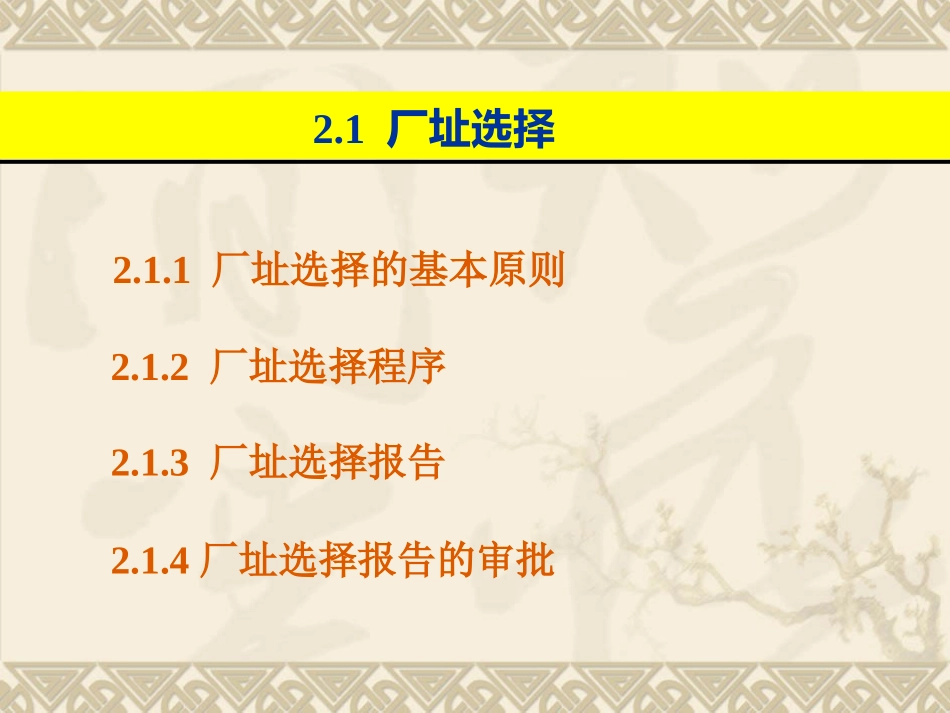

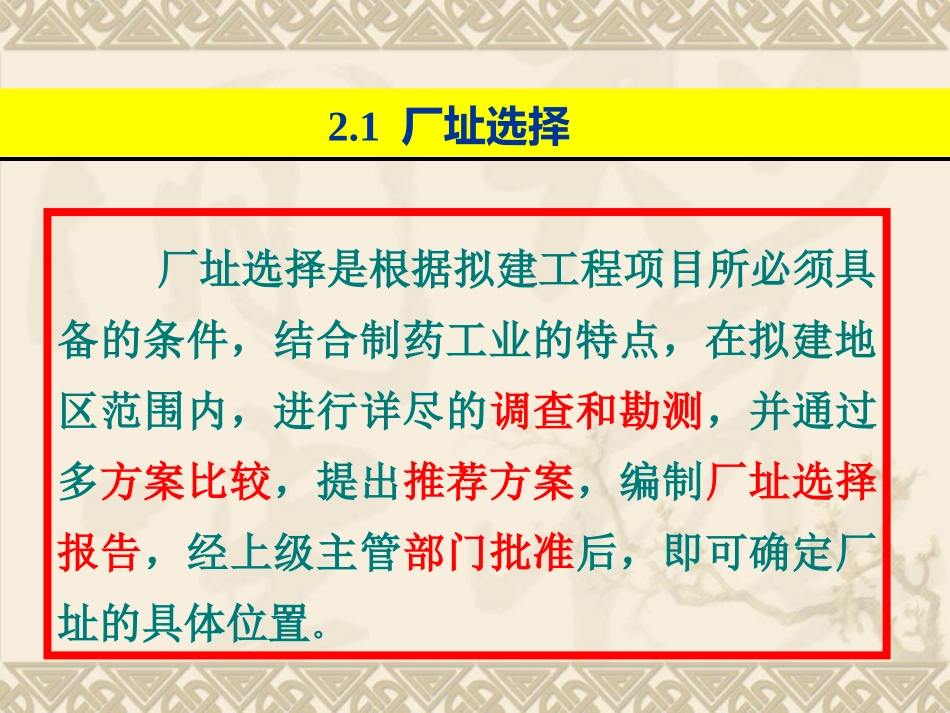

2.1厂址选择2.2总平面设计2.3洁净厂房的总平面设计第2章厂址选择和总平面设计厂址选择是根据拟建工程项目所必须具备的条件，结合制药工业的特点，在拟建地区范围内，进行详尽的调查和勘测，并通过多方案比较，提出推荐方案，编制厂址选择报告，经上级主管部门批准后，即可确定厂址的具体位置。2.1厂址选择2.1.1厂址选择的基本原则2.1.2厂址选择程序2.1.3厂址选择报告2.1.4厂址选择报告的审批2.1厂址选择1.贯彻执行国家的方针政策2.正确处理各种关系3.注意制药工业对厂址选择的特殊要求4.充分考虑环境保护和综合利用5.节约用地6.具备基本的生产条件2.1.1厂址选择的基本原则厂址选择程序一般包括准备、现场调查和编制厂址选择报告三个阶段。1.准备阶段——(1)组织准备(2)技术准备2.现场调查阶段3.编制厂址选择报告阶段2.1.2厂址选择程序厂址选择报告一般由工程项目的主管部门会同建设单位和设计单位共同编制，其主要内容如下：1.概述2.主要技术经济指标3.厂址条件4.厂址方案比较5.厂址方案推荐6.结论和建议7.主要附件2.1.3厂址选择报告编制设计任务书时已经选定了厂址，则有关厂址选择报告的内容可与设计任务书一起上报审批。在设计任务书批准后选址的，厂址选择报告需经国家城乡建设环境保护部门审批。2.1.4厂址选择报告的审批2.2.2总平面设计的原则2.2.1总平面设计的依据2.2.3总平面设计的内容和成果2.2.4总平面设计的技术经济指标2.2.5厂区划分和总平面布置图2.2总平面设计1.上级部门下达的设计任务书。2.建设单位提供的有关设计委托资料。2.2.1总平面设计的依据3.设计规范和标准，如《工矿企业总平面设计规范》、《化工企业总图运输设计规范》、《厂矿道路设计规范》、《建筑设计防火规范》、《化工企业供电设计技术规定》、《爆炸和火灾危险环境电力装置设计规定》、《化工管道设计规范》、《洁净厂房设计规范》、《采暖通风和空气调节设计规范》、《化工企业安全卫生设计标准》、《国家污水综合排放标准》、《工业“三废”排放试行标准》等。2.2.1总平面设计的依据4.厂址选择报告。5.有关的设计基础资料,如设计规模、产品方案、生产工艺流程、车间组成、运输要求、劳动定员等生产工艺资料,以及厂址的地形、地势、地质、水文、气象、面积等自然条件资料。2.2.1总平面设计的依据1.总平面设计应与城镇或区域的总体发展规划相适应面向城镇交通干道方向作工厂的正面布置，正面的建(构)筑物应与城镇的建筑群保持协调。厂区内占地面积较大的主厂房一般应布置在中心地带，其它建(构)筑物可合理配置在其周围。工厂大门至少应设两个以上，如正门、侧门和后门等。工厂大门及生活区应与主厂房相适应，以便职工上下班。2.2.2总平面设计的原则2.总平面设计应符合生产工艺流程的要求车间、仓库等建(构)筑物应尽可能按照生产工艺流程的顺序进行布置，以缩短物料的传送路线，并避免原料、半成品和成品的交叉、往返。总平面设计应将人流和物流通道分开，并尽量缩短物料的传送路线，避免与人流路线的交叉。2.2.2总平面设计的原则3.总平面设计应充分利用厂址的自然条件总平面设计应充分利用厂址的地形、地势、地质等自然条件,因地制宜，紧凑布置，提高土地的利用率。厂址的地形、地势的变化情况可用地形图中的等高线来描述,(图)。2.2.2总平面设计的原则100859095807570图2-1地形图中的等高线2.2.2总平面设计的原则4.总平面设计应充分考虑地区的主导风向总平面设计应充分考虑地区的主导风向对药厂环境质量的影响，合理布置厂区及各建(构)筑物的位置。厂址地区的主导风向是指风吹向厂址最多的方向。2.2.2总平面设计的原则风玫瑰图表示一个地区的风向和风向频率。风玫瑰图在直角坐标系中绘制,坐标原点表示厂址位置,风向可按8个、12个或16个方位指向厂址。（图）2.2.2总平面设计的原则北南西东东南西北东北西南北南西东东东北东北北西西南西南南东东南东南南西西北西北北北南西东东南西北东北西南东东北东北北西南南西西南东东南东南南西西北西北北(a)8个方位(b)12个方位(c)16个方位图2-2风向方位图2.2.2总平面设计的原则当地气象部门根据多年的风向观测资料，将各个方向的风向频率按比例和方位...
