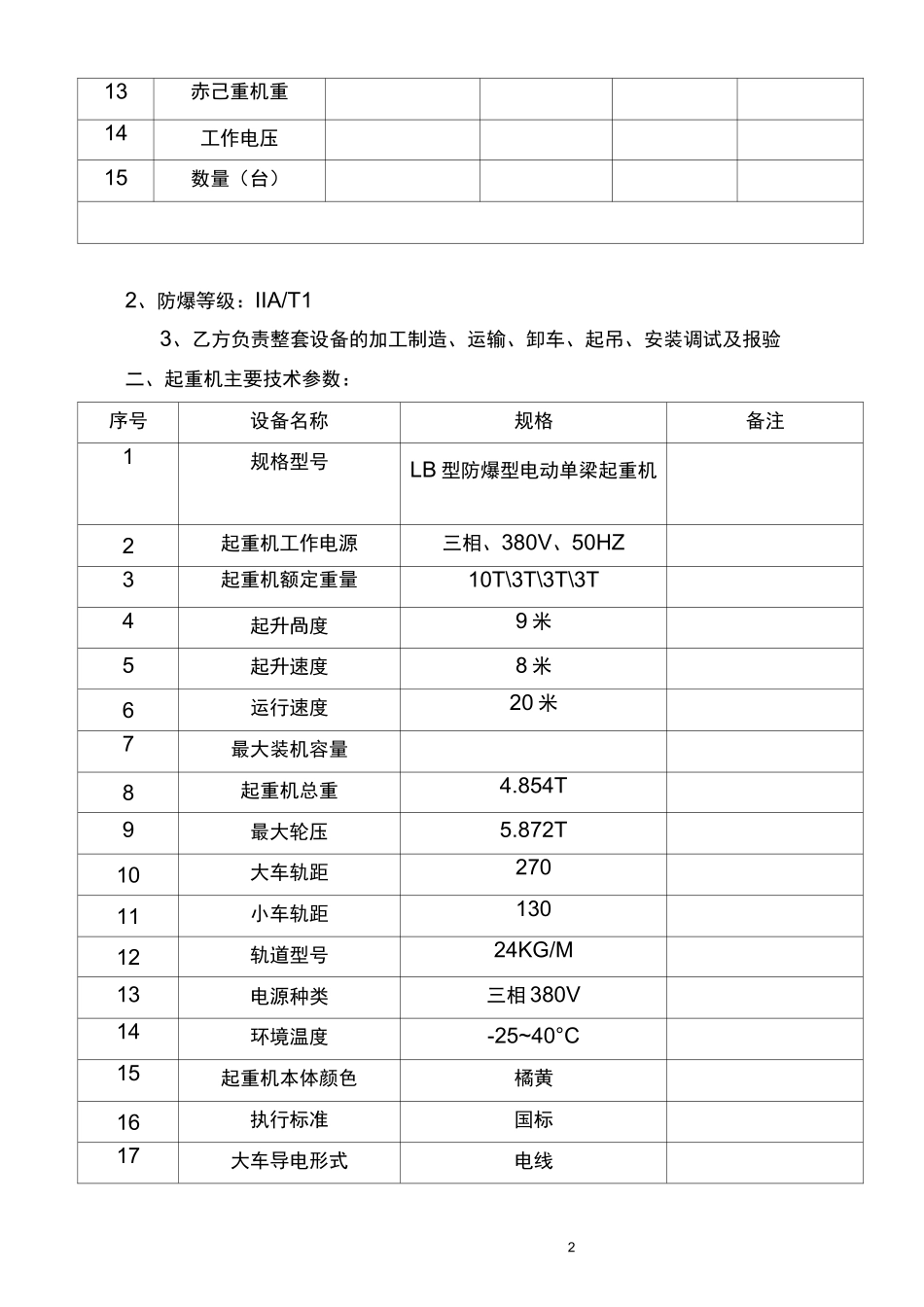

防爆电动单梁桥式起重机技术协议甲方：乙方：甲、乙双方就防爆电动单梁桥式起重机设备供货、详细技术配置要求、安装调试报验及售后服务等问题充分协商达成如下技术协议，本技术协议通商务合同具有同等法律效力。一、供货范围及要求：1、供货范围：213赤己重机重14工作电压15数量（台）2、防爆等级：IIA/T13、乙方负责整套设备的加工制造、运输、卸车、起吊、安装调试及报验二、起重机主要技术参数：序号设备名称规格备注1规格型号LB型防爆型电动单梁起重机2起重机工作电源三相、380V、50HZ3起重机额定重量10T\3T\3T\3T4起升咼度9米5起升速度8米6运行速度20米7最大装机容量8起重机总重4.854T9最大轮压5.872T10大车轨距27011小车轨距13012轨道型号24KG/M13电源种类三相380V14环境温度-25~40°C15起重机本体颜色橘黄16执行标准国标17大车导电形式电线318起重机工作环境防爆型三、详细技术配置及要求：1、起升机构配置序号设备名称规格备注1防爆电动胡芦HB型2、运行机构配置序号设备名称规格备注1大车运行电机BZD122-41.5KW2减速器LD型减速器3、车轮组：大车300mm双轮缘轮组，小车130mm单轮缘轮组4、主要元件配套厂家：序号名称配套厂家1电动机南京电机总厂2减速器河南省恒远起重机械集团有限公司3钢材安阳、邯郸4超载限制器常熟5钢丝绳江阴、南通、武汉6电动胡芦河南省恒远起重机械集团有限公司7主要电器元件正泰8电线电缆天津、郑州41．JB-T5897-20062．GB3811-834．JB4315－865．JB/ZQ2007－90《防爆桥式起重机》《起重机设计规范》《起重机安全规范》起重机电气设备》《起重机电气制图》7、电气控制设备配置要求：大车和小车及起升电动机、电气控制柜、总电源开关、电磁制动器线圈或液压驱动电机等，一般采用隔爆型“d”电气设备及采用电缆配线。配线及分线盒、电源开关、操纵及急停开关等，一般采用增安型“e”电气设备。弱点设备及电路的防爆措施，信号及超载传感装置等，一般采用本安型“i”的防爆电气设备。连接电缆的防爆措施，防爆起重机上的非本安配线，一般采用橡套圆形及压紧螺母式引入装置以防止拔脱和可靠密封，且电缆中间不允许有接头，必要时应设防爆接线盒。8、加工制造质量控制：乙方应遵照国家相关标准和规范进行加工制造，加工过程中的质量控制甲方有权派员监督，出厂资料应包含相关关键部件的探伤报告整台设备应进行长效喷砂除锈防腐处理。、设计、制造标准五、设备的安装、调试及现场培训一）、设备的安装、调试1、乙方必需派具有安装资质的安装工程队到现场进行设备的安装及调试。安装、吊装、运输费用由乙方承担。2、安装前、中间验收、安装后全部手续由乙方负责，按特种设备管理要求到质量技术监督部门办理齐全，在安装开始后40日内办理完具备正式运行条件，全部费用由乙方承担。3、安装报验资料应形成规范完整的材料并装订成册，随机提供出厂资料内容包括：防爆起重机石永红说明及维修保养手册、随机图纸（总图、小车图、大车运行总图、主副卷扬装配图、运行机构装配图等主要部件图）、产品合格证。行车电器系统原理图、接线图、重要元件原理图、接线图，除报送技术监督局外，应为甲方提供两份完整资料。4、合格证书，各电动机的出厂合格证书；各制动器出厂合格证书；钢丝绳出厂合格证书；高强度螺栓出厂合格证书；锻钩出厂合格证书；车轮的材质理化性能测试表；各电控柜配套出厂合格证书；各电气元件、操控开关、调速装置出厂合格证书。（二）安装、验收标准1、JBJ31-96《起重设备安装施工及验收规范》2、GB6067-85《起重机械安装规范》3、GB5905-86《起重机试验规范及程序》54、供方严格进行厂内各生产环节的检验和实验，供方提供的合同设备签发质量证明、检验记录和测试报告，并且作为交货时质量证明文件的组成部分。5、设备安装调试完毕由当地技术监督局验收，验收用载荷物由甲方提供。（三）、现场培训（一）、培训对象桥式起重机的操作、维护及检修人员。（二）、培训目的1.参加培训人员能够熟练掌握桥式起重机、配套设备和系统的正确操作方法，保证安全操作、正常使用。2.能够进行桥式起重机的日常检查、维护和保养，处理常见故障。（三）、培训内容...
