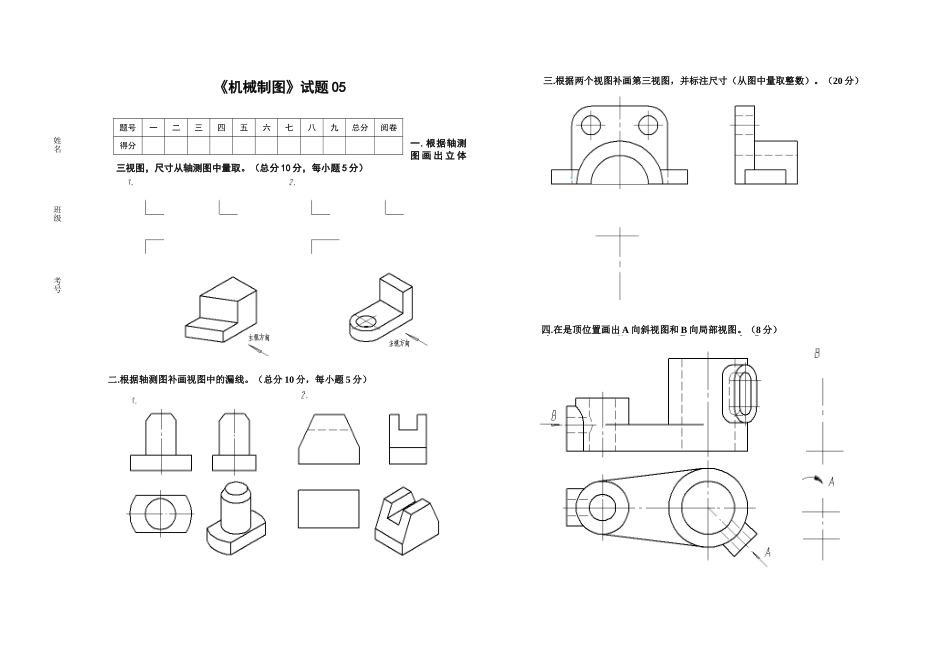

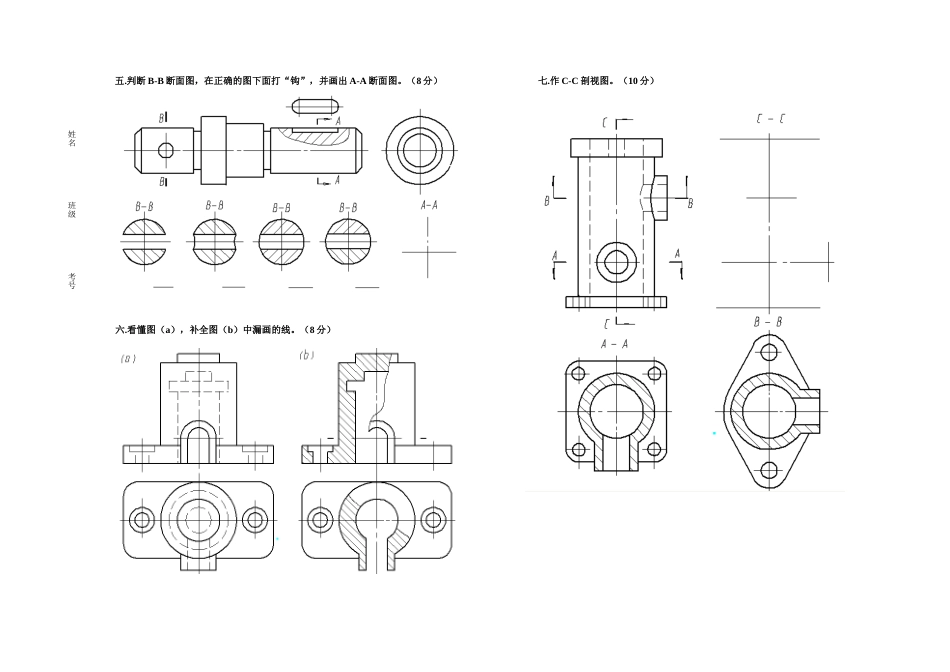

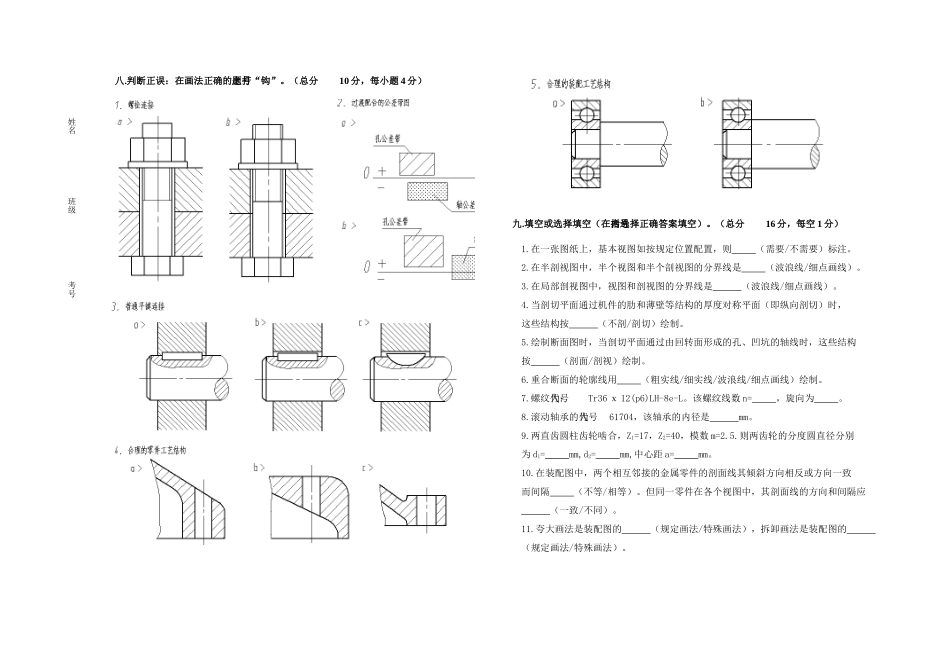

《机械制图》试题05一.根据轴测图画出立体三视图，尺寸从轴测图中量取。（总分10分，每小题5分）二.根据轴测图补画视图中的漏线。（总分10分，每小题5分）三.根据两个视图补画第三视图，并标注尺寸（从图中量取整数）。（20分）四.在是顶位置画出A向斜视图和B向局部视图。（8分）题号一二三四五六七八九总分阅卷得分姓名班级考号五.判断B-B断面图，在正确的图下面打“钩”，并画出A-A断面图。（8分）六.看懂图（a），补全图（b）中漏画的线。（8分）七.作C-C剖视图。（10分）姓名班级考号八.判断正误：在画法正确的题号上打“钩”。（总分10分，每小题4分）九.填空或选择填空（在括号内选择正确答案填空）。（总分16分，每空1分）1.在一张图纸上，基本视图如按规定位置配置，则（需要/不需要）标注。2.在半剖视图中，半个视图和半个剖视图的分界线是（波浪线/细点画线）。3.在局部剖视图中，视图和剖视图的分界线是（波浪线/细点画线）。4.当剖切平面通过机件的肋和薄壁等结构的厚度对称平面（即纵向剖切）时，这些结构按（不剖/剖切）绘制。5.绘制断面图时，当剖切平面通过由回转面形成的孔、凹坑的轴线时，这些结构按（剖面/剖视）绘制。6.重合断面的轮廓线用（粗实线/细实线/波浪线/细点画线）绘制。7.螺纹代号为：Tr36ｘ12(p6)LH-8e-L。该螺纹线数n=，旋向为。8.滚动轴承的代号为61704，该轴承的内径是mm。9.两直齿圆柱齿轮啮合，Z1=17，Z2=40，模数m=2.5.则两齿轮的分度圆直径分别为d1=mm,d2=mm,中心距a=mm。10.在装配图中，两个相互邻接的金属零件的剖面线其倾斜方向相反或方向一致而间隔（不等/相等）。但同一零件在各个视图中，其剖面线的方向和间隔应（一致/不同）。11.夸大画法是装配图的（规定画法/特殊画法），拆卸画法是装配图的（规定画法/特殊画法）。姓名班级考号《机械制图》试题05答案一.根据轴测图画出立体三视图，尺寸从轴测图中量取。（总分10分，每小题5分）二.根据轴测图补画视图中的漏线。（总分10分，每小题5分）三.根据两个视图补画第三视图，并标注尺寸（从图中量取整数）。（20分）四.在是顶位置画出A向斜视图和B向局部视图。（8分）五.判断B-B断面图，在正确的图下面打“钩”，并画出A-A断面图。（8分）六.看懂图（a），补全图（b）中漏画的线。（8分）七.作C-C剖视图。（10分）八.判断正误：在画法正确的题号上打“钩”。（总分10分，每小题2分）九.填空或选择填空（在括号内选择正确答案填空）。（总分16分，每空1分）1.在一张图纸上，基本视图如按规定位置配置，则（需要/不需要）标注。2.在半剖视图中，半个视图和半个剖视图的分界线是（波浪线/细点画线）。3.在局部剖视图中，视图和剖视图的分界线是（波浪线/细点画线）。4.当剖切平面通过机件的肋和薄壁等结构的厚度对称平面（即纵向剖切）时，这些结构按（不剖/剖切）绘制。5.绘制断面图时，当剖切平面通过由回转面形成的孔、凹坑的轴线时，这些结构按（剖面/剖视）绘制。6.重合断面的轮廓线用（粗实线/细实线/波浪线/细点画线）绘制。7.螺纹代号为：Tr36ｘ12(p6)LH-8e-L。该螺纹线数n=2，旋向为左旋。8.滚动轴承的代号为61704，该轴承的内径是20mm。9.两直齿圆柱齿轮啮合，Z1=17，Z2=40，模数m=2.5.则两齿轮的分度圆直径分别为d1=42.5mm,d2=100mm,中心距a=71.25mm。10.在装配图中，两个相互邻接的金属零件的剖面线其倾斜方向相反或方向一致而间隔（不等/相等）。但同一零件在各个视图中，其剖面线的方向和间隔应（一致/不同）。11.夸大画法是装配图的（规定画法/特殊画法），拆卸画法是装配图的（规定画法/特殊画法）。评分细则对于作图题，既要评判作图的完整性，又要考查图面质量如线型、字体的规范等。1.第一题每小题5分，主俯视图各2分，左视图分1分，共10分；2.第二题每小题5分，共10分；3.第三题补画俯视图10分，正确标注尺寸10分，共20分；4.第四题画出A向斜视图和B向局部视图各得4分，共8分；5.第五题判断正确得4分，画出A-A移出断面图得4分，共8分；6.第六题补画出一条线得2分，共8分；7.第七题根据画出结构的完整程度给分；8.第八题每小题2分，共10分；9.第九题每空1分，共16分
