铸造铜合金资料VIP免费

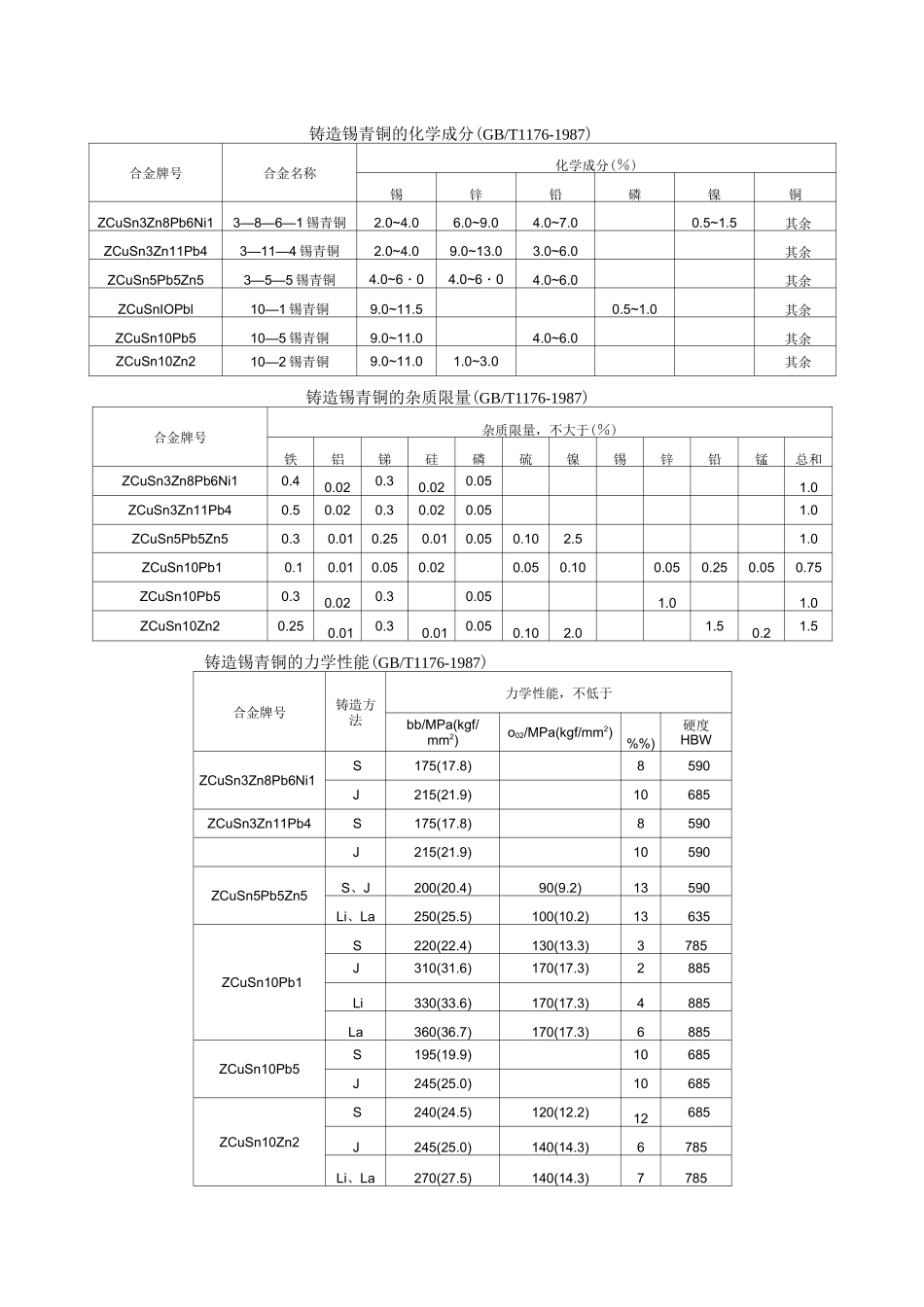

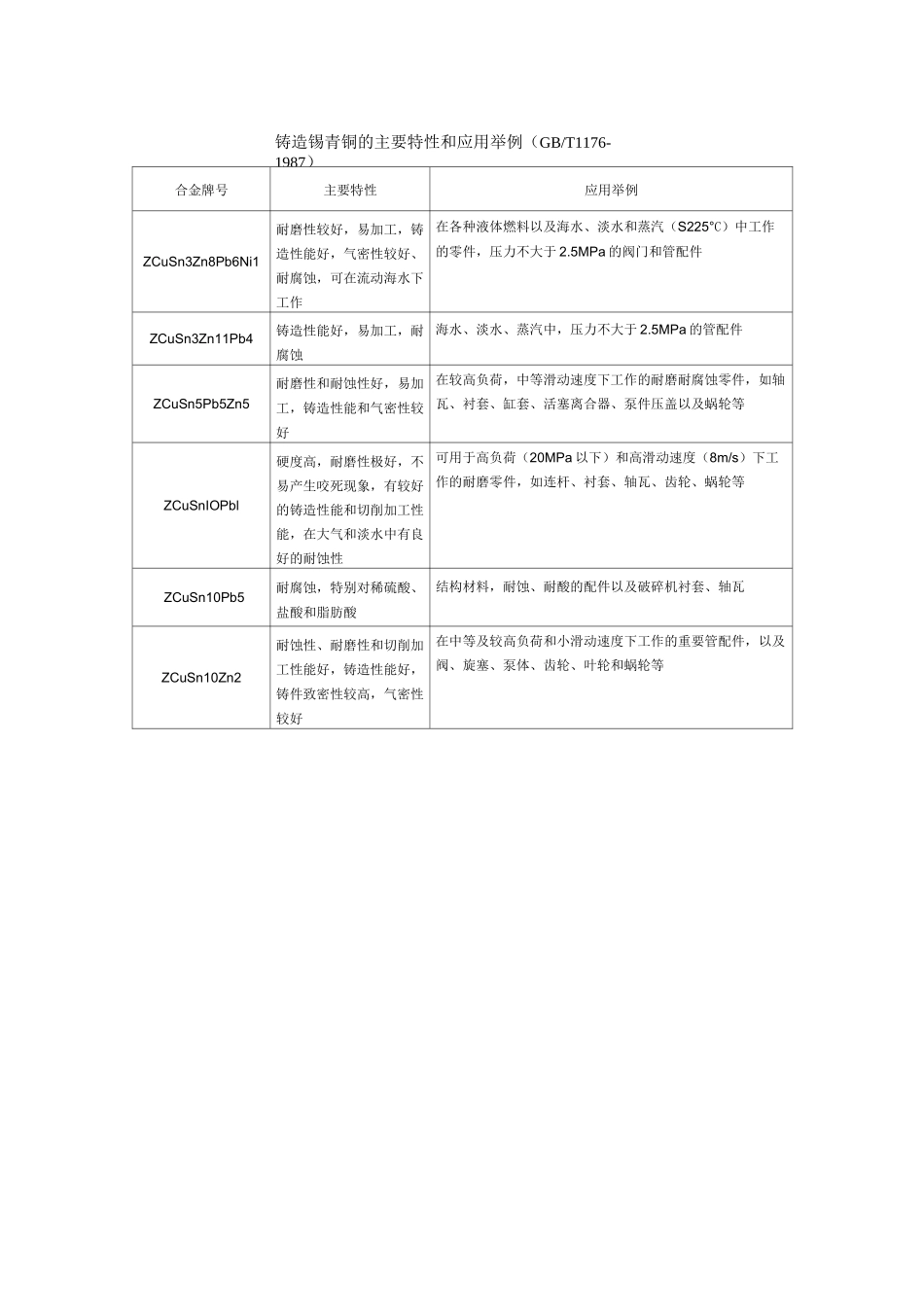

铸造锡青铜的化学成分(GB/T1176-1987)合金牌号合金名称化学成分(％)锡锌铅磷镍铜ZCuSn3Zn8Pb6Ni13—8—6—1锡青铜2.0~4.06.0~9.04.0~7.00.5~1.5其余ZCuSn3Zn11Pb43—11—4锡青铜2.0~4.09.0~13.03.0~6.0其余ZCuSn5Pb5Zn53—5—5锡青铜4.0~6・04.0~6・04.0~6.0其余ZCuSnIOPbl10—1锡青铜9.0~11.50.5~1.0其余ZCuSn10Pb510—5锡青铜9.0~11.04.0~6.0其余ZCuSn10Zn210—2锡青铜9.0~11.01.0~3.0其余铸造锡青铜的杂质限量(GB/T1176-1987)合金牌号杂质限量，不大于(％)铁铝锑硅磷硫镍锡锌铅锰总和ZCuSn3Zn8Pb6Ni10.40.020.30.020.051.0ZCuSn3Zn11Pb40.50.020.30.020.051.0ZCuSn5Pb5Zn50.30.010.250.010.050.102.51.0ZCuSn10Pb10.10.010.050.020.050.100.050.250.050.75ZCuSn10Pb50.30.020.30.051.01.0ZCuSn10Zn20.250.010.30.010.050.102.01.50.21.5铸造锡青铜的力学性能(GB/T1176-1987)合金牌号铸造方法力学性能，不低于bb/MPa(kgf/mm2)o02/MPa(kgf/mm2)%%)硬度HBWZCuSn3Zn8Pb6Ni1S175(17.8)8590J215(21.9)10685ZCuSn3Zn11Pb4S175(17.8)8590J215(21.9)10590ZCuSn5Pb5Zn5S、J200(20.4)90(9.2)13590Li、La250(25.5)100(10.2)13635ZCuSn10Pb1S220(22.4)130(13.3)3785J310(31.6)170(17.3)2885Li330(33.6)170(17.3)4885La360(36.7)170(17.3)6885ZCuSn10Pb5S195(19.9)10685J245(25.0)10685ZCuSn10Zn2S240(24.5)120(12.2)12685J245(25.0)140(14.3)6785Li、La270(27.5)140(14.3)7785铸造锡青铜的主要特性和应用举例（GB/T1176-1987）合金牌号主要特性应用举例ZCuSn3Zn8Pb6Ni1耐磨性较好，易加工，铸造性能好，气密性较好、耐腐蚀，可在流动海水下工作在各种液体燃料以及海水、淡水和蒸汽（S225°C）中工作的零件，压力不大于2.5MPa的阀门和管配件ZCuSn3Zn11Pb4铸造性能好，易加工，耐腐蚀海水、淡水、蒸汽中，压力不大于2.5MPa的管配件ZCuSn5Pb5Zn5耐磨性和耐蚀性好，易加工，铸造性能和气密性较好在较高负荷，中等滑动速度下工作的耐磨耐腐蚀零件，如轴瓦、衬套、缸套、活塞离合器、泵件压盖以及蜗轮等ZCuSnIOPbl硬度高，耐磨性极好，不易产生咬死现象，有较好的铸造性能和切削加工性能，在大气和淡水中有良好的耐蚀性可用于高负荷（20MPa以下）和高滑动速度（8m/s）下工作的耐磨零件，如连杆、衬套、轴瓦、齿轮、蜗轮等ZCuSn10Pb5耐腐蚀，特别对稀硫酸、盐酸和脂肪酸结构材料，耐蚀、耐酸的配件以及破碎机衬套、轴瓦ZCuSn10Zn2耐蚀性、耐磨性和切削加工性能好，铸造性能好，铸件致密性较高，气密性较好在中等及较高负荷和小滑动速度下工作的重要管配件，以及阀、旋塞、泵体、齿轮、叶轮和蜗轮等铸造锡青铜的主要特性和应用举例（GB/T1176-1987）铸造铝青铜的主要特性和应用举例(GB/T1176-1987)铸造铝青铜的化学成分(GB/T1176-1987)铸造铝青铜的杂质限量(GB/T1176-1987)合金牌号铸造方法力学性能，不低于bb/MPa(kgf/mm2)o02/MPa(kgf/mm2)%%)硬度HBWZCuAI8Mn13Fe3S600(61.2)270(27.5)151570J650(66.3)280(28.6)101665ZCuAI8Mn13Fe3Ni2S645(65.8)280(28.6)201570J670(68.3)310(31.6)181665ZCuAI9Mn2S390(39.8)20835J440(44.9)20930ZCuAI9Fe4Ni4Mn2S630(64.3)250(25.5)161570ZCuAI10Fe3S490(50.0)180(18.4)13980J540(55.1)200(20.4)151080Li、La540(55.1)200(20.4)151080ZCuAI10Fe3Mn2S490(50.0)151080J540(55.1)201175铸造铝青铜的主要特性和应用举例(GB/T1176-1987)铅青铜的化学成分(GB/T1176-1987)合金牌号合金名称化学成分(％)基本元素杂质含量，不大于锡锌铅铜铁铝锑硅磷硫砷铋镍锡锌锰总和ZCuPblOSnIO10-10铅青铜9.0~11.0—8.0~11.00.250.010.50.010.050.10——2.0—2.00.21.0ZCuPb15Sn815-8铅青铜7.0~9.0—13.0~17.00.250.010.50.010.100.10——2.0—2.00.21.0ZCuPb17Sn4Zn417-4-4铅青铜3.5~5.02.0~6.014.0~20.0其余0.400.050.30.020.050.75ZCuPb20Sn520-5铅青铜4.0~6・0—18.0~23.00.250.010.750.010.100.10——2.5—2.00.21.0ZCuPb3030铅青铜——27.0~33.00.500.010.20.020.08—0.100.005—1.0—0.31.0铸造铅青铜的力学性能(GB/T1176-1987)合金牌号铸造方法力学性能，不低于bb/MPa(kgf/mm2)o...
