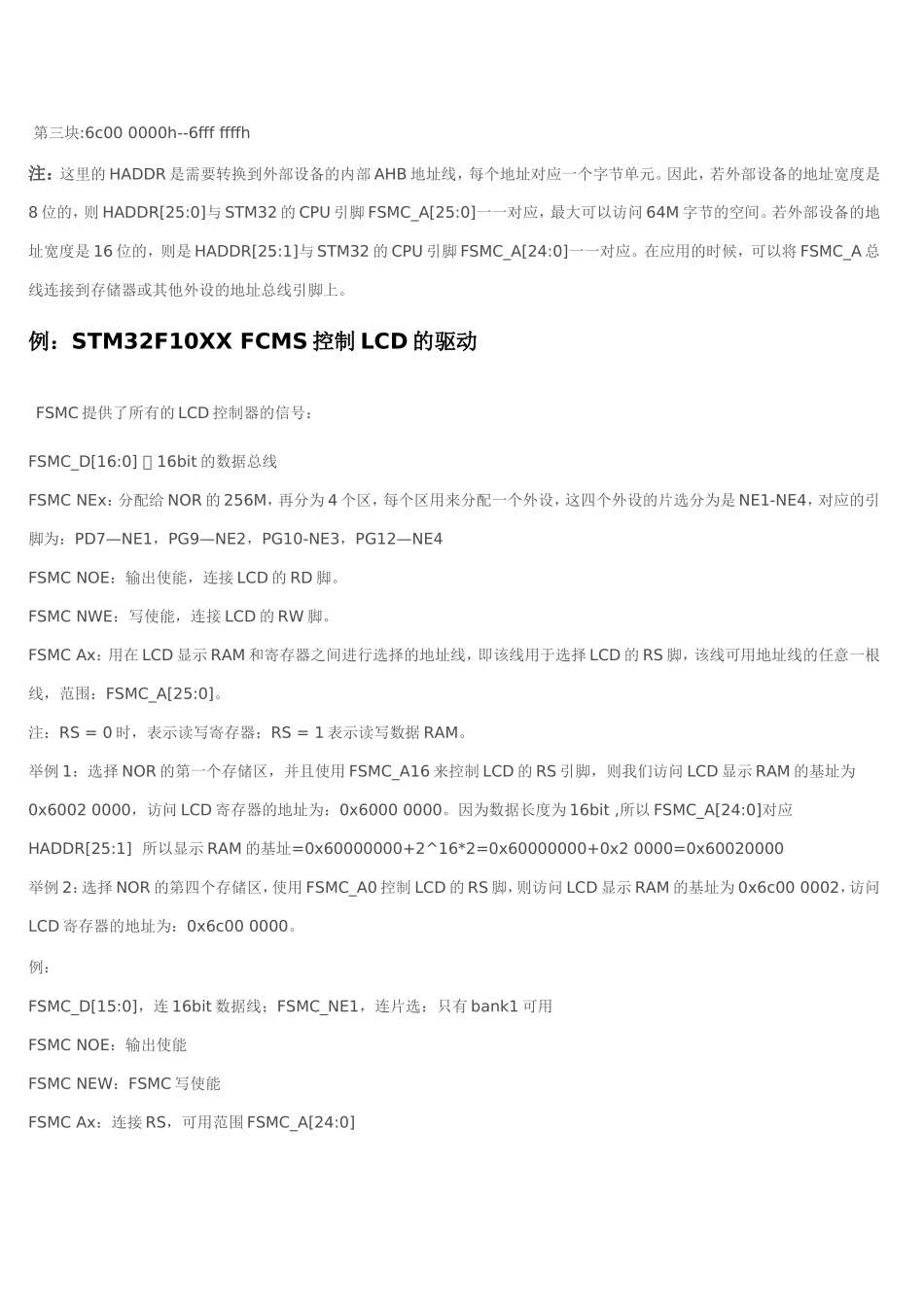

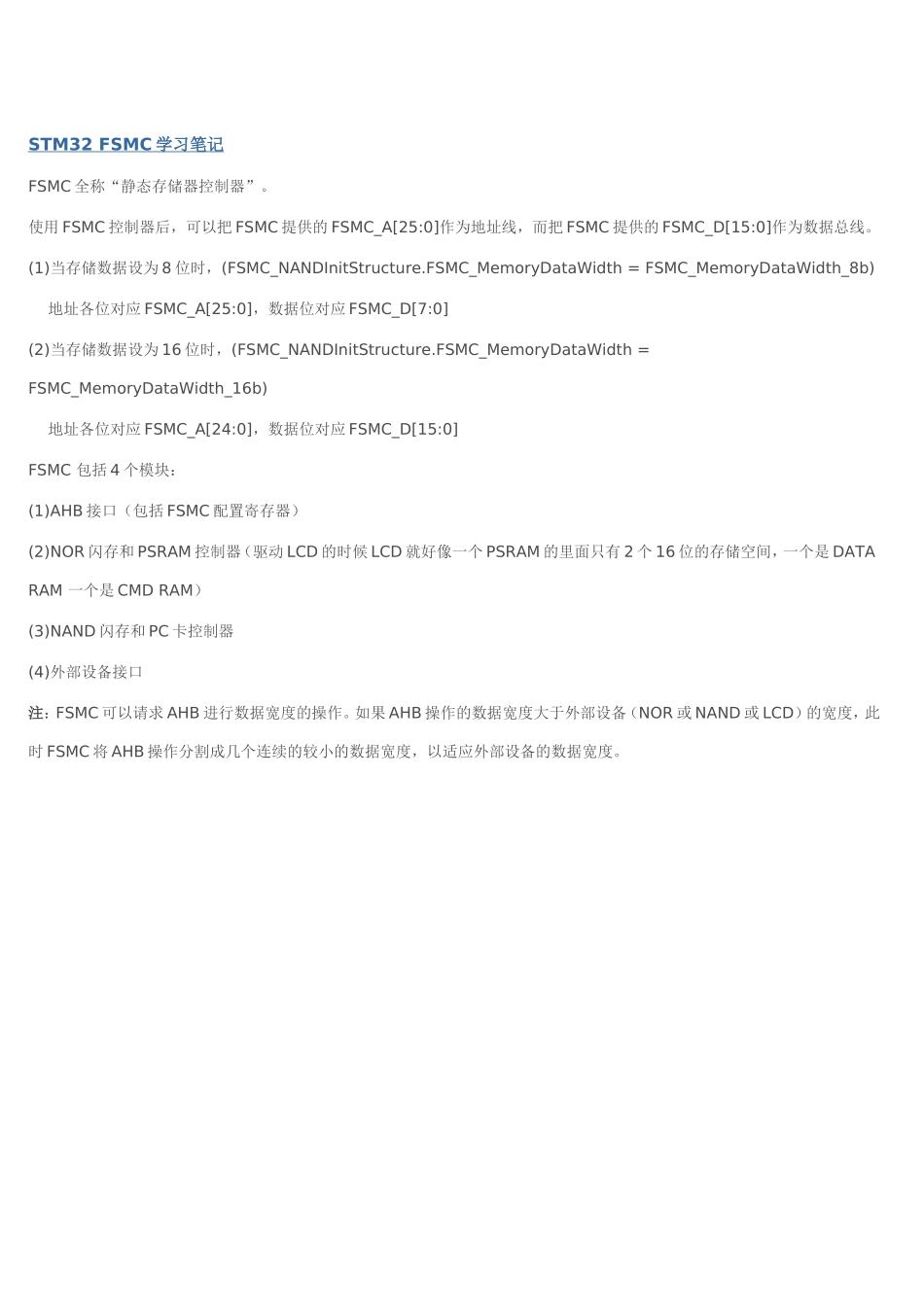

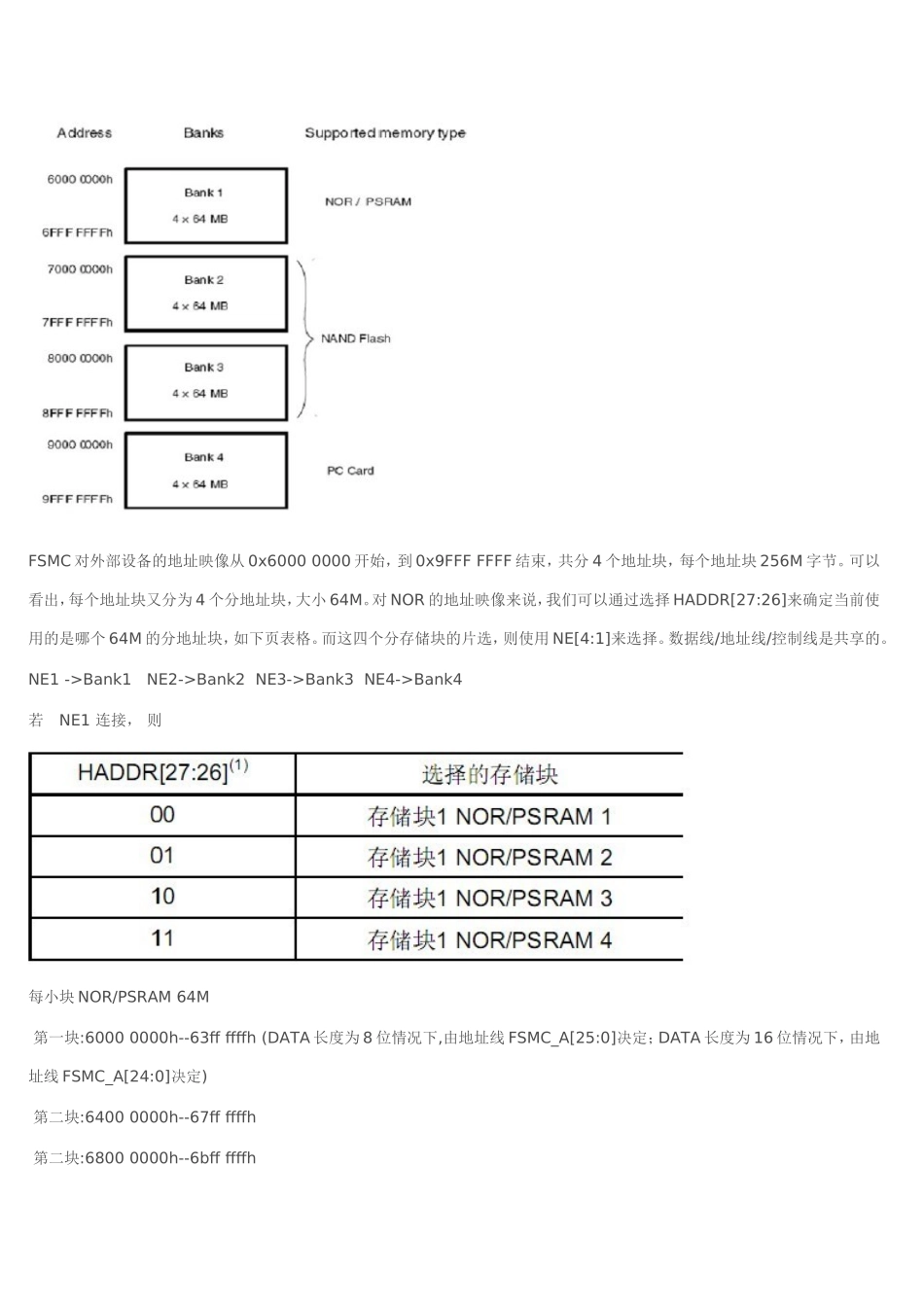

STM32FSMC学习笔记FSMC全称“静态存储器控制器”。使用FSMC控制器后，可以把FSMC提供的FSMC_A[25:0]作为地址线，而把FSMC提供的FSMC_D[15:0]作为数据总线。(1)当存储数据设为8位时，(FSMC_NANDInitStructure.FSMC_MemoryDataWidth=FSMC_MemoryDataWidth_8b)地址各位对应FSMC_A[25:0]，数据位对应FSMC_D[7:0](2)当存储数据设为16位时，(FSMC_NANDInitStructure.FSMC_MemoryDataWidth=FSMC_MemoryDataWidth_16b)地址各位对应FSMC_A[24:0]，数据位对应FSMC_D[15:0]FSMC包括4个模块：(1)AHB接口（包括FSMC配置寄存器）(2)NOR闪存和PSRAM控制器（驱动LCD的时候LCD就好像一个PSRAM的里面只有2个16位的存储空间，一个是DATARAM一个是CMDRAM）(3)NAND闪存和PC卡控制器(4)外部设备接口注：FSMC可以请求AHB进行数据宽度的操作。如果AHB操作的数据宽度大于外部设备（NOR或NAND或LCD）的宽度，此时FSMC将AHB操作分割成几个连续的较小的数据宽度，以适应外部设备的数据宽度。FSMC对外部设备的地址映像从0x60000000开始，到0x9FFFFFFF结束，共分4个地址块，每个地址块256M字节。可以看出，每个地址块又分为4个分地址块，大小64M。对NOR的地址映像来说，我们可以通过选择HADDR[27:26]来确定当前使用的是哪个64M的分地址块，如下页表格。而这四个分存储块的片选，则使用NE[4:1]来选择。数据线/地址线/控制线是共享的。NE1->Bank1NE2->Bank2NE3->Bank3NE4->Bank4若NE1连接，则每小块NOR/PSRAM64M第一块:60000000h--63ffffffh(DATA长度为8位情况下,由地址线FSMC_A[25:0]决定；DATA长度为16位情况下，由地址线FSMC_A[24:0]决定)第二块:64000000h--67ffffffh第二块:68000000h--6bffffffh第三块:6c000000h--6fffffffh注：这里的HADDR是需要转换到外部设备的内部AHB地址线，每个地址对应一个字节单元。因此，若外部设备的地址宽度是8位的，则HADDR[25:0]与STM32的CPU引脚FSMC_A[25:0]一一对应，最大可以访问64M字节的空间。若外部设备的地址宽度是16位的，则是HADDR[25:1]与STM32的CPU引脚FSMC_A[24:0]一一对应。在应用的时候，可以将FSMC_A总线连接到存储器或其他外设的地址总线引脚上。例：STM32F10XXFCMS控制LCD的驱动FSMC提供了所有的LCD控制器的信号：FSMC_D[16:0]􀃆16bit的数据总线FSMCNEx：分配给NOR的256M，再分为4个区，每个区用来分配一个外设，这四个外设的片选分为是NE1-NE4，对应的引脚为：PD7—NE1，PG9—NE2，PG10-NE3，PG12—NE4FSMCNOE：输出使能，连接LCD的RD脚。FSMCNWE：写使能，连接LCD的RW脚。FSMCAx：用在LCD显示RAM和寄存器之间进行选择的地址线，即该线用于选择LCD的RS脚，该线可用地址线的任意一根线，范围：FSMC_A[25:0]。注：RS=0时，表示读写寄存器；RS=1表示读写数据RAM。举例1：选择NOR的第一个存储区，并且使用FSMC_A16来控制LCD的RS引脚，则我们访问LCD显示RAM的基址为0x60020000，访问LCD寄存器的地址为：0x60000000。因为数据长度为16bit,所以FSMC_A[24:0]对应HADDR[25:1]所以显示RAM的基址=0x60000000+2^16*2=0x60000000+0x20000=0x60020000举例2：选择NOR的第四个存储区，使用FSMC_A0控制LCD的RS脚，则访问LCD显示RAM的基址为0x6c000002，访问LCD寄存器的地址为：0x6c000000。例：FSMC_D[15:0]，连16bit数据线；FSMC_NE1，连片选：只有bank1可用FSMCNOE：输出使能FSMCNEW：FSMC写使能FSMCAx：连接RS，可用范围FSMC_A[24:0]一般使用模式B来做LCD的接口控制，不适用外扩模式。并且读写操作的时序一样。此种情况下，我们需要使用三个参数：ADDSET，DATAST，ADDHOLD。这三个参数在位域FSMC_TCRx中设置。当HCLK的频率是72MHZ，使用模式B，则有如下时序：地址建立时间：0x1地址保持时间：0x0数据建立时间：0x2注：这里地址建立地址保持数据建立三个时间不知道怎么设出来的。。。。。我是根据别人的经验来设定的。高手知道这个设置不同有什么区别的话，请指教，谢谢:)/********************************************************************************函数名:LCD_CtrlLinesConfig*参数:无*返回:无*功能:配置LCD控制口线，FSMC管脚设置为复用功能*/staticvoidLCD_CtrlLin...
