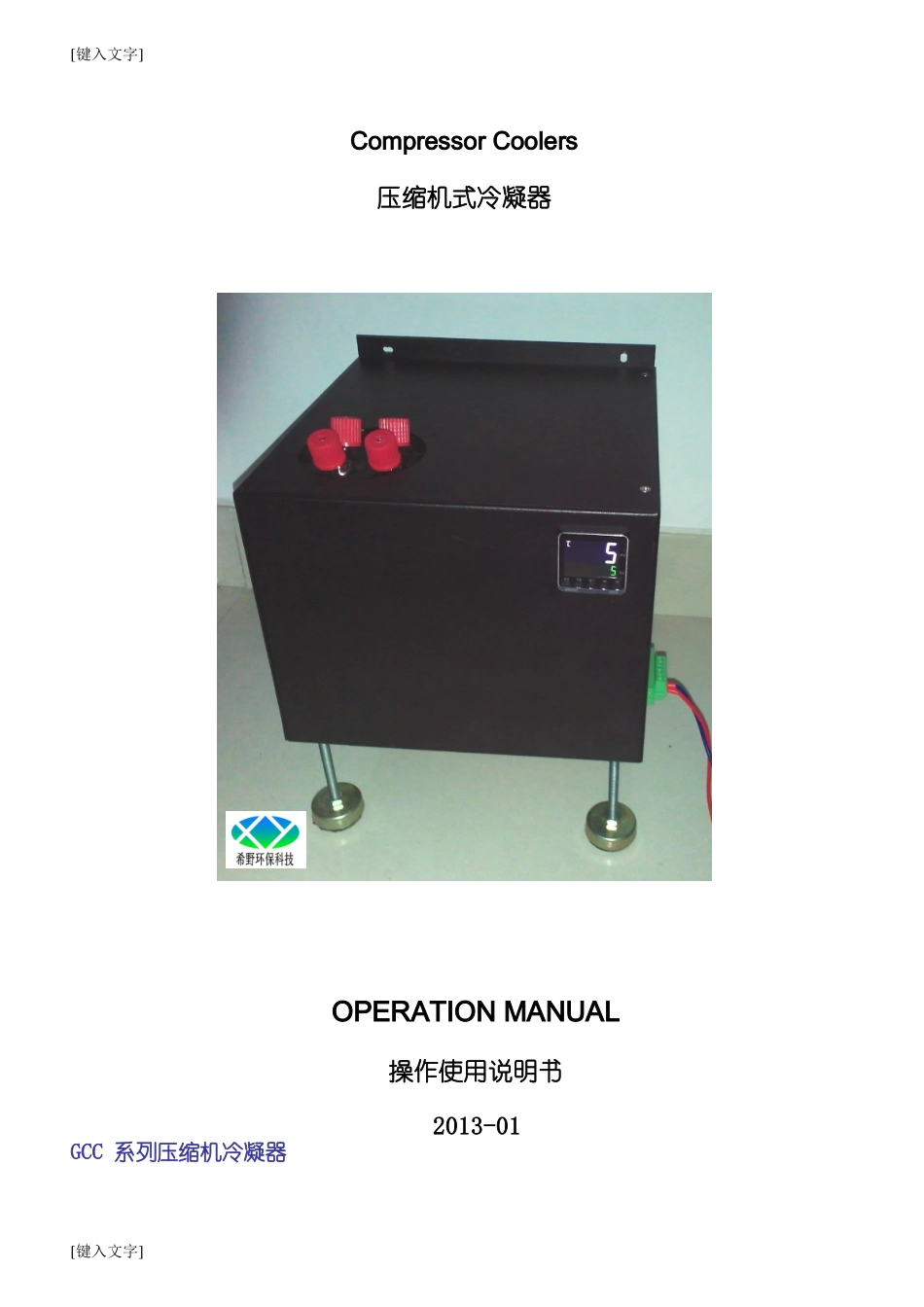

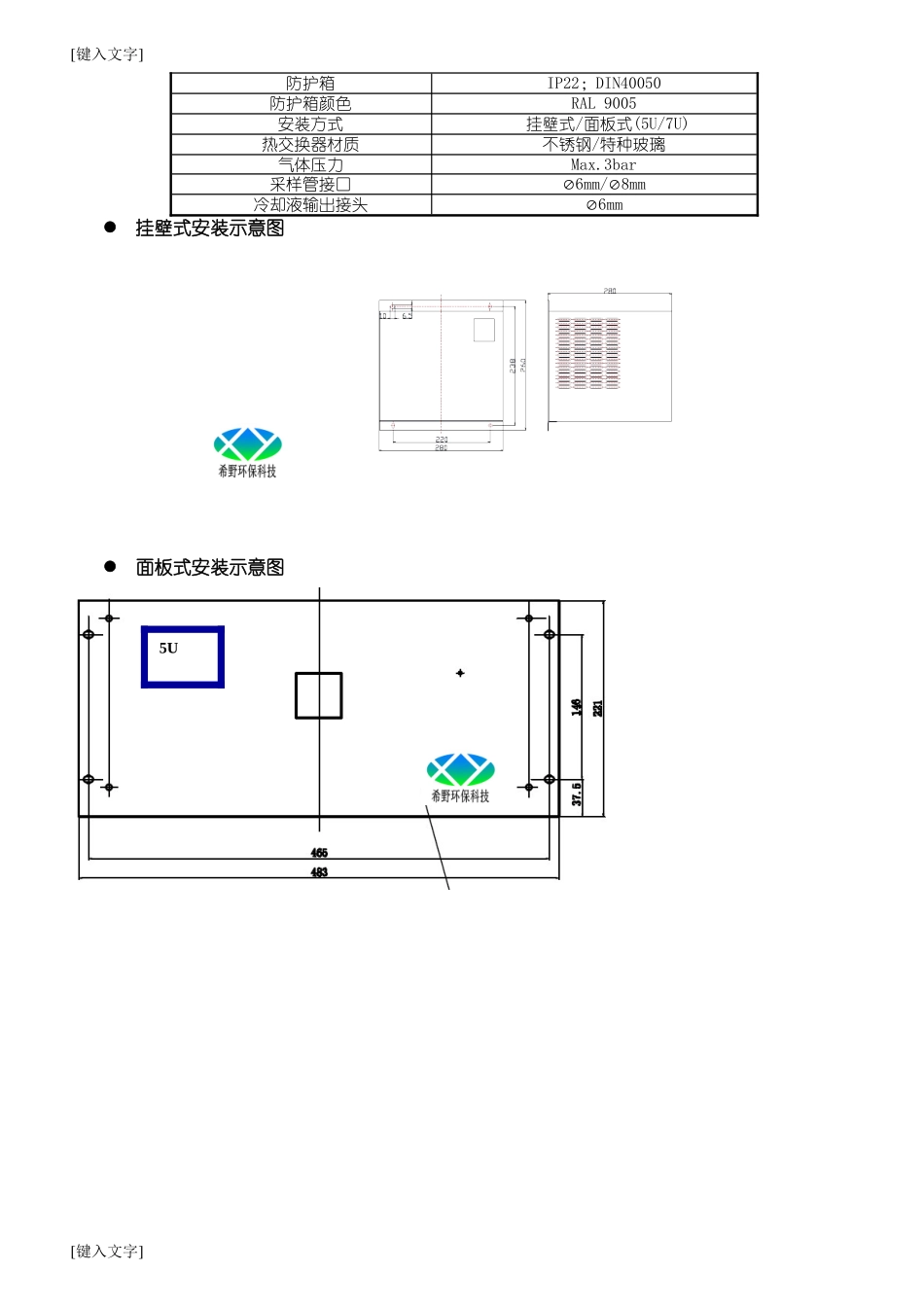

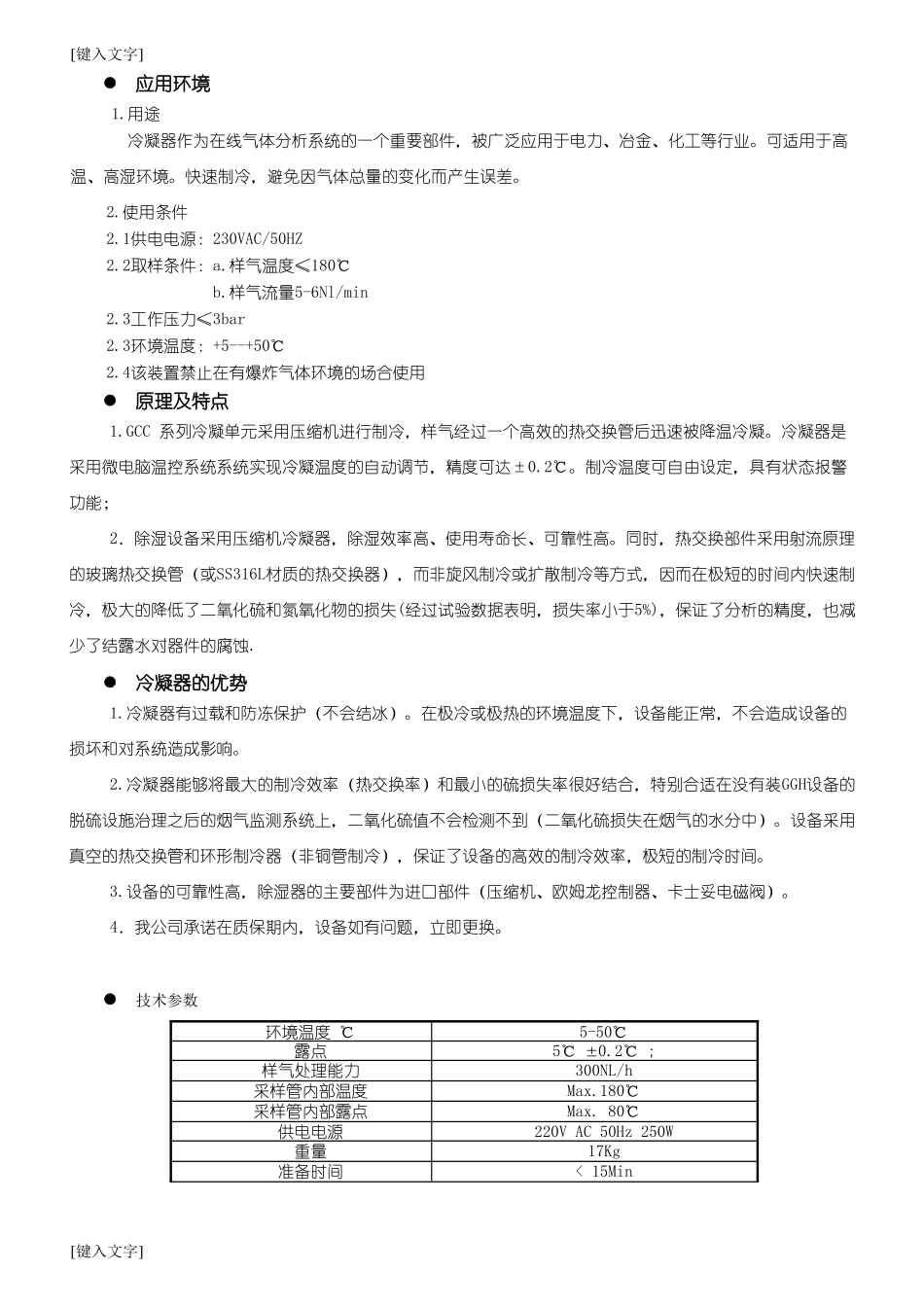

[键入文字]CompressorCoolers压缩机式冷凝器OPERATIONMANUAL操作使用说明书2013-01GCC系列压缩机冷凝器[键入文字][键入文字]应用环境1.用途冷凝器作为在线气体分析系统的一个重要部件，被广泛应用于电力、冶金、化工等行业。可适用于高温、高湿环境。快速制冷，避免因气体总量的变化而产生误差。2.使用条件2.1供电电源：230VAC/50HZ2.2取样条件：a.样气温度≤180℃b.样气流量5-6Nl/min2.3工作压力≤3bar2.3环境温度：+5--+50℃2.4该装置禁止在有爆炸气体环境的场合使用原理及特点1.GCC系列冷凝单元采用压缩机进行制冷，样气经过一个高效的热交换管后迅速被降温冷凝。冷凝器是采用微电脑温控系统系统实现冷凝温度的自动调节，精度可达±0.2℃。制冷温度可自由设定，具有状态报警功能；2．除湿设备采用压缩机冷凝器，除湿效率高、使用寿命长、可靠性高。同时，热交换部件采用射流原理的玻璃热交换管（或SS316L材质的热交换器），而非旋风制冷或扩散制冷等方式，因而在极短的时间内快速制冷，极大的降低了二氧化硫和氮氧化物的损失(经过试验数据表明，损失率小于5%)，保证了分析的精度，也减少了结露水对器件的腐蚀.冷凝器的优势1.冷凝器有过载和防冻保护（不会结冰）。在极冷或极热的环境温度下，设备能正常，不会造成设备的损坏和对系统造成影响。2.冷凝器能够将最大的制冷效率（热交换率）和最小的硫损失率很好结合，特别合适在没有装GGH设备的脱硫设施治理之后的烟气监测系统上，二氧化硫值不会检测不到（二氧化硫损失在烟气的水分中）。设备采用真空的热交换管和环形制冷器（非铜管制冷），保证了设备的高效的制冷效率，极短的制冷时间。3.设备的可靠性高，除湿器的主要部件为进口部件（压缩机、欧姆龙控制器、卡士妥电磁阀）。4．我公司承诺在质保期内，设备如有问题，立即更换。技术参数环境温度℃5-50℃露点5℃0.2℃;样气处理能力300NL/h采样管内部温度Max.180℃采样管内部露点Max.80℃供电电源220VAC50Hz250W重量17Kg准备时间<15Min[键入文字][键入文字]防护箱IP22；DIN40050防护箱颜色RAL9005安装方式挂壁式/面板式(5U/7U)热交换器材质不锈钢/特种玻璃气体压力Max.3bar采样管接口6mm/8mm冷却液输出接头6mm挂壁式安装示意图面板式安装示意图[键入文字]5U[键入文字]安全提示本手册包括确保仪器安全使用及保证仪器的安全状态，使用者所遵守的警告和安全阅读以下说明。1.遵守手册的各项要求，保管好手册，以备随时参考。2.仪器测试时，错误操作会导致仪器的事故及损坏。2.1为了安全操作本仪器，请使用者仔细阅读使用手册的相关操作部分。避免错误操作造成对设备的损坏。3.确保设备供电电源为AC220V±10%,50HZ±10%电源。不合要求的电源会对设备造成致命损害。4.如果仪器表面潮湿或操作者手湿，请勿操作本仪器。5.设置温度不要低于0℃，防止结冰冻坏设备。6.不得擅自更换零部件和改动仪器结构，需要时应通知系统专职人员进行，在开启和使用产品前，请认真阅读操作规程。7.设备不能用在危险地方。8.安装、维护、检查和任何必要的维修，都要由专业人员操作，并且要符合相关操作说明。设备现场安装说明1.按照冷凝器安装示意图要求垂直安装在机柜上；2.依照现场实际情况连接采样管线、阀、抽气泵等设备，注意冷腔进出口标示，注意插进冷排水口的气管不能太长，以过密封垫为宜。由于是玻璃制品，在上紧螺帽时要小心。密封垫是漏气故障点多发处；3.按照电路连接示意图连接电路；4.确认气路、电路连接无误后，上电；5.根据需要修改温控器参数，一般出厂前都已经按照客户需求设定好了参数。电气管路连接注意！在任何环境下，当设置高压设备时，正常电压最高1000伏，并遵守VDE0100和VDE0170/171，0165。必须提供外部主开关和匹配的保险丝。主电路必须配备相应的保险丝和额定电流（过流保护）。[键入文字]7U[键入文字]推荐使用高温报警。在报警的情况下，可以停止泵工作，保证分析仪的安全使用。运输与保管1.分析系统在运输保管过程中要防雨，防震，防摔，防倒置;2.气体冷凝器和其他配件小心的被移出包装箱;3.检查传输过程中的损坏情况，并及时通知送货人货品...
