掺混合材料的硅酸盐水泥正式版VIP免费

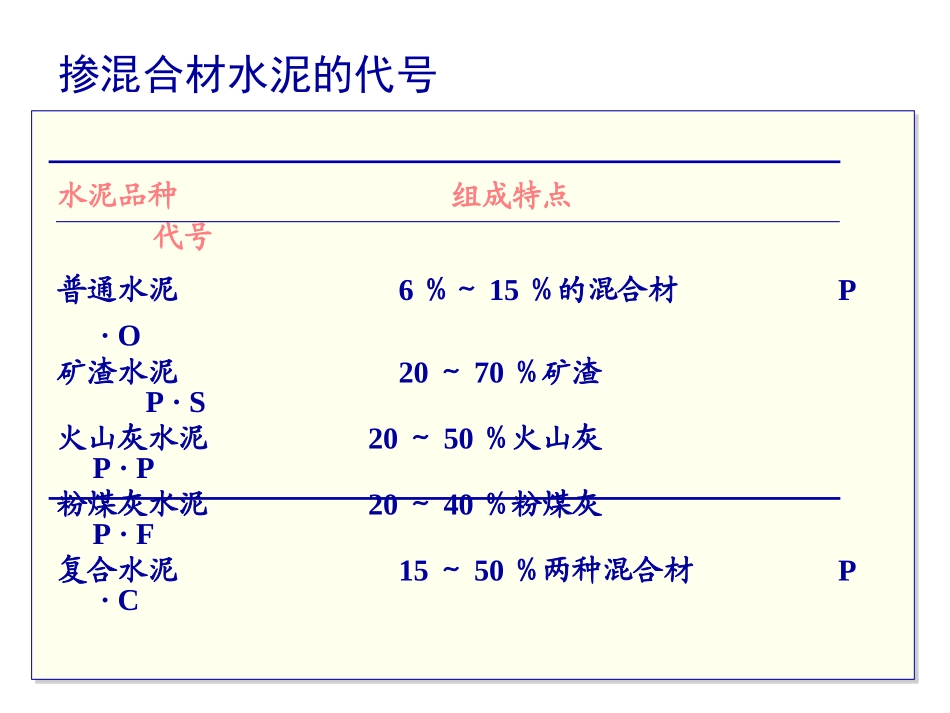

土木工程3.3掺混合材料的硅酸盐水泥掺混合材的硅酸盐水泥品种硅酸盐水泥熟料＋石膏＋＋＋＋＋6~15%混合材普通硅酸盐水泥20~70%矿渣矿渣硅酸盐水泥20~50%火山灰火山灰硅酸盐水泥20~40%粉煤灰粉煤灰硅酸盐水泥16~50%两种混合材复合硅酸盐水泥掺混合材硅酸盐水泥的凝结硬化和性能与所掺混合材的种类与掺量密切相关！掺混合材水泥的代号水泥品种组成特点代号普通水泥6％～15％的混合材P·O矿渣水泥20～70％矿渣P·S火山灰水泥20～50％火山灰P·P粉煤灰水泥20～40％粉煤灰P·F复合水泥15～50％两种混合材P·C3.3.1混合材料及其分类混合材料为了改善水泥性能、提高水泥的产量，在生产时掺入的天然或人工矿物质材料。活性混合材料具有潜在水硬性或火山灰特性，或者兼具有潜在水硬性和火山灰特性的混合材料。•粒化高炉矿渣；•粉煤灰；•火山灰质混合材料非活性混合材料不具有潜在水硬性或质量活性指标不能达到规定要求的混合材料。如磨细石灰石粉、磨细石英砂等。3.3.1混合材料及其分类活性混合材料活性混合材料是具有较高的火山灰性或潜在的水硬性或两者兼有，性能符合有关国家标准的矿物材料。•火山灰性：指一种材料磨成细粉，单独不具有水硬性，但在常温下与石灰一起和水拌合后，能生成具有水硬性化合物的性能。•潜在的水硬性：指将磨细的材料与水拌合后，在有少量激发剂的情况下，具有水硬性的性能。活性混合材料•粒化高炉矿渣粒化高炉矿渣是炼铁高炉的熔融矿渣经急速冷却而成的松软颗粒，其粒径一般为0.5～5mm。矿渣经水淬的原因，就是要使之形成无定形的玻璃体，具有热力学不稳定性，因此具有活性。活性混合材料•火山灰质混合材料凡是天然或人工的以氧化硅、氧化铝为主要成分，具有火山灰性的矿物材料，称为火山灰质混合材料。如火山灰、凝灰岩、煤矸石渣等。•粉煤灰是以煤粉为燃料的火力发电厂从其锅炉烟气中收集下来的粉末，又称飞灰。粉煤灰中含有较多的活性SiO2、Al2O3，具有较高的活性。3.活性混合材的作用火山灰反应：xCa(OH)2+SiO2+mH2O=xCaOSiO2nH2OxCa(OH)2+Al2O3+mH2O=xCaOAl2O3nH2O稀释作用减少水泥中熟料矿物含量，降低水化热；减少水泥石中Ca(OH)2的含量。超细粉末的密实填充效应活性矿物粉磨颗粒与石灰的反应3d7d49d182d掺加粉煤灰的水泥的水化热掺加粉煤灰的水泥石中Ca(OH)2的含量矿渣掺量对硬化水泥浆中Ca(OH)2的影响非活性混合材料经磨细后加入水泥中不具有或只具有微弱的化学活性，在水泥水化中基本上不参加化学反应，仅起提高产量、降低水泥强度等级、节约水泥熟料的作用，因此又称为填充性混合材料。如石英砂、石灰石、粘土等。3.3.2掺混合材料的硅酸盐水泥普通硅酸盐水泥：硅酸盐水泥熟料+适量石膏+6%~15%混合材料磨细制成；矿渣硅酸盐水泥：硅酸盐水泥熟料+适量石膏+20%~70%粒化高炉矿渣磨细制成；火山灰质硅酸盐水泥：硅酸盐水泥熟料+适量石膏+20%~50%火山灰质混合材料磨细制成；粉煤灰硅酸盐水泥：硅酸盐水泥熟料+适量石膏+20%~40%粉煤灰混合材料磨细制成；一、普通硅酸盐水泥（代号P·O）定义硅酸盐水泥熟料＋6％～1５％的混合材料＋适量石膏技术性质要求（与硅酸盐水泥相比）相同点•MgO含量、SO3含量、初凝时间、安定性的技术要求相同。不同点•细度：80μm方孔筛筛余量不超过10.0%；•终凝时间：不迟于10h；•烧失量：不得大于5.0%；一、普通硅酸盐水泥•强度等级：普通硅酸盐水泥分为32.5、32.5R、42.5、42.5R、52.5、52.5R六个强度等级。各龄期的强度不低于下表的规定。强度等级抗压强度，MPa抗折强度，MPa3d28d3d28d32.532.5R42.542.5R52.552.5R11.016.016.021.022.026.032.532.542.542.552.552.52.53.53.54.04.05.05.55.56.56.57.07.0一、普通硅酸盐水泥主要特性（1）早期强度略低，后期强度高。（2）水化热略低。（3）抗渗性好，抗冻性好。（4）抗侵蚀、抗腐蚀能力稍好。（5）耐磨性较好；耐热性能较好。应用普通硅酸盐水泥的应用范围和硅酸盐水泥相同。二、矿渣水泥、粉煤灰水泥、火山灰水泥定义技术性质要求（与普通水泥相比）相同点•MgO含量、细度、凝结时间、安定性的技术要求相同。不...
