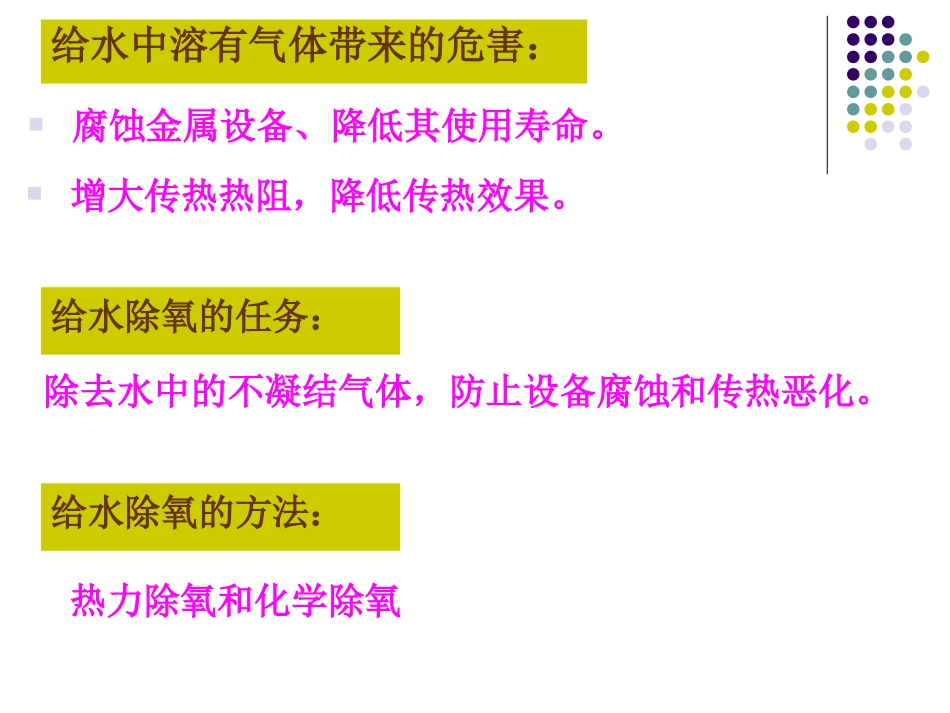

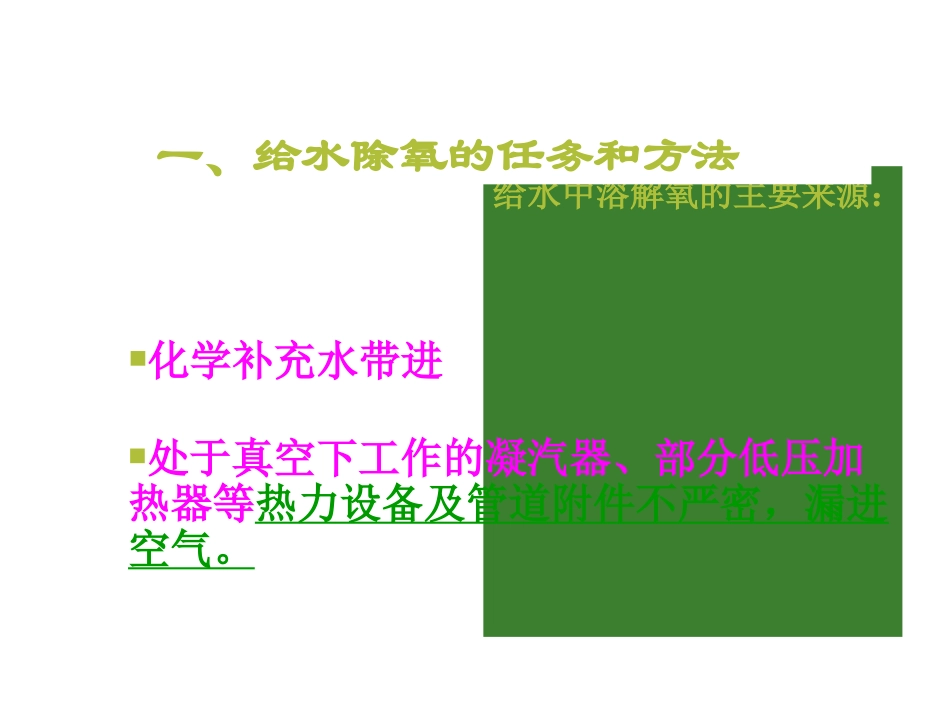

除氧器及管道系统介绍给水中溶解氧的主要来源：处于真空下工作的凝汽器、部分低压加热器等热力设备及管道附件不严密，漏进空气。化学补充水带进一、给水除氧的任务和方法给水中溶有气体带来的危害：增大传热热阻，降低传热效果。腐蚀金属设备、降低其使用寿命。给水除氧的方法：热力除氧和化学除氧给水除氧的任务：除去水中的不凝结气体，防止设备腐蚀和传热恶化。利用某些与氧气发生化学反应的化学药剂如联氨和氨，使之和水中的迅速发生化学反应，生成不与金属发生腐蚀的物质而达到除氧的目的。(用化学药剂除氧）化学除氧：因化学除氧不能除去氧以外的其他气体，且化学药剂价格较贵，故电厂中只作为辅助除氧。热力除氧原理当水被定压加热时，水蒸发的蒸汽量不断增加，使液面上水蒸气的分压力升高，其他气体的分压力不断降低，从水中逸出后及时排出。当水加热至除氧器压力下的饱和温度时，水蒸气的压力就会接近水面上的全压力，此时水面上其它气体的分压力将趋近于零，于是溶解在水中的气体将会从水中逸出而被除去。二、热力除氧保证热力除氧效果的基本条件：被除氧的水与加热蒸汽应有足够的接触面积，蒸汽与水应逆向流动。必须把水中逸出的气体及时排走，以保证液面上氧气及其它气体的分压力减至零或最小。水必须加热到除氧器工作压力下的饱和温度三、除氧器的类型按工作压力分为：常用于中、低压凝汽式发电厂和中压热电厂。工作压力略高于大气压力，一般为0.12MPa，以便将水中离析出来的气体排入大气。1、大气式除氧器2、高压除氧器节省投资。提高了锅炉运行的安全可靠性。除氧效果好。防止产生“自生沸腾”。优点：广泛用于高压及其以上机组自生沸腾：指过量的温度较高的汽、水流进除氧器，其汽化产生的蒸汽量已满足加热蒸汽的需要，使进入除氧器的主凝结水不需要回热抽汽加热就能沸腾。危害：自生沸腾时，除氧器内部汽与水的逆向流动遭到破坏，除氧器中形成蒸汽层，阻碍气体的逸出，使除氧效果恶化。同时除氧器内压力升高,排汽增大,工质和热量损失增大。3、真空除氧器布置在凝汽器下部，对凝结水和补充水进行除氧。主要与高压除氧器配合使用1-集水板2-淋水盘3-溅水板4-分离出的氧气5-热水井四、除氧器的结构淋水盘式除氧器l一配水槽；2一筛盘；3一蒸汽分配箱l一加热蒸汽管；2一环形配水管；3—10t/h喷嘴；4一高压加热器疏水进水管；5一淋水区；6一支承圈；7一滤板；8一支承圈；9一进汽室；10一筒身；11一档水板；12一吊攀；13一不带钢Ω形填料；14一滤网；15一弹簧式安全阀；16一入孔；17一排气管；18一中心管喷雾填料式除氧器1-高加疏水进口2-喷嘴3-配水管4-挡汽板5-排气管6-凝结水进水管7-蒸汽进口管8-溅水盘9-筛盘10-补充水进口11-弧形板喷雾淋水盘式高压除氧器给水箱在给水系统中是凝结水泵与给水泵之间的缓冲容器。当机组在启动或负荷大幅度变化、凝结水系统故障或除氧器进水中断等异常情况下，可保证在一定的时间内不间断地向锅炉供水。除氧器给水箱定压连接五、除氧器在热力系统中的连接前置定压连接单独定压连接滑压连接前置定压连接单独定压连接滑压连接多用于中、高压带基本负荷的机组仅用于供热机组缺点：调节阀节流损失大，出水温度低。缺点：增加一台高加，投资大，应用少。优点：无节流损失，经济性高。多用于大容量机组,启动、甩负荷和低负荷时用辅助蒸汽加热六、除氧器的管道系统并列运行除氧器管道系统单元运行除氧器管道系统并列运行除氧器管道系统单元运行除氧器管道系统除氧器循环泵汽轮机抽汽辅助蒸汽汽轮机门杆漏汽高压轴封漏汽小汽轮机高压门杆漏汽连排扩容器来汽高加连续排汽主凝结水高加疏水锅炉暖风器疏水给水泵的再循环管电动给水泵给水管道给水泵的再循环管去再沸腾管汽动给水泵给水管道溢水管放水管下水管汽平衡管机组启动前可使给水箱中的水循环加热，以尽快除氧。除氧器上的管道：1、加热蒸汽管道：抽汽；辅助蒸汽；汽轮机高、中压阀杆漏汽、高压轴封漏汽；小汽轮机高压阀杆漏汽；锅炉连排扩容器来汽；高加连续排汽。3、与给水箱相连的管道：去汽动、电动给水泵的给水；给水泵再循环管；去再沸腾管；除氧器溢水、放...
