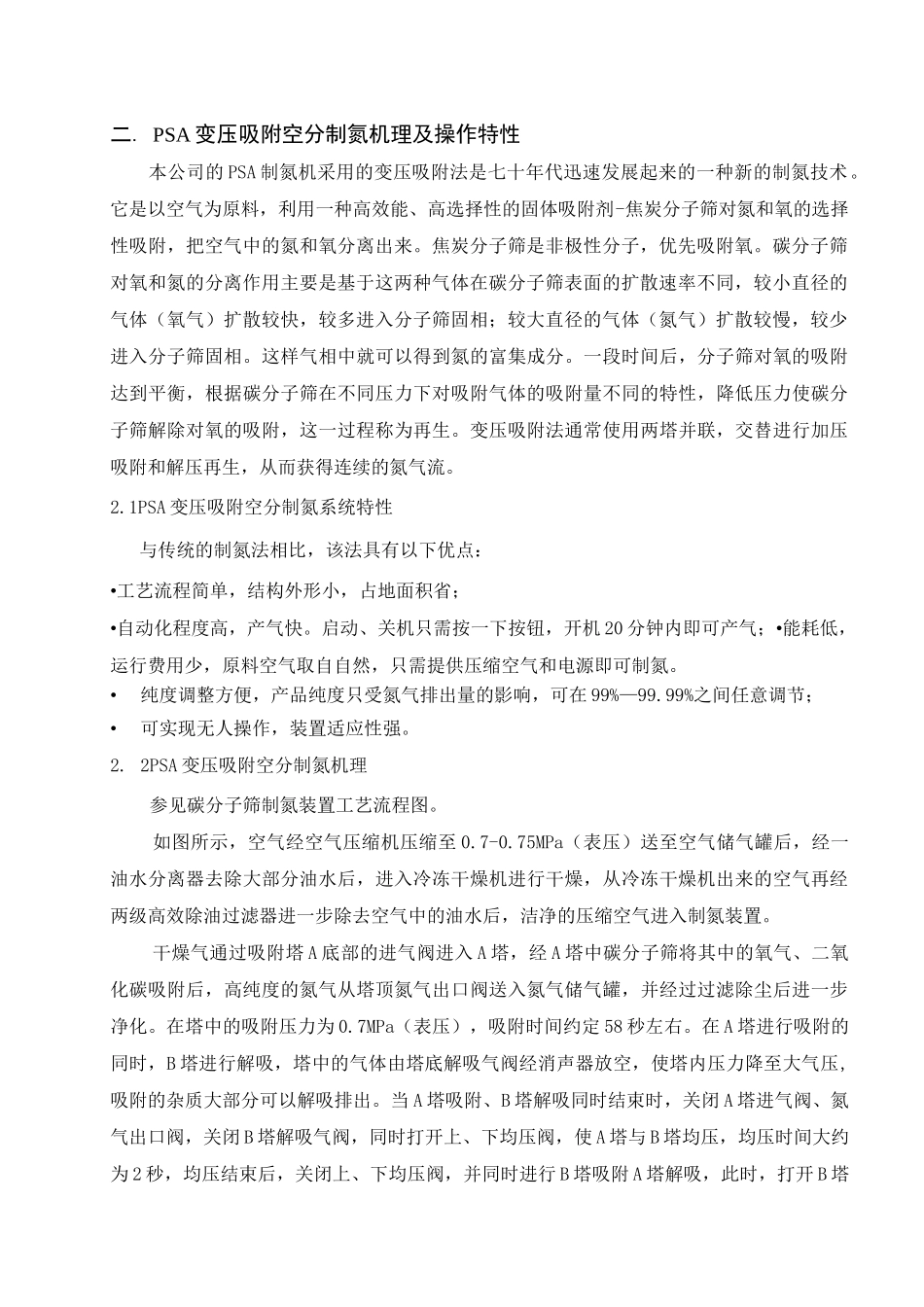

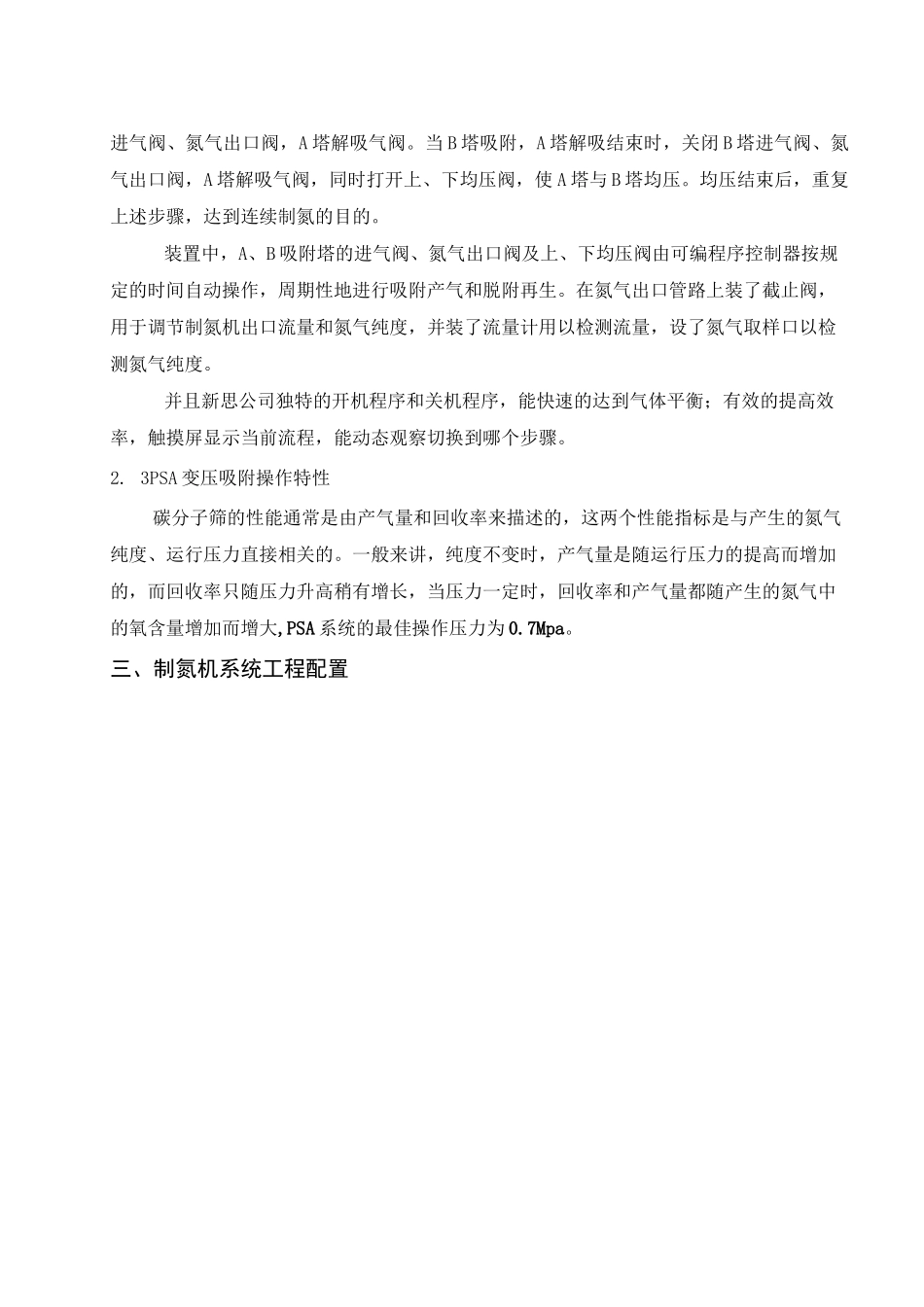

一、、八、亠前言二、PSA变压吸附空分制氮机理及操作特性三、制氮机系统工程配置四、安全警告五、主机控制系统六、技术文件七、安装八、维护与操作使用说明1．1概述：PSA变压吸附空分制氮机是以压缩空气为原料，采用新型吸附剂碳分子筛，在常温下利用变压吸附原理，将空气中氧气和氮气加以分离，从而获得纯度大于95%的氮气。本装置具有结构简单，操作方便，随用随开，能耗较低等优点，尤其适合于小规摸生产氮气的需要。广泛用于金属材料、机械零件的热处理保护气氛；合成纤维、石油化工、浮法玻璃等生产过程的充氮防氧化；食品保鲜；粮食储藏、中药防腐、茶叶保色等方面。1．2适用范围本说明书是关于操作和维护新恩工业PSA变压吸附制氮机系统的一般指南。其目的是帮助经过培训的操作人员进行系统的启动和停机，正常操作和一般性的维护调节。本说明书不适用于指示操作者进行特殊的操作和系统设置的更改。用户如需对系统的某些部分进行本说明书没有叙述的变更和修改，请与我公司直接联系，求得帮助。二.PSA变压吸附空分制氮机理及操作特性本公司的PSA制氮机采用的变压吸附法是七十年代迅速发展起来的一种新的制氮技术。它是以空气为原料，利用一种高效能、高选择性的固体吸附剂-焦炭分子筛对氮和氧的选择性吸附，把空气中的氮和氧分离出来。焦炭分子筛是非极性分子，优先吸附氧。碳分子筛对氧和氮的分离作用主要是基于这两种气体在碳分子筛表面的扩散速率不同，较小直径的气体（氧气）扩散较快，较多进入分子筛固相；较大直径的气体（氮气）扩散较慢，较少进入分子筛固相。这样气相中就可以得到氮的富集成分。一段时间后，分子筛对氧的吸附达到平衡，根据碳分子筛在不同压力下对吸附气体的吸附量不同的特性，降低压力使碳分子筛解除对氧的吸附，这一过程称为再生。变压吸附法通常使用两塔并联，交替进行加压吸附和解压再生，从而获得连续的氮气流。2.1PSA变压吸附空分制氮系统特性与传统的制氮法相比，该法具有以下优点：•工艺流程简单，结构外形小，占地面积省；•自动化程度高，产气快。启动、关机只需按一下按钮，开机20分钟内即可产气；•能耗低，运行费用少，原料空气取自自然，只需提供压缩空气和电源即可制氮。•纯度调整方便，产品纯度只受氮气排出量的影响，可在99%—99.99%之间任意调节；•可实现无人操作，装置适应性强。2.2PSA变压吸附空分制氮机理参见碳分子筛制氮装置工艺流程图。如图所示，空气经空气压缩机压缩至0.7-0.75MPa（表压）送至空气储气罐后，经一油水分离器去除大部分油水后，进入冷冻干燥机进行干燥，从冷冻干燥机出来的空气再经两级高效除油过滤器进一步除去空气中的油水后，洁净的压缩空气进入制氮装置。干燥气通过吸附塔A底部的进气阀进入A塔，经A塔中碳分子筛将其中的氧气、二氧化碳吸附后，高纯度的氮气从塔顶氮气出口阀送入氮气储气罐，并经过过滤除尘后进一步净化。在塔中的吸附压力为0.7MPa（表压），吸附时间约定58秒左右。在A塔进行吸附的同时，B塔进行解吸，塔中的气体由塔底解吸气阀经消声器放空，使塔内压力降至大气压,吸附的杂质大部分可以解吸排出。当A塔吸附、B塔解吸同时结束时，关闭A塔进气阀、氮气出口阀，关闭B塔解吸气阀，同时打开上、下均压阀，使A塔与B塔均压，均压时间大约为2秒，均压结束后，关闭上、下均压阀，并同时进行B塔吸附A塔解吸，此时，打开B塔进气阀、氮气出口阀，A塔解吸气阀。当B塔吸附，A塔解吸结束时，关闭B塔进气阀、氮气出口阀，A塔解吸气阀，同时打开上、下均压阀，使A塔与B塔均压。均压结束后，重复上述步骤，达到连续制氮的目的。装置中，A、B吸附塔的进气阀、氮气出口阀及上、下均压阀由可编程序控制器按规定的时间自动操作，周期性地进行吸附产气和脱附再生。在氮气出口管路上装了截止阀，用于调节制氮机出口流量和氮气纯度，并装了流量计用以检测流量，设了氮气取样口以检测氮气纯度。并且新思公司独特的开机程序和关机程序，能快速的达到气体平衡；有效的提高效率，触摸屏显示当前流程，能动态观察切换到哪个步骤。2.3PSA变压吸附操作特性碳分子筛的性能通常是由产气量和回收率来描述的，这两个性能指...
