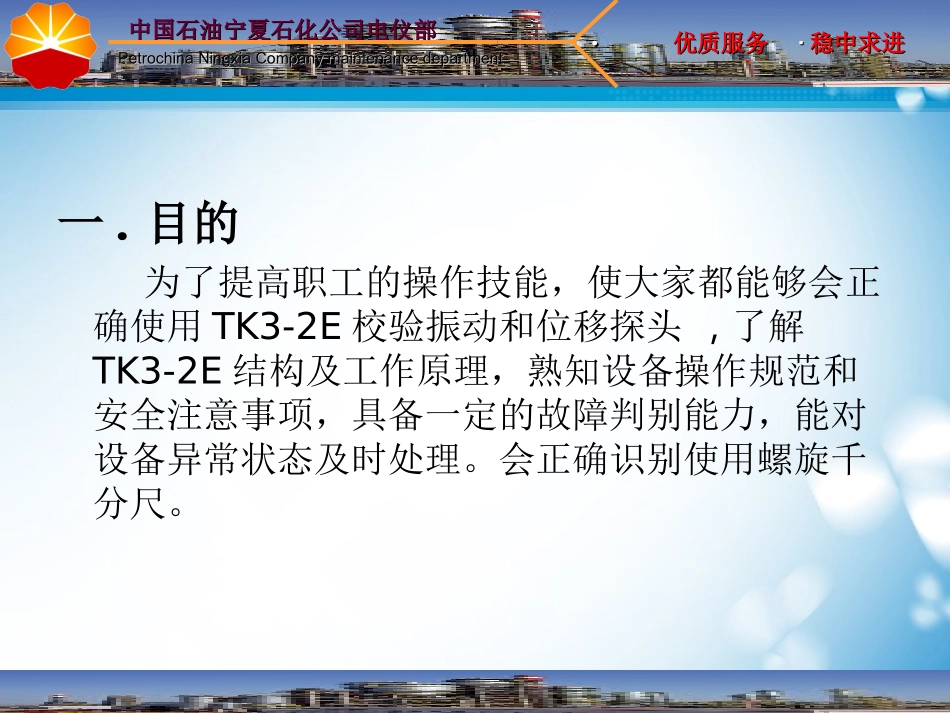

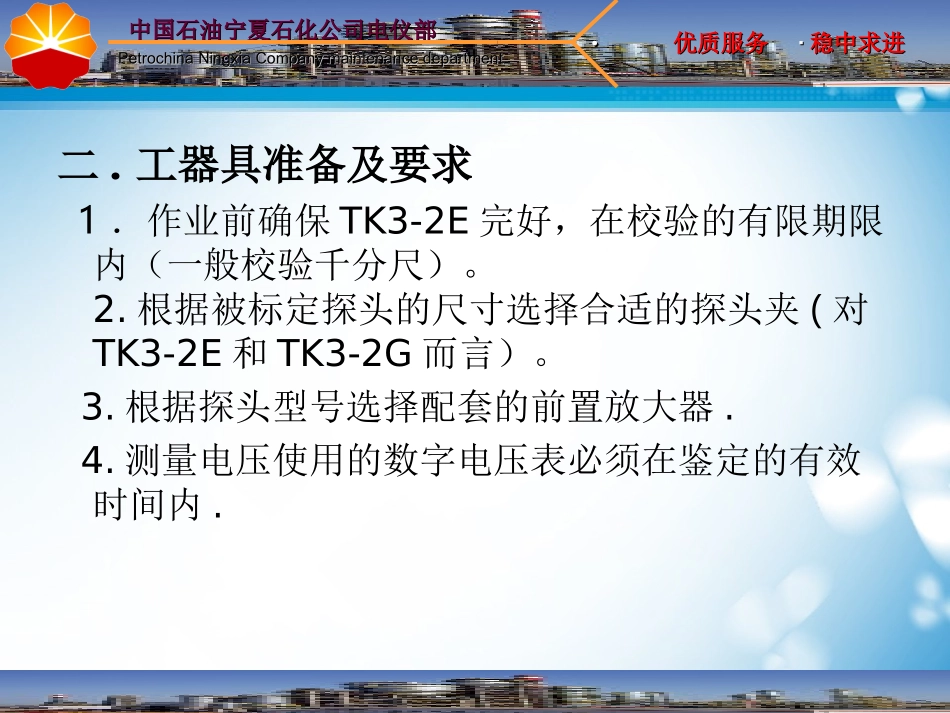

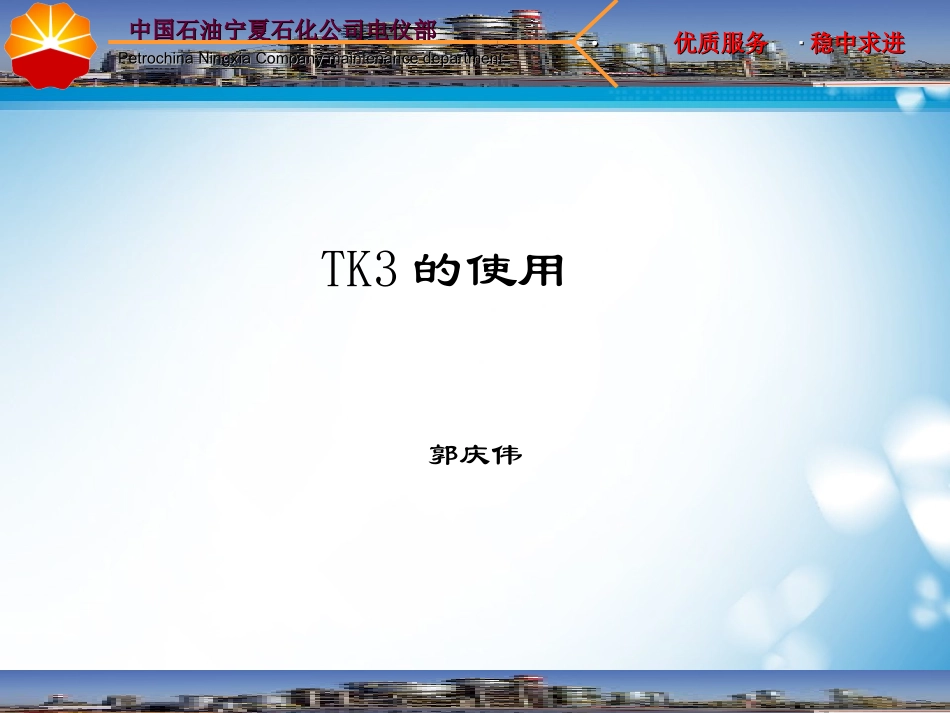

中国石油宁夏石化公司电仪部中国石油宁夏石化公司电仪部··优质服务优质服务··稳中求进稳中求进PetrochinaNingxiaCompanymaintenancedepartmentPetrochinaNingxiaCompanymaintenancedepartmentTK3的使用郭庆伟中国石油宁夏石化公司电仪部中国石油宁夏石化公司电仪部··优质服务优质服务··稳中求进稳中求进PetrochinaNingxiaCompanymaintenancedepartmentPetrochinaNingxiaCompanymaintenancedepartment一.目的为了提高职工的操作技能，使大家都能够会正确使用TK3-2E校验振动和位移探头,了解TK3-2E结构及工作原理，熟知设备操作规范和安全注意事项，具备一定的故障判别能力，能对设备异常状态及时处理。会正确识别使用螺旋千分尺。中国石油宁夏石化公司电仪部中国石油宁夏石化公司电仪部··优质服务优质服务··稳中求进稳中求进PetrochinaNingxiaCompanymaintenancedepartmentPetrochinaNingxiaCompanymaintenancedepartment二.工器具准备及要求1．作业前确保TK3-2E完好，在校验的有限期限内（一般校验千分尺）。2.根据被标定探头的尺寸选择合适的探头夹(对TK3-2E和TK3-2G而言）。3.根据探头型号选择配套的前置放大器.4.测量电压使用的数字电压表必须在鉴定的有效时间内.中国石油宁夏石化公司电仪部中国石油宁夏石化公司电仪部··优质服务优质服务··稳中求进稳中求进PetrochinaNingxiaCompanymaintenancedepartmentPetrochinaNingxiaCompanymaintenancedepartment三．作业前检查项目1.检查被校探头及组成电缆组件完整无损,接头无氧化锈蚀,端部的保护层不应有碰伤或剥落的痕迹.2.检查延伸电缆完整、无短路、无开路、接头无氧化锈蚀，保护层无破损。3.前置器完整无损，前置器与安装架之间要有良好的绝缘层。4.检查电源的输出电压是否合乎要求，要求输出电压必须在规定范围内。中国石油宁夏石化公司电仪部中国石油宁夏石化公司电仪部··优质服务优质服务··稳中求进稳中求进PetrochinaNingxiaCompanymaintenancedepartmentPetrochinaNingxiaCompanymaintenancedepartmentTK3-3E外观图四.认识TK3中国石油宁夏石化公司电仪部中国石油宁夏石化公司电仪部··优质服务优质服务··稳中求进稳中求进PetrochinaNingxiaCompanymaintenancedepartmentPetrochinaNingxiaCompanymaintenancedepartmentTK3-3GTK-3G外观图中国石油宁夏石化公司电仪部中国石油宁夏石化公司电仪部··优质服务优质服务··稳中求进稳中求进PetrochinaNingxiaCompanymaintenancedepartmentPetrochinaNingxiaCompanymaintenancedepartmentTK3-2G中国石油宁夏石化公司电仪部中国石油宁夏石化公司电仪部··优质服务优质服务··稳中求进稳中求进PetrochinaNingxiaCompanymaintenancedepartmentPetrochinaNingxiaCompanymaintenancedepartmentTK3-2E中国石油宁夏石化公司电仪部中国石油宁夏石化公司电仪部··优质服务优质服务··稳中求进稳中求进PetrochinaNingxiaCompanymaintenancedepartmentPetrochinaNingxiaCompanymaintenancedepartmentTKl3E组成五.结构1.千分轴组合2.摇杆组合3.电源接口4.电压选择开关5.速度控制旋钮6.电源开关中国石油宁夏石化公司电仪部中国石油宁夏石化公司电仪部··优质服务优质服务··稳中求进稳中求进PetrochinaNingxiaCompanymaintenancedepartmentPetrochinaNingxiaCompanymaintenancedepartment9．定位件10.外侧旋钮11.斜盘12.键相探头固定夹13.玫瑰型旋钮14.摇杆底座15.合销16.探头固定器17探头固定前端18.探头固定旋钮中国石油宁夏石化公司电仪部中国石油宁夏石化公司电仪部··优质服务优质服务··稳中求进稳中求进PetrochinaNingxiaCompanymaintenancedepartmentPetrochinaNingxiaCompanymaintenancedepartment10.外侧旋钮16.探头固定器17探头固定前端18.探头固定旋钮19.千分轴20.圆盘21.千分轴组合底座中国石油宁夏石化公司电仪部中国石油宁夏石化公司电仪部··优质服务优质服务··稳中求进稳中求进PetrochinaNingxiaCompanymaintenancedepartmentPetrochinaNingxiaCompanymaintenancedepartment六.综述本特利内华达TK-3状态监测校准仪器可以模拟机械运动，对...
