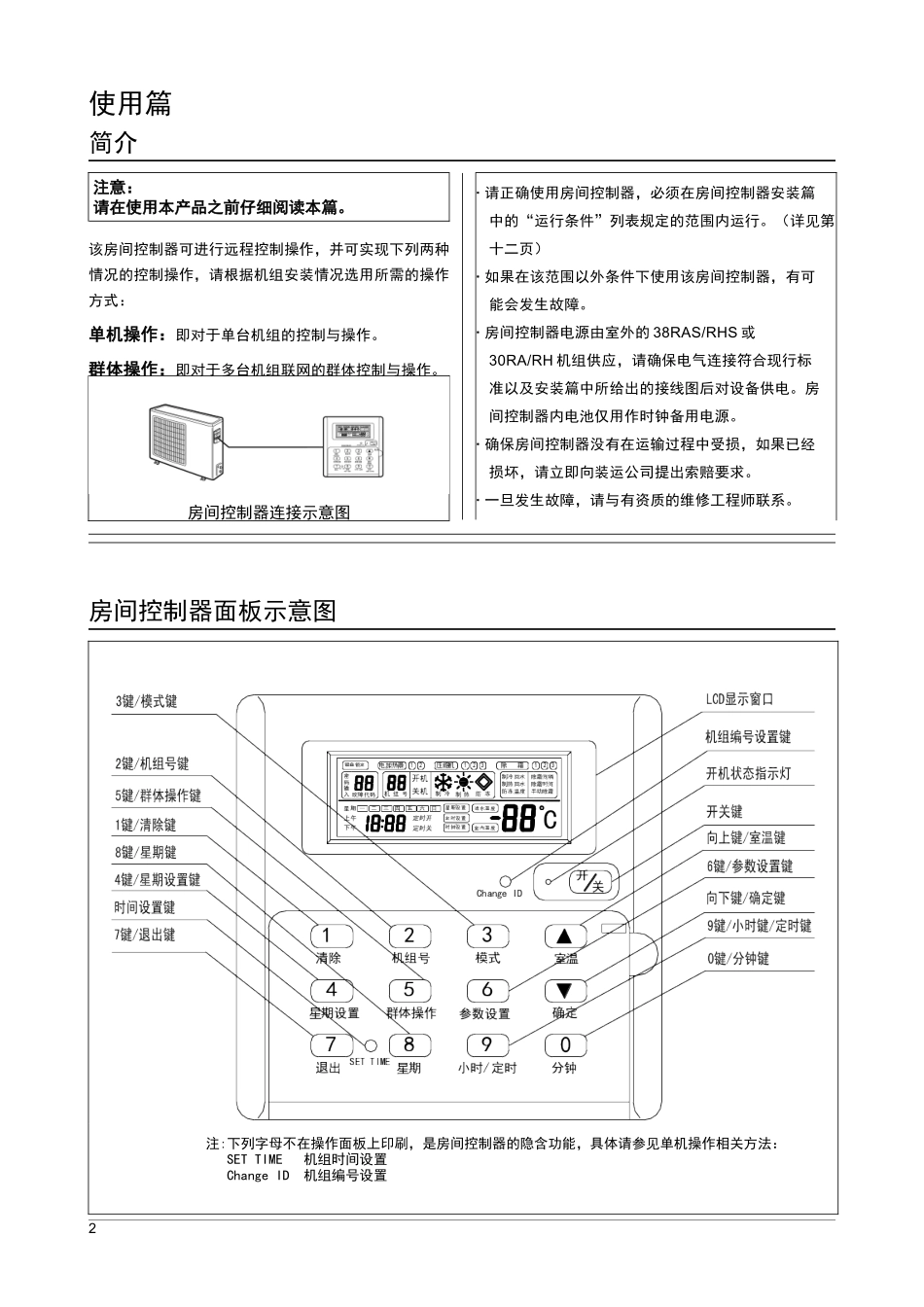

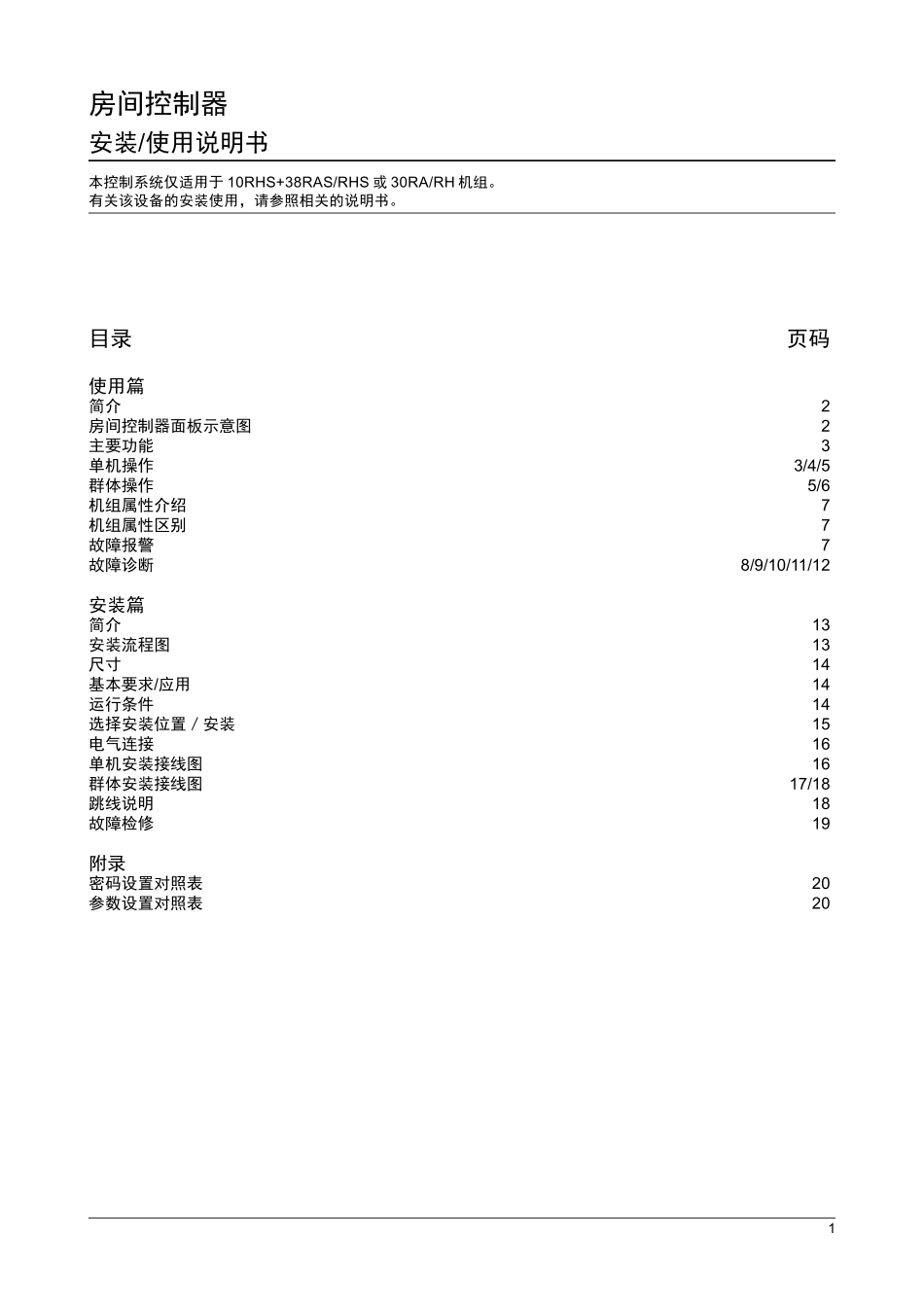

房间控制器安装/使用说明书本控制系统仅适用于10RHS+38RAS/RHS或30RA/RH机组。有关该设备的安装使用，请参照相关的说明书。目录页码使用篇简介2房间控制器面板示意图2主要功能3单机操作3/4/5群体操作5/6机组属性介绍7机组属性区别7故障报警7故障诊断8/9/10/11/12安装篇简介13安装流程图13尺寸14基本要求/应用14运行条件14选择安装位置／安装15电气连接16单机安装接线图16群体安装接线图17/18跳线说明18故障检修19附录密码设置对照表20参数设置对照表201使用篇简介注意：请在使用本产品之前仔细阅读本篇。·请正确使用房间控制器，必须在房间控制器安装篇中的“运行条件”列表规定的范围内运行。（详见第十二页）·如果在该范围以外条件下使用该房间控制器，有可能会发生故障。·房间控制器电源由室外的38RAS/RHS或30RA/RH机组供应，请确保电气连接符合现行标准以及安装篇中所给出的接线图后对设备供电。房间控制器内电池仅用作时钟备用电源。·确保房间控制器没有在运输过程中受损，如果已经损坏，请立即向装运公司提出索赔要求。·一旦发生故障，请与有资质的维修工程师联系。该房间控制器可进行远程控制操作，并可实现下列两种情况的控制操作，请根据机组安装情况选用所需的操作方式：单机操作：即对于单台机组的控制与操作。群体操作：即对于多台机组联网的群体控制与操作。房间控制器连接示意图房间控制器面板示意图2注:下列字母不在操作面板上印刷，是房间控制器的隐含功能，具体请参见单机操作相关方法：SETTIME机组时间设置ChangeID机组编号设置3使用篇主要功能房间控制器的主要功能是：·开／关机操作：打开和关闭机组，开机状态指示灯点亮表示开机。·运行模式控制：在制冷和制热两种模式之间切换(仅限于热泵机组)。·时钟设置：可以设置房间控制器当前时间。·定时开关/机操作：可以仅定时完成一次开/关机操作，此项功能只对单台机组有效。·星期定时：可以对单台机组设定一个星期内最多十四组不同的定时开/关机时间，用户可根据需要自行设定其中几组或全部。·机组运行时间查阅：查阅机组已开机时间。·机组运行温度浏览：查阅机组当前进水、出水、环境等温度值。·参数浏览／设置：可操作制冷回水、制热回水、冬季防冻和制冷出水防冻四个温度参数及除霜间隔和除霜运行两个时间参数。·手动除霜操作：用于恶劣环境下消除室外盘管结冰时的紧急处理。·故障复位操作：用于机组出现故障后的恢复操作。·电加热操作：电加热可独立设置激活或禁止。·键盘锁定操作：锁定键盘，避免不相关人员对机组进行误操作。·密码设定：通过密码设定开放或者屏蔽某些功能。·掉电记忆：意外停电后重新启动机组时能记忆上次操作参数。·群体操作：实现单机联网和模块机联网功能。单机操作注意：对于单台机组的控制与操作，请参照下列说明。键之间的小孔），LCD显示窗口左下角时间闪烁，“时钟设置”点亮,再通过操作【小时】、【分钟】和【星期】这三个键调整时间，然后再次按压【SETTIME】键,即完成时钟设置。4.定时开/关机操作·定时设置仅完成一次开机或关机指令,此项设置只对单台机组有效，可在开机状态下设置定时关机，也可在关机状态下设置定时开机。·定时设置范围：0-15小时,每按压【定时】键一次,定时值加1小时。·按下【定时】键,LCD显示窗口“定时设置”和相应的定时时间点亮,定时时间调整后按【确定】键即可。当设定的时间倒计时结束,如开机便执行关机,如关机便执行开机。若在计时期间执行开/关机操作，定时值将自动清除。1.开/关机操作·如果当前状态显示“关机”,按下【开/关】键,机组进入开机状态,LCD显示窗口会显示“开机”，开机状态指示灯点亮。·如果当前状态显示“开机”,按下【开/关】键,机组进入关机状态,LCD显示窗口会显示“关机”，开机状态指示灯熄灭。2.运行模式控制·模式选择包括“制冷”和“制热”两项。在关机状态,按压【模式】键,相应的模式字符和图标会点亮。·单冷机组按压“模式”键无效。3.时钟设置·用细笔按压【SETTIME】键（即【7】键和【8】5.星期定时·按下【▲】键三秒钟,退出浏览,返回到当前进水温度4·星期定时可以对单台机组设定一个星期内最...
