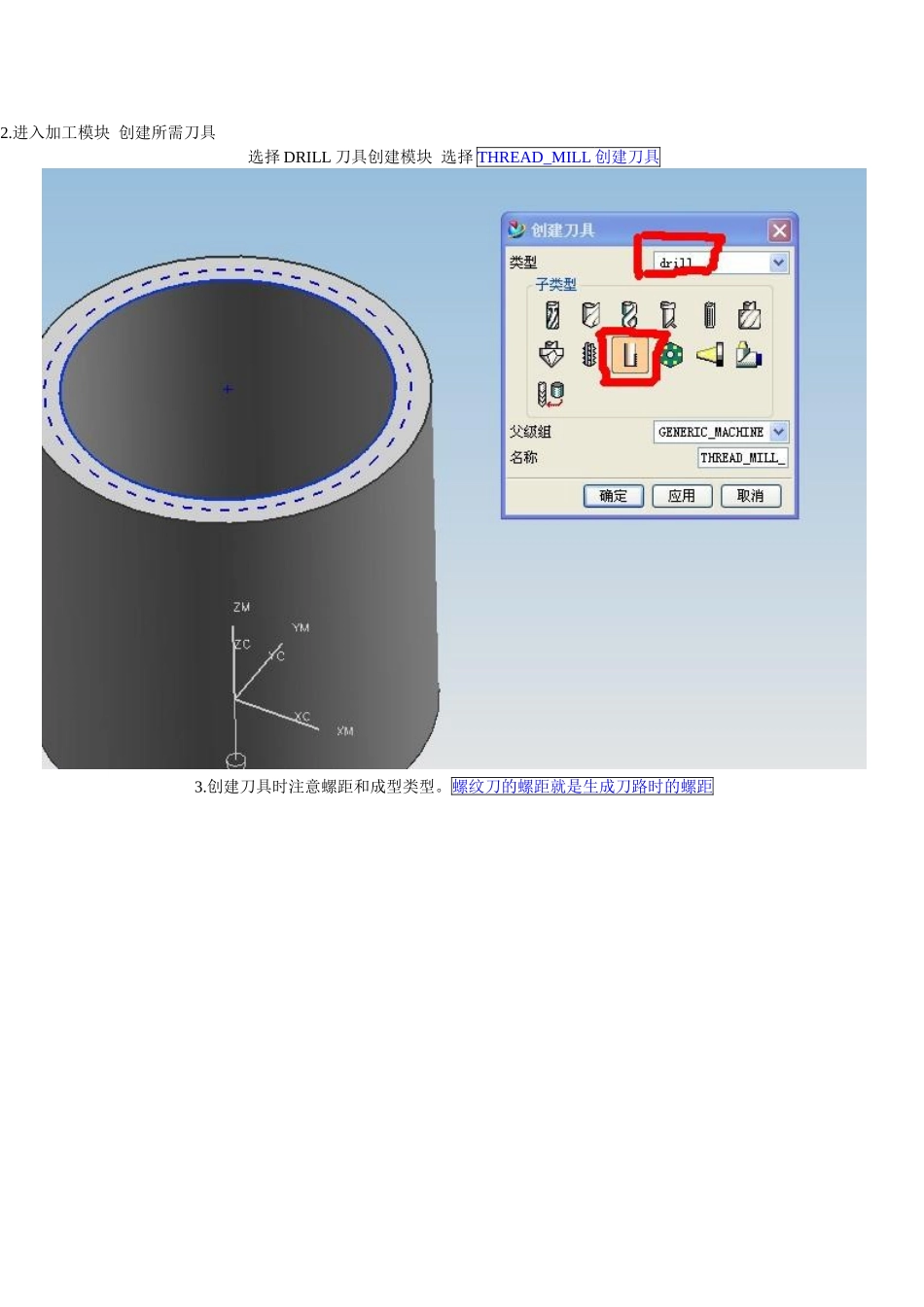

UG铣螺纹方法------------江苏深度低调制作1.首先创建螺纹,注意用螺纹符号。创建出所需的螺纹标示。2.进入加工模块创建所需刀具选择DRILL刀具创建模块选择THREAD_MILL创建刀具3.创建刀具时注意螺距和成型类型。螺纹刀的螺距就是生成刀路时的螺距4.选择加工方式注意刀具要选上5.勾选使用选定的刀具再进入用户参数.6.选择几何体在选几何体之前把参数选项勾掉不要,再选几何体。不然会出错报警。7.选取几何体。注意做螺纹时是内螺纹就选里面,反则之。8.选完几何体后进入设参数步骤。注意这个安全距离不是指Z轴而是刀具离工件X.Y的距离,相当于水平距离。9.进入进退刀选项。最好是以圆弧进退刀对刀具冲击力度小。设置的半径必须大于距离。10进入机床选项。由于螺纹不能一刀到位,XY要分层铣所以勾上退刀选项是指走完一刀,沿圆弧退回到起始点再走。NO。OFPASSES是指分几刀铣完设3就是分三次铣完,此方法只适用于螺纹光刀,但是后面两刀是沿第一刀路径走只起到光刀作用。11.刀补一般比较常用,有时刀具磨损,螺纹加工不到位,就要靠刀补来完成。注意用刀补时要检查后处理是否支持。能否处理出G41Q代码。12.ContinousCut勾上连续下刀不勾则走一刀回转下降抬刀。如图勾选上.13.此图是不勾选下面讲一下如何进行XY分层铣由于UG螺纹铣不支持分层,在这里有一个很方便的方法和大家分享一下。使用骗刀的方式进行分层,假设加工M64/2的螺纹螺距2.0,我们可以利用这个螺距,假如一刀切削时能切削0.3,创建刀具时如果使用D10-M2的螺纹刀就可以创建如D11.7-M2D11.4-M2D11.1-M2D10.8-M2D10.5-M2D10.2-M2D10-M2这就是骗刀的方式逐一进行编写刀路在一起后处理就行了。注意:先从大刀编起。注意进退刀的设置如果孔比较大会出现这种状况比较不合理如下图解决方法:点击、机床、把、退刀、勾上、再点刀具补偿、把半径补偿改成当前的。下面的输出平面勾掉不要。这样就可以了。15.最后请大家注意复制下来的螺纹刀路里面的参数都会自动清零的。清心为治本,直道是身谋。秀干终成栋,精钢不作钩。以上铣螺纹的方法由江苏深度低调制作欢迎大家共同学习QQ412481241
