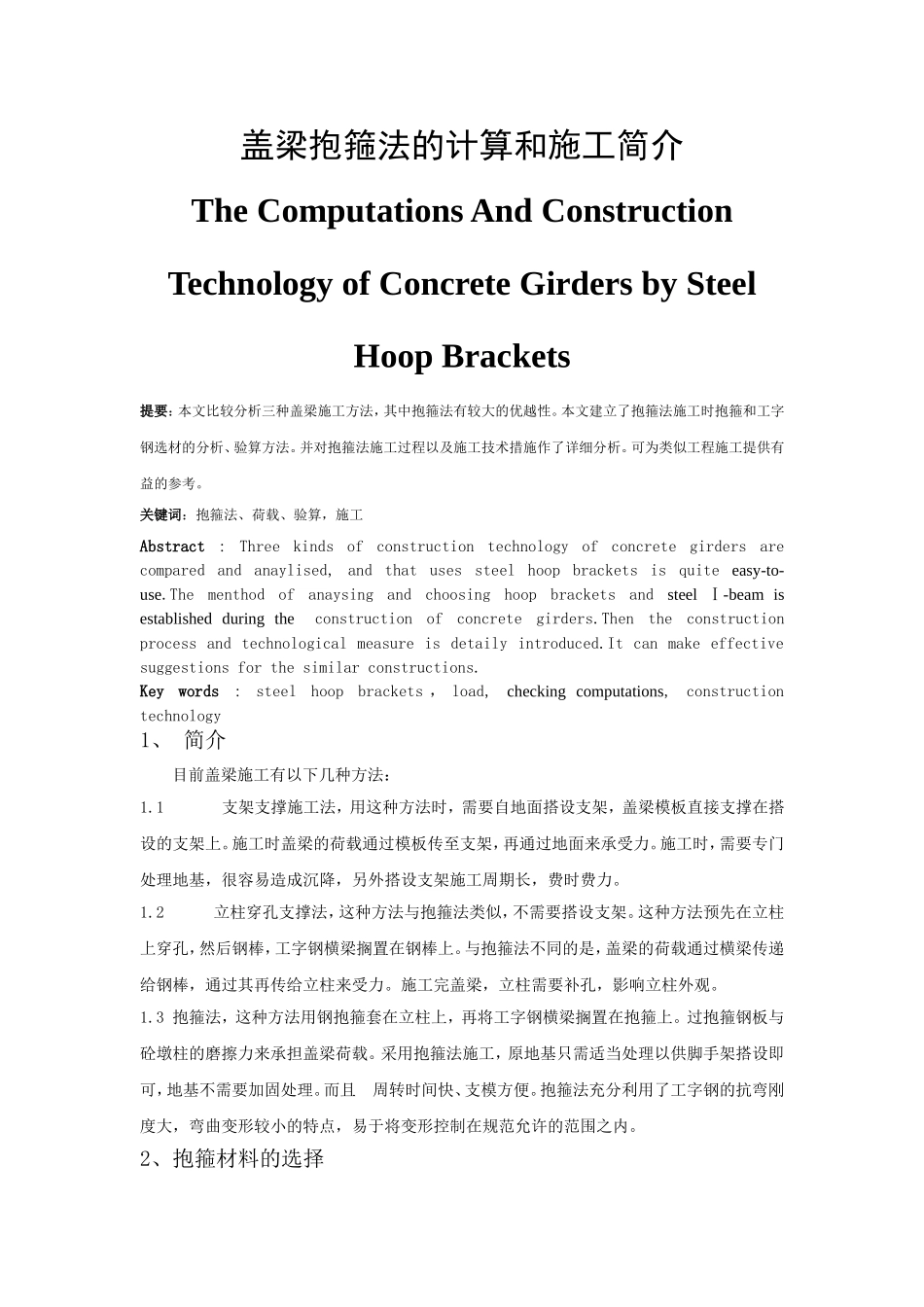

盖梁抱箍法的计算和施工简介TheComputationsAndConstructionTechnologyofConcreteGirdersbySteelHoopBrackets提要：本文比较分析三种盖梁施工方法，其中抱箍法有较大的优越性。本文建立了抱箍法施工时抱箍和工字钢选材的分析、验算方法。并对抱箍法施工过程以及施工技术措施作了详细分析。可为类似工程施工提供有益的参考。关键词：抱箍法、荷载、验算，施工Abstract:Threekindsofconstructiontechnologyofconcretegirdersarecomparedandanaylised,andthatusessteelhoopbracketsisquiteeasy-to-use.ThementhodofanaysingandchoosinghoopbracketsandsteelⅠ-beamisestablishedduringtheconstructionofconcretegirders.Thentheconstructionprocessandtechnologicalmeasureisdetailyintroduced.Itcanmakeeffectivesuggestionsforthesimilarconstructions.Keywords:steelhoopbrackets，load,checkingcomputations,constructiontechnology1、简介目前盖梁施工有以下几种方法：1.1支架支撑施工法，用这种方法时，需要自地面搭设支架，盖梁模板直接支撑在搭设的支架上。施工时盖梁的荷载通过模板传至支架，再通过地面来承受力。施工时，需要专门处理地基，很容易造成沉降，另外搭设支架施工周期长，费时费力。1.2立柱穿孔支撑法，这种方法与抱箍法类似，不需要搭设支架。这种方法预先在立柱上穿孔，然后钢棒，工字钢横梁搁置在钢棒上。与抱箍法不同的是，盖梁的荷载通过横梁传递给钢棒，通过其再传给立柱来受力。施工完盖梁，立柱需要补孔，影响立柱外观。1.3抱箍法，这种方法用钢抱箍套在立柱上，再将工字钢横梁搁置在抱箍上。过抱箍钢板与砼墩柱的磨擦力来承担盖梁荷载。采用抱箍法施工，原地基只需适当处理以供脚手架搭设即可，地基不需要加固处理。而且周转时间快、支模方便。抱箍法充分利用了工字钢的抗弯刚度大，弯曲变形较小的特点，易于将变形控制在规范允许的范围之内。2、抱箍材料的选择抱箍法采用工字钢作为横梁，通过钢质抱箍钢板与砼墩柱的磨擦力来承担托架、模板系统及现浇砼的重量。所以抱箍法施工的关键在于抱箍钢板的选择和工字钢横梁的选择。合理的选材既要能保证有足够的安全性，又要能使盖梁施工质量达到标准和设计要求，同时又要体现经济性，节约材料。2.1钢板的选择及验算通常情况下抱箍采用1.2cm厚钢板制作便可，抱箍由两个半圆形组成，内径略小于墩柱直径。耳部支承板采用2cm厚钢板制作，角落处缀板加固。2.1.1荷载计算：盖梁自重(kN)：，模板、垫木重(kN)：，工字钢重(kN)：，施工活荷(kN)：，计算时可按取值，沿盖梁长度L均布。抱箍承担的荷载(kN)：一个抱箍一侧螺栓合力为，假定抱箍钢板与混凝土柱的线压应力为，:抱箍圆弧段半径；那么有：一个抱箍握裹力：一个抱箍的摩擦力：对于双柱式盖梁，同时根据压力摩擦力关系得：：摩擦系数根据经验可取0.5～0.8；一个抱箍一侧螺栓合力为的大小与螺栓种类和数量有关系，一般可取22高强螺栓，由此可得知其最大容许拉力。然后根据上述公式中的关系，计算出一个抱箍一侧螺栓所需螺栓个数，据此也可以根据构造要求算得抱箍所需的高度。2.2工字钢的选择及验算可根据经验选定工字钢的型号，然后再进行验算。计算时将盖梁自重、模板、垫木重、工字钢重、施工活荷等计算荷载沿盖梁长度L均布，换算为均布荷载。跨中挠度：弯曲剪应力：剪应力：3、施工流程和相关措施3.1、抱箍制作抱箍通过螺栓固定在墩柱上，同时可在抱箍和墩柱之间加摩擦片来增大摩擦力。抱箍制作完成后，固定在墩柱上用千斤顶做抱箍支承力试验，确定螺栓的扭矩与摩擦力之间的关系，推算出盖梁施工时螺栓的最小扭矩。杜绝施工时抱箍下滑造成质量和安全事故。3.2、模板加工及安装抱箍安装完成后，在支承板上安装工字钢纵梁。纵梁与支承板之间安放钢砂箱，以便于调整纵梁的高度和盖梁完成后底模的拆卸；纵梁之间用拉杆连接形成整体；并在纵梁上按一定间矩铺设方木，然后进行盖梁底模的铺设和侧模的安装。盖梁的底模和侧模均采用大块定型钢模板与异型钢模板现场组合拼装而成。底模的调整通过在纵梁与方木之间加塞木楔进行，确保底模大面积平整度及底模与方木的密贴...
