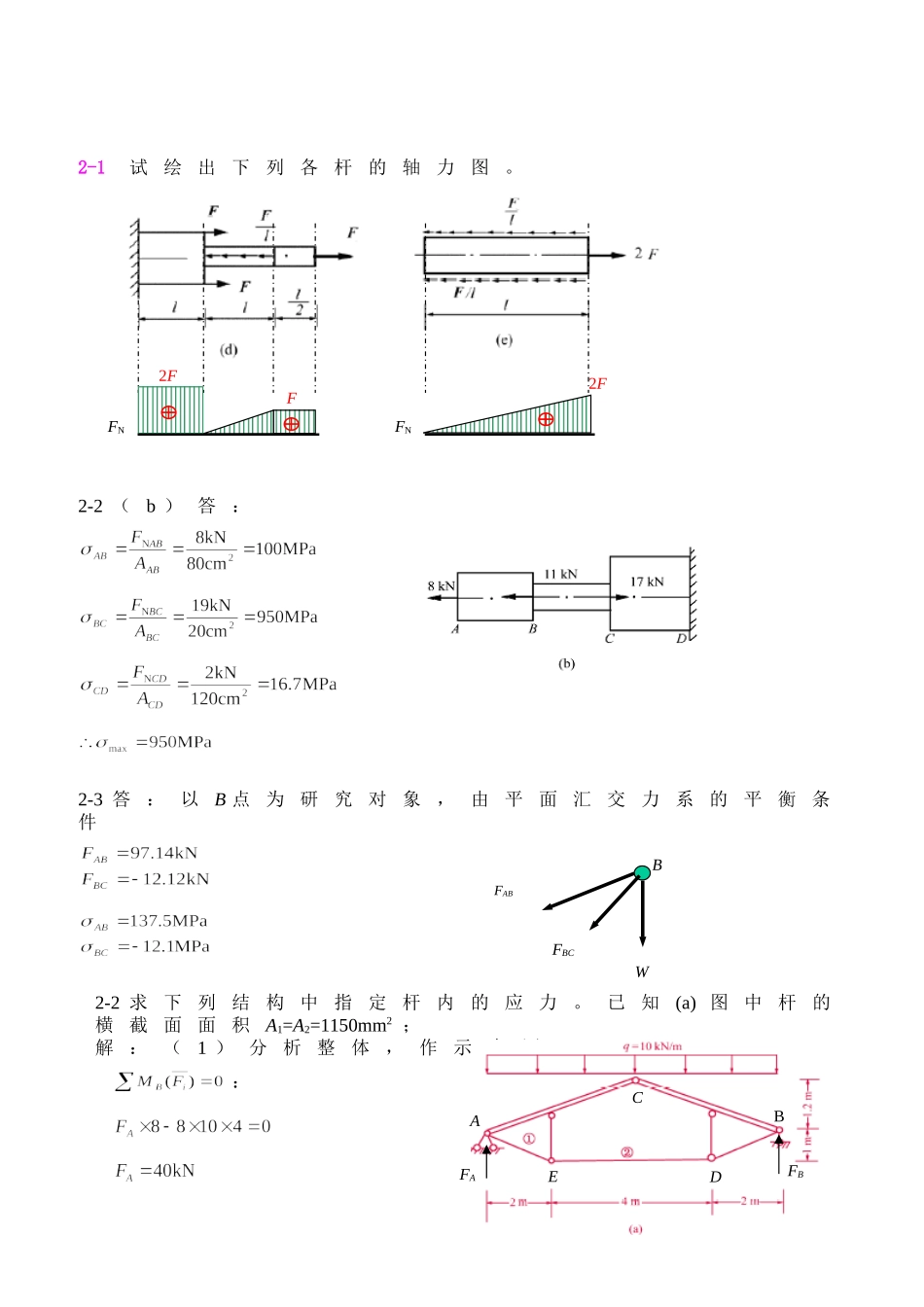

2-1试绘出下列各杆的轴力图
2-2(b)答:2-3答:以B点为研究对象,由平面汇交力系的平衡条件2-2求下列结构中指定杆内的应力
已知(a)图中杆的横截面面积A1=A2=1150mm2;解:(1)分析整体,作示力图:F2FFN2FFNAECDBFAFBFABFBCWBEFN1FN3FN2β(c)(2)取部分分析,示力图见(b):(3)分析铰E,示力图见(c):2-3求下列各杆内的最大正应力
(3)图(c)为变截面拉杆,上段AB的横截面积为40mm2,下段BC的横截面积为30mm2,杆材料的ρg=78kN/m3
作轴力图,BC段最大轴力在B处AB段最大轴力在A处杆件最大正应力为400MPa,发生在B截面
2-4一直径为15mm,标距为200mm的合金钢杆,比例极限内进行拉伸试验,当轴向荷载从零缓慢地增加58
4kN时,杆伸长了0
9mm,直径缩小了0
022mm,确定材料的弹性模量E、泊松比ν
CFAqFCyFCxFN2(b)ABC12

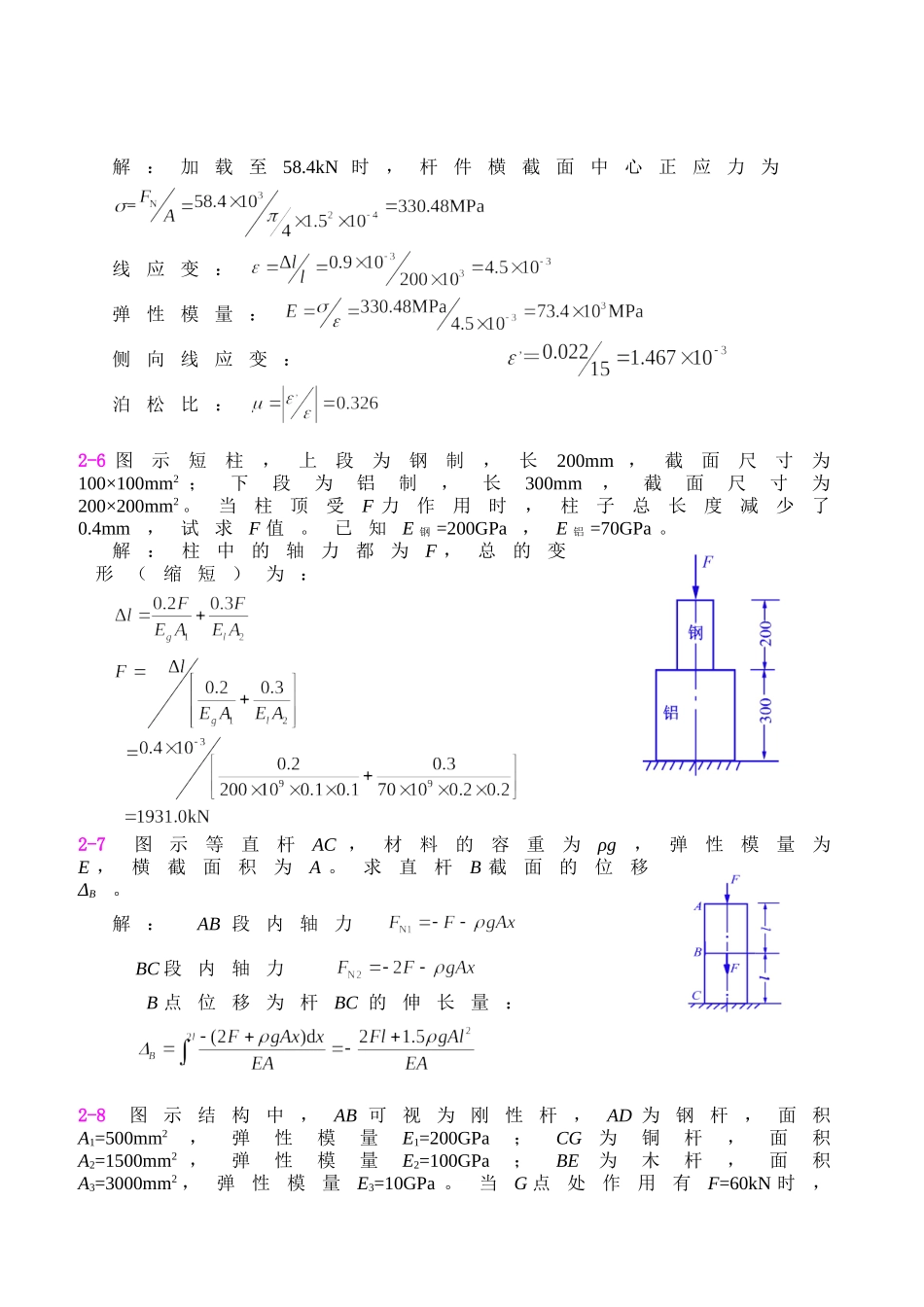

0FN(kN)解:加载至58
4kN时,杆件横截面中心正应力为线应变:弹性模量:侧向线应变:泊松比:2-6图示短柱,上段为钢制,长200mm,截面尺寸为100×100mm2;下段为铝制,长300mm,截面尺寸为200×200mm2
当柱顶受F力作用时,柱子总长度减少了0
4mm,试求F值
已知E钢=200GPa,E铝=70GPa
解:柱中的轴力都为F,总的变形(缩短)为:2-7图示等直杆AC,材料的容重为ρg,弹性模量为E,横截面积为A
求直杆B截面的位移ΔB
解:AB段内轴力BC段内轴力B点位移为杆BC的伸长量:2-8图示结构中,AB可视为刚性杆,AD为钢杆,面积A1=500mm2,弹性模量E1=200GPa;CG为铜杆,面积A2=1500mm2,弹性模量E2=100GPa;BE为木杆,面积A3=3000mm2,弹性模量E
