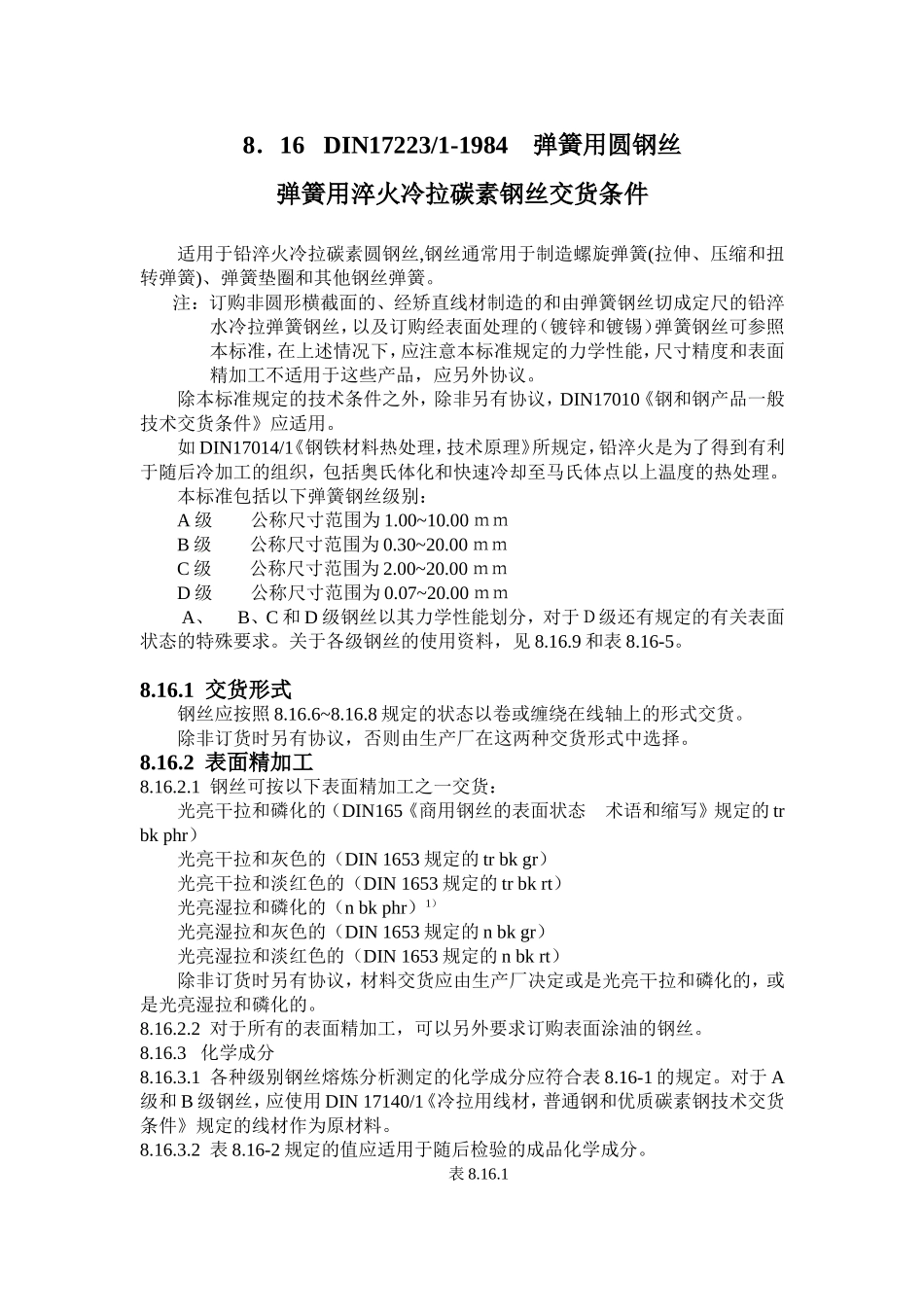

8．16DIN17223/1-1984弹簧用圆钢丝弹簧用淬火冷拉碳素钢丝交货条件适用于铅淬火冷拉碳素圆钢丝,钢丝通常用于制造螺旋弹簧(拉伸、压缩和扭转弹簧)、弹簧垫圈和其他钢丝弹簧。注：订购非圆形横截面的、经矫直线材制造的和由弹簧钢丝切成定尺的铅淬水冷拉弹簧钢丝，以及订购经表面处理的（镀锌和镀锡）弹簧钢丝可参照本标准，在上述情况下，应注意本标准规定的力学性能，尺寸精度和表面精加工不适用于这些产品，应另外协议。除本标准规定的技术条件之外，除非另有协议，DIN17010《钢和钢产品一般技术交货条件》应适用。如DIN17014/1《钢铁材料热处理，技术原理》所规定，铅淬火是为了得到有利于随后冷加工的组织，包括奥氏体化和快速冷却至马氏体点以上温度的热处理。本标准包括以下弹簧钢丝级别：A级公称尺寸范围为1.00~10.00ｍｍB级公称尺寸范围为0.30~20.00ｍｍC级公称尺寸范围为2.00~20.00ｍｍD级公称尺寸范围为0.07~20.00ｍｍA、B、C和D级钢丝以其力学性能划分，对于Ｄ级还有规定的有关表面状态的特殊要求。关于各级钢丝的使用资料，见8.16.9和表8.16-5。8.16.1交货形式钢丝应按照8.16.6~8.16.8规定的状态以卷或缠绕在线轴上的形式交货。除非订货时另有协议，否则由生产厂在这两种交货形式中选择。8.16.2表面精加工8.16.2.1钢丝可按以下表面精加工之一交货：光亮干拉和磷化的（DIN165《商用钢丝的表面状态术语和缩写》规定的trbkphr）光亮干拉和灰色的（DIN1653规定的trbkgr）光亮干拉和淡红色的（DIN1653规定的trbkrt）光亮湿拉和磷化的（nbkphr）1）光亮湿拉和灰色的（DIN1653规定的nbkgr）光亮湿拉和淡红色的（DIN1653规定的nbkrt）除非订货时另有协议，材料交货应由生产厂决定或是光亮干拉和磷化的，或是光亮湿拉和磷化的。8.16.2.2对于所有的表面精加工，可以另外要求订购表面涂油的钢丝。8.16.3化学成分8.16.3.1各种级别钢丝熔炼分析测定的化学成分应符合表8.16-1的规定。对于A级和B级钢丝，应使用DIN17140/1《冷拉用线材，普通钢和优质碳素钢技术交货条件》规定的线材作为原材料。8.16.3.2表8.16-2规定的值应适用于随后检验的成品化学成分。表8.16.1钢丝级别公称直径mm化学成分（熔炼分析，质量分数）％CSI最大MnP最大S最大Cu最大A1.00~10.000.10~0.850.350.30~1.000.0400.0400.20B0.30~6.006.30~14.0015.00~20.000.55~0.850.40~0.850.40~0.850.350.350.350.30~1.000.30~1.050.30~1.500.0400.0400.0400.0400.0400.0400.200.200.20C2.00~6.006.30~20.000.70~1.000.60~1.000.350.350.30~1.500.30~1.500.0300.0300.0400.0400.120.12D0.17~6.006.30~20.000.70~1.000.60~1.000.350.350.30~1.500.30~1.500.0300.0300.0300.0300.120.12注：1）钢是1112）如果钢丝用于非重要的用途，可协议较低的碳含量_________________________________________________1)在DIN1653的1979年1月的版本中未规定该表面精加工，但要求在下一版本中包括该表面精加工。表8.16-2钢丝级别公称直径/mm化学成分（熔炼分析，质量分数）/％CSI最大MnP最大S最大Cu最大A1.00~10.00？0.360.26~1.040.0450.0450.23B0.30~6.006.30~14.0015.00~20.000.360.360.360.26~1.040.0450.0450.0450.0450.0450.0450.230.230.23C2.00~20.000.380.26~1.530.0350.0350.14D0.07~20.000.380.26~1.530.0350.0350.141）根据试验报告或检验证书（见DIN500151材料试验的文件），在钢丝熔炼分析测定的碳含量小于0.55％的情况下，成品分析可以与文件规定的值相差±0.03％，其他的公差±0.04％8.16.4力学性能8.16.4.1A/B/C和Ｄ级钢丝的抗拉强度和断裂后的断面收缩率应符合表8.16.3的规定。8.16.4.2一卷中任意点的抗拉强度值不应超过以下规定：公称直径＜0.80mm150Mpa.公称直径0.80~＜1.60mm100Mpa公称直径≥1.00mm70Mpa这些规定适用于卷的重量（kg）不超过１00*ｄ（ｄ为钢丝公称直径mm）或500kg以小的重量为准。在卷的重量超过的情况下，应协议表8.16-312345678910111213钢丝直径d2质量(kg/km)抗拉强度Re/Mpa断裂后最小断面收缩率/％钢丝级别A/B/C/D扭转试验最小扭转次数钢丝级别AB/C/D表面缺陷允许深度/mm钢丝级别D允许脱碳深度/mm钢丝...
