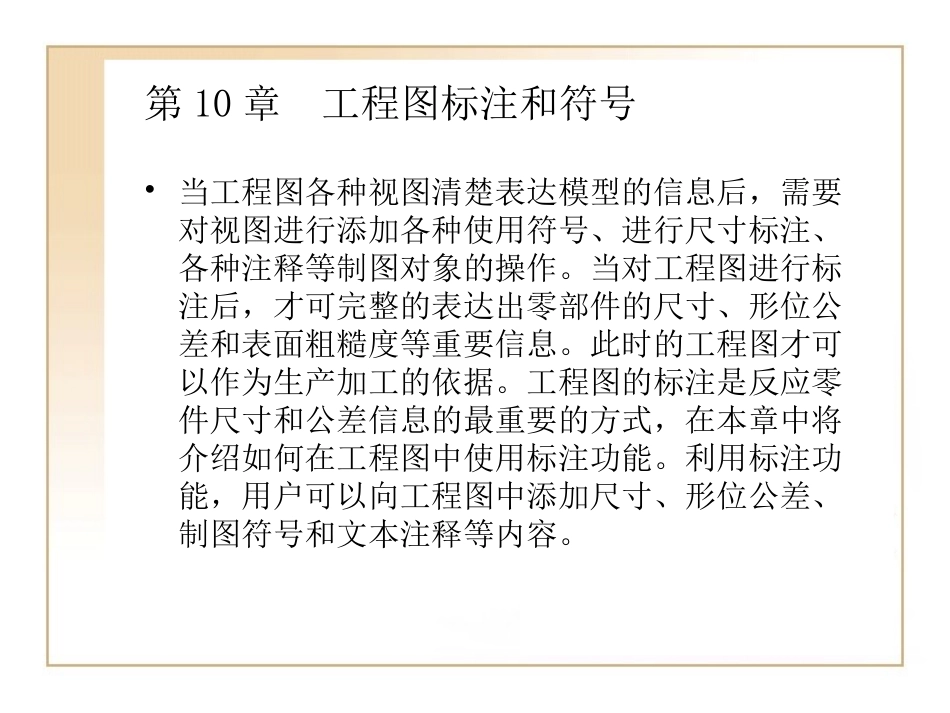

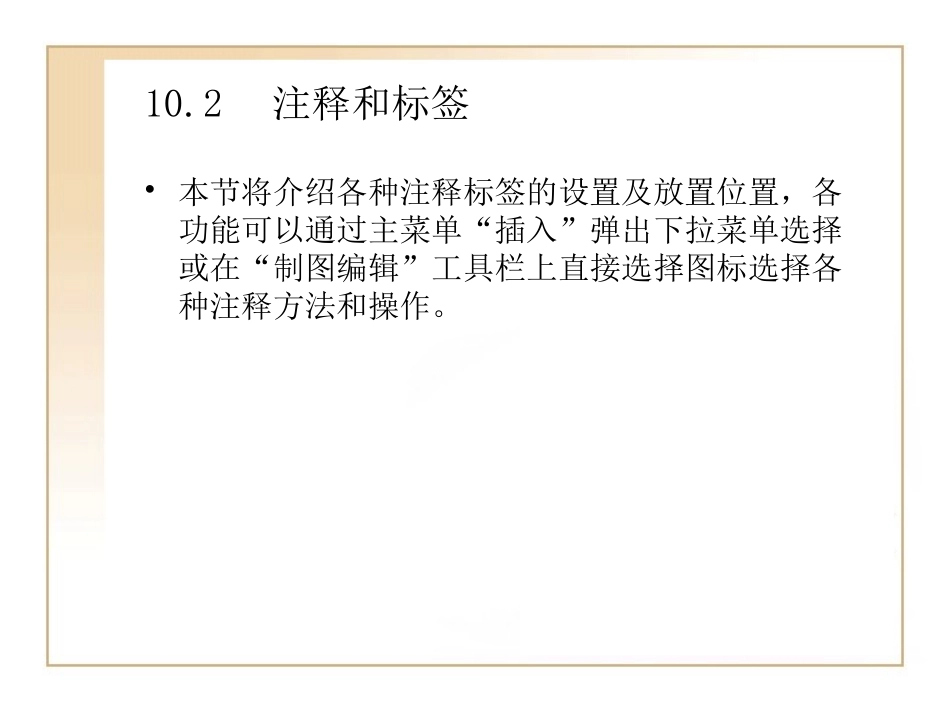

第10章工程图标注和符号•当工程图各种视图清楚表达模型的信息后，需要对视图进行添加各种使用符号、进行尺寸标注、各种注释等制图对象的操作。当对工程图进行标注后，才可完整的表达出零部件的尺寸、形位公差和表面粗糙度等重要信息。此时的工程图才可以作为生产加工的依据。工程图的标注是反应零件尺寸和公差信息的最重要的方式，在本章中将介绍如何在工程图中使用标注功能。利用标注功能，用户可以向工程图中添加尺寸、形位公差、制图符号和文本注释等内容。10.1尺寸标注•尺寸标注用于标识对象的尺寸大小。由于UG工程图模块和三维实体造型模块是完全关联的，因此，在工程图中进行标注尺寸就是直接引用三维模型真实的尺寸，具有实际的含义，因此无法像二维软件中的尺寸可以进行改动，如果要改动零件中的某个尺寸参数需要在三维实体中修改。如果三维被模型修改，工程图中的相应尺寸会自动更新，从而保证了工程图与模型的一致性。本节主要介绍尺寸标注的设置和操作方法。•执行“插入”|“尺寸”子菜单中各尺寸选项命令，或单击“尺寸”工具栏中相应的标准按钮，都可以以对工程图进行尺寸标注。在标准尺寸时，首先需选择尺寸类型，UGNX6提供了20种尺寸标注类型，下面分别介绍。10.2注释和标签•本节将介绍各种注释标签的设置及放置位置，各功能可以通过主菜单“插入”弹出下拉菜单选择或在“制图编辑”工具栏上直接选择图标选择各种注释方法和操作。10.2.1文本注释•文本注释主要用于对图纸相关内容进一步说明。例如特征某部分的具体要求，标题栏中有关文本，以及技术要求等。•执行“插入”|“注释”命令（或在“制图编辑”工具栏上直接单击“注释”按钮），进入“注释”对话框。如图10.4所示。10.2.2特征控制框•该命令作用主要为标注形位公差等，在主菜单执行“插入”|“特征控制框”命令（或在“制图编辑”工具栏上直接单击图标0，弹出“特征控制框”对话框，如图10.13所示。10.2.3基准特征•该选项主要为注释基准符号，在主菜单执行“插入”|“基准特征符号”命令（或在“制图编辑”工具栏上单击按钮），弹出“基准特征符号”对话框。如图10.14所示。10.2.4基准目标•该选项主要为注释基准目标符号，在主菜单执行“插入”|“基准目标符号”命令（或在“制图编辑”工具栏上单击按钮），弹出“基准目标符号”对话框，如图10.15所示。10.2.5注释表格•该选项用于在工程图创建和表格格式注释。在主菜单执行“插入”|“表格注释”命令（或在“表格与零件明细表”工具栏上单击按钮），弹出五行五列的空表格，如图10.16所示。此时可用鼠标拖动表格到合格位置，选中要输入内容的单元格双击，直接写入内容，按回车键。10.2.6零件明细表•该命选项用于在装配工程图创建明细表。在“表格与零件明细表”工具栏上单击按钮，弹出三列多行并带有标题栏名称（部件名、序号、数量）的空表格，如图10.17所示。10.3实用符号•实用符号包括标识符号、目标点符号、相交符号、偏置中心点符号、使用定义的符号、定制符号和焊接符号等。本节主要常用的实用符号的操作。10.3.1标识•利用该选项可在图纸上创建和编辑标识符号。可以将标识符号作为独立的符号进行创建，也可以使用指引线创建。•执行“插入”|“符号”|“标识符号”命令，弹出“标识符号”对话框，如图10.18所示。•在该对话框“类型”下拉列表框，系统提供了10种标识符号类型。用户要创建标识符号，在“类型”下拉列表中选择符号类型，在“文本”栏中输入文本内容，在“设置”栏定义符号大小和字体类型等参数。选择需要的指引线类型和方向。在视图中选择指引线端点位置，按鼠标左键不放拖曳至适当位置即可。10.3.2目标点•该选项用于创建可用于进行尺寸标注的目标点符号。执行“插入”|“符号”|“目标点符号”命令（或单击“目标点”按钮），进入“目标点符号”对话框，如图10.20所示。10.3.3相交•该对话框用于将两条曲线延伸，在延伸曲线的交点处标注相交符号，目的是为了尺寸标注方便。执行“插入”|“符号”|“相交符号”命令（或单击“相交符号”按钮），进入“相交符号”对话框，如图10.21所示。10.3.4偏置中心点•该选项用于用于...
