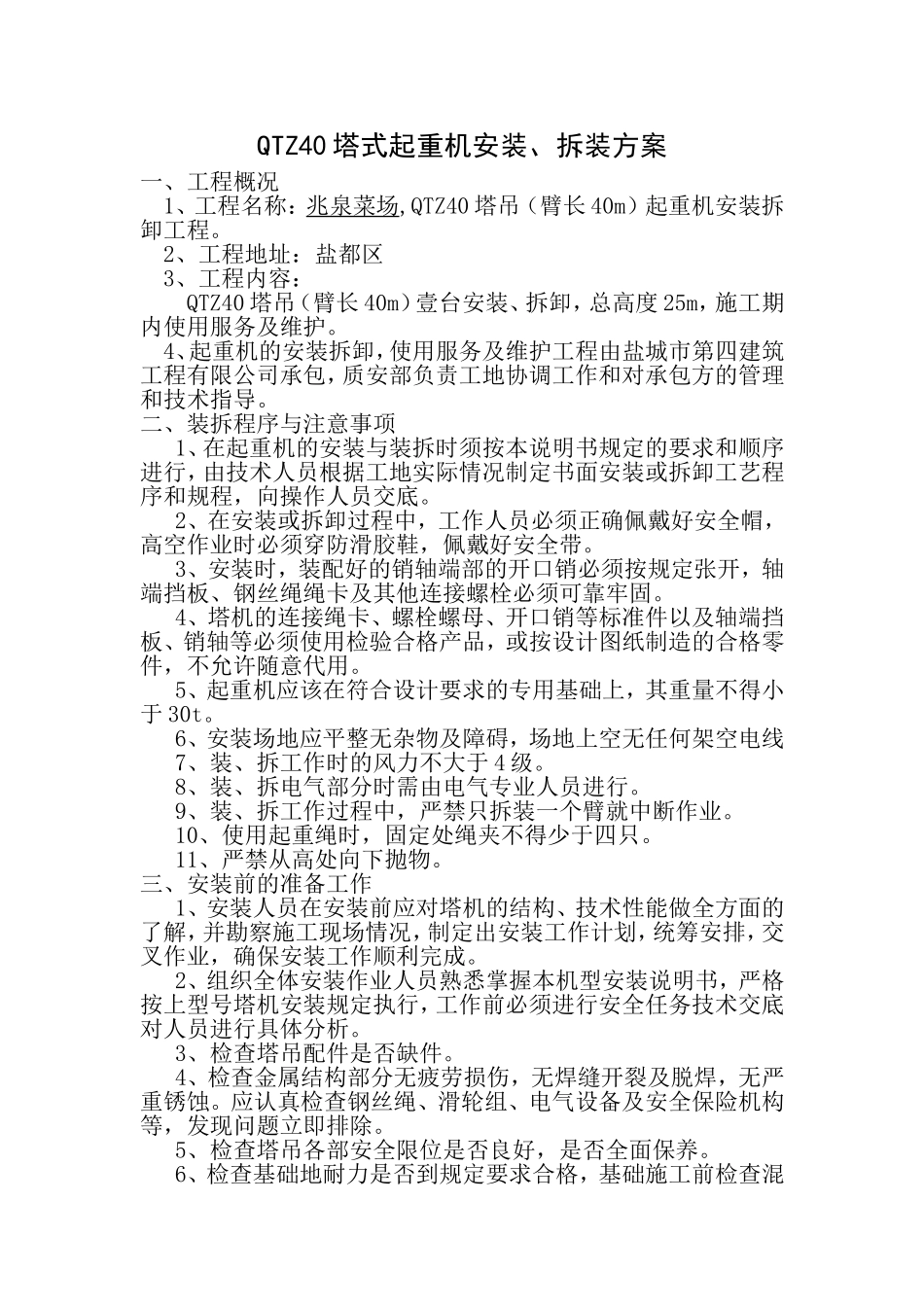

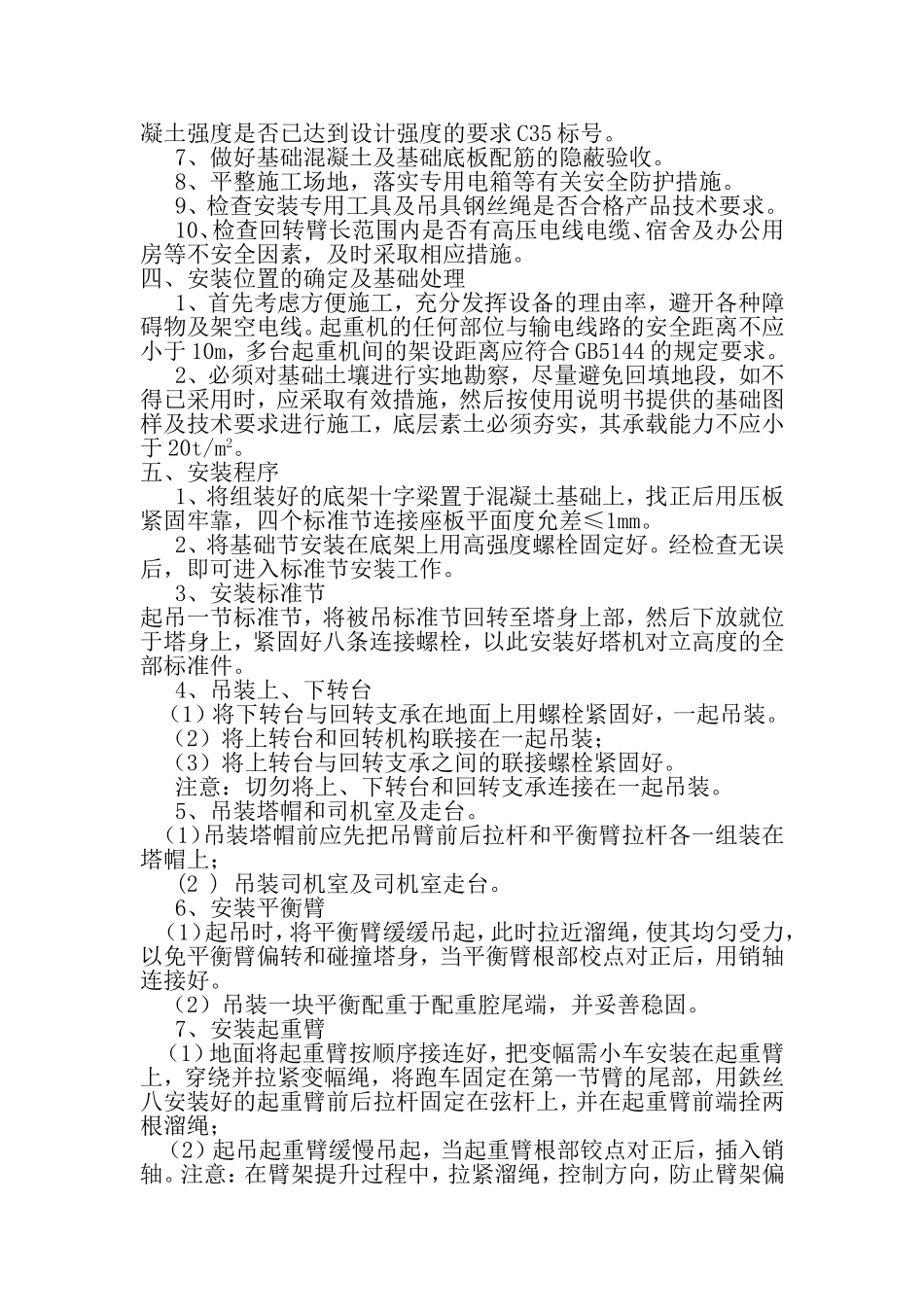

QTZ40塔式起重机安装、拆装方案一、工程概况1、工程名称:兆泉菜场,QTZ40塔吊(臂长40m)起重机安装拆卸工程。2、工程地址:盐都区3、工程内容:QTZ40塔吊(臂长40m)壹台安装、拆卸,总高度25m,施工期内使用服务及维护。4、起重机的安装拆卸,使用服务及维护工程由盐城市第四建筑工程有限公司承包,质安部负责工地协调工作和对承包方的管理和技术指导。二、装拆程序与注意事项1、在起重机的安装与装拆时须按本说明书规定的要求和顺序进行,由技术人员根据工地实际情况制定书面安装或拆卸工艺程序和规程,向操作人员交底。2、在安装或拆卸过程中,工作人员必须正确佩戴好安全帽,高空作业时必须穿防滑胶鞋,佩戴好安全带。3、安装时,装配好的销轴端部的开口销必须按规定张开,轴端挡板、钢丝绳绳卡及其他连接螺栓必须可靠牢固。4、塔机的连接绳卡、螺栓螺母、开口销等标准件以及轴端挡板、销轴等必须使用检验合格产品,或按设计图纸制造的合格零件,不允许随意代用。5、起重机应该在符合设计要求的专用基础上,其重量不得小于30t。6、安装场地应平整无杂物及障碍,场地上空无任何架空电线7、装、拆工作时的风力不大于4级。8、装、拆电气部分时需由电气专业人员进行。9、装、拆工作过程中,严禁只拆装一个臂就中断作业。10、使用起重绳时,固定处绳夹不得少于四只。11、严禁从高处向下抛物。三、安装前的准备工作1、安装人员在安装前应对塔机的结构、技术性能做全方面的了解,并勘察施工现场情况,制定出安装工作计划,统筹安排,交叉作业,确保安装工作顺利完成。2、组织全体安装作业人员熟悉掌握本机型安装说明书,严格按上型号塔机安装规定执行,工作前必须进行安全任务技术交底对人员进行具体分析。3、检查塔吊配件是否缺件。4、检查金属结构部分无疲劳损伤,无焊缝开裂及脱焊,无严重锈蚀。应认真检查钢丝绳、滑轮组、电气设备及安全保险机构等,发现问题立即排除。5、检查塔吊各部安全限位是否良好,是否全面保养。6、检查基础地耐力是否到规定要求合格,基础施工前检查混凝土强度是否已达到设计强度的要求C35标号。7、做好基础混凝土及基础底板配筋的隐蔽验收。8、平整施工场地,落实专用电箱等有关安全防护措施。9、检查安装专用工具及吊具钢丝绳是否合格产品技术要求。10、检查回转臂长范围内是否有高压电线电缆、宿舍及办公用房等不安全因素,及时采取相应措施。四、安装位置的确定及基础处理1、首先考虑方便施工,充分发挥设备的理由率,避开各种障碍物及架空电线。起重机的任何部位与输电线路的安全距离不应小于10m,多台起重机间的架设距离应符合GB5144的规定要求。2、必须对基础土壤进行实地勘察,尽量避免回填地段,如不得已采用时,应采取有效措施,然后按使用说明书提供的基础图样及技术要求进行施工,底层素土必须夯实,其承载能力不应小于20t/m2。五、安装程序1、将组装好的底架十字梁置于混凝土基础上,找正后用压板紧固牢靠,四个标准节连接座板平面度允差≤1mm。2、将基础节安装在底架上用高强度螺栓固定好。经检查无误后,即可进入标准节安装工作。3、安装标准节起吊一节标准节,将被吊标准节回转至塔身上部,然后下放就位于塔身上,紧固好八条连接螺栓,以此安装好塔机对立高度的全部标准件。4、吊装上、下转台(1)将下转台与回转支承在地面上用螺栓紧固好,一起吊装。(2)将上转台和回转机构联接在一起吊装;(3)将上转台与回转支承之间的联接螺栓紧固好。注意:切勿将上、下转台和回转支承连接在一起吊装。5、吊装塔帽和司机室及走台。(1)吊装塔帽前应先把吊臂前后拉杆和平衡臂拉杆各一组装在塔帽上;(2)吊装司机室及司机室走台。6、安装平衡臂(1)起吊时,将平衡臂缓缓吊起,此时拉近溜绳,使其均匀受力,以免平衡臂偏转和碰撞塔身,当平衡臂根部校点对正后,用销轴连接好。(2)吊装一块平衡配重于配重腔尾端,并妥善稳固。7、安装起重臂(1)地面将起重臂按顺序接连好,把变幅需小车安装在起重臂上,穿绕并拉紧变幅绳,将跑车固定在第一节臂的尾部,用鉄丝八安装好的起重臂前后拉杆固定在弦杆上,并在起重臂前端拴两根溜绳;(2)起吊起重臂缓...
