DISCO切割机保养及维修指导VIP免费

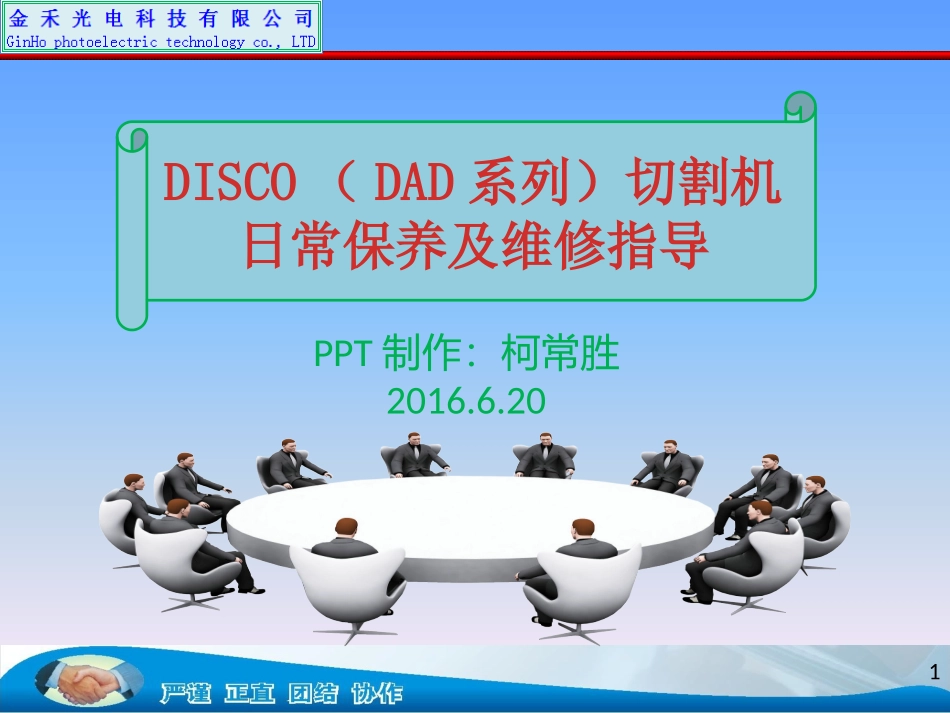

DISCO切割机保养及维修指导_第1页
1/28

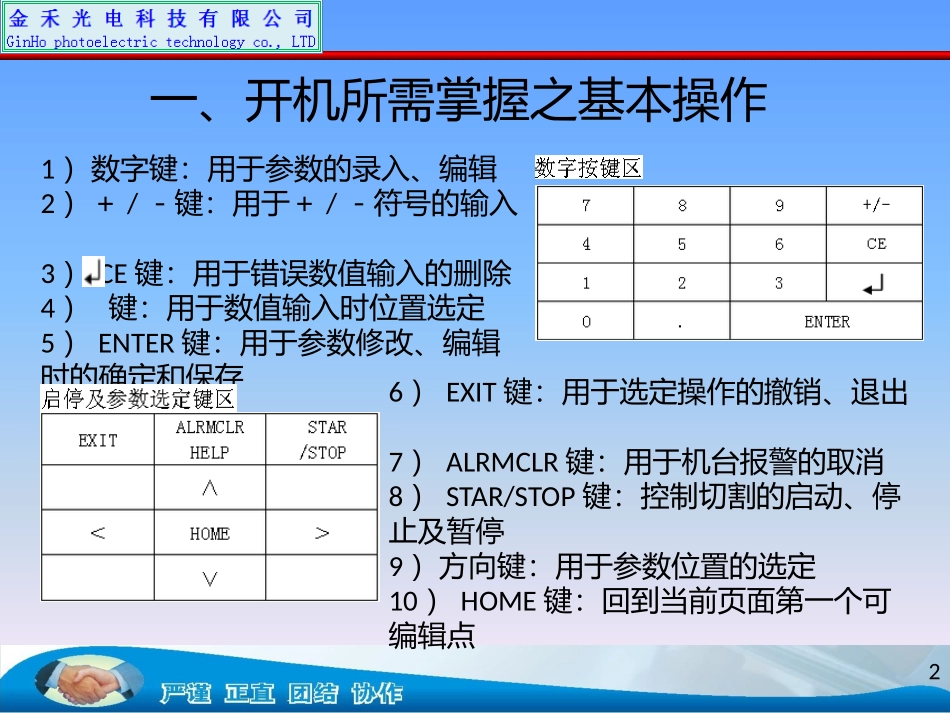

DISCO切割机保养及维修指导_第2页
2/28

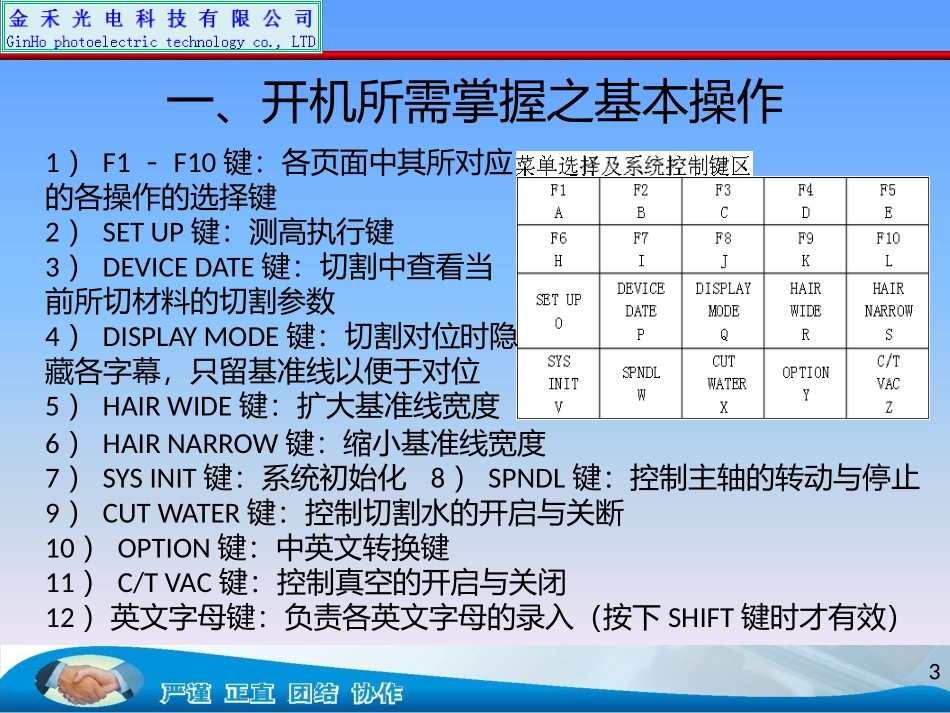

DISCO切割机保养及维修指导_第3页
3/28
1PPT制作:柯常胜2016.6.20DISCO(DAD系列)切割机日常保养及维修指导2一、开机所需掌握之基本操作1)数字键:用于参数的录入、编辑2)+/-键:用于+/-符号的输入3)CE键:用于错误数值输入的删除4)键:用于数值输入时位置选定5)ENTER键:用于参数修改、编辑时的确定和保存6)EXIT键:用于选定操作的撤销、退出7)ALRMCLR键:用于机台报警的取消8)STAR/STOP键:控制切割的启动、停止及暂停9)方向键:用于参数位置的选定10)HOME键:回到当前页面第一个可编辑点3一、开机所需掌握之基本操作1)F1-F10键:各页面中其所对应的各操作的选择键2)SETUP键:测高执行键3)DEVICEDATE键:切割中查看当前所切材料的切割参数4)DISPLAYMODE键:切割对位时隐藏各字幕,只留基准线以便于对位5)HAIRWIDE键:扩大基准线宽度6)HAIRNARROW键:缩小基准线宽度7)SYSINIT键:系统初始化8)SPNDL键:控制主轴的转动与停止9)CUTWATER键:控制切割水的开启与关断10)OPTION键:中英文转换键11)C/TVAC键:控制真空的开启与关闭12)英文字母键:负责各英文字母的录入(按下SHIFT键时才有效)4一、开机所需掌握之基本操作1)X键:控制X轴左右移动2)Y键:控制Y轴前后移动3)Z键:控制主轴上下动作4)θ键:控制工作盘顺时针或者逆时针旋转5)ZEM键:紧急停止6)INDEX键:按下时各轴会跳格移动7)SLOW键:按下时各轴手动移动时会很缓慢8)SHIFT键:锁定键,按下时其余按键无效5二、DISCO切割机的安装条件电源三相交流电,380伏,50/60HZ,4.0KVA.机器必需要接地.压缩空气机器进气埠的压力5~6kgf/cm2(0.5Mpa~0.6Mpa).压缩空气的消耗量约为162升/分钟.机器已配备耐压的软管的尺寸是外径ф15mm,内径ф9mm.并配备此管的管箍.压缩空气的要求:请使用无油型的空压机(油的残留量<0.1PPM,重量计).并带有低温(-15˚C或者以下)除湿装备及粉尘过滤装置(过滤器的尺寸≤0.01um)6二、DISCO切割机的安装条件去离子水去离子水的电阻率>12MΩcm.水压力≥0.3Mpa.主轴的冷却水流量≥1.5L/M,此冷却水可回收再循环利用的.切割的冷却水消耗量≤2.5L/M.配备水管的尺寸是外径ф15mm,内径ф9mm.排水配备排水管的尺寸是外径ф40mm,并配备此管的管箍2个.另外机身排水口距地面的高度约为450mm.排气机器须外接抽风.抽气量≥3M/S.机器配备管道的尺寸内径ф100mm,长度为1M.并配备此管的管箍2个.7三、机器的启动及关闭先打开压缩空气的开关,并在机器的仪表盘上确认压力≥0.5Mpa。打开纯水的开关,(压力≥0.3Mpa)。打开机器背后的电源开关,并将机器前罩板上的启动开关旋转到“ON”的位置。机器通电后,并在20秒(大约)后,显示器上将出现“DISCO”标记,然后进入主菜单。机器的启动完毕。机器的关闭与启动过程相反。应先关闭电源,(将启动开关旋转到“OFF”的位置),如有必要将电源开关关闭;然后关闭去离子水;最后关闭压缩空气。8四、机器操作系统的初始化机器的启动完毕,进入主菜单后,机器会提示要系统初始化。次时,操作人员按下“SYSINIT”键,机器会进入系统初始化的操作程序自动执行。机器的X轴,Y轴,Z轴和θ轴将动作,并停止在各自的原点位置上。机器提示系统初始化完毕。操作人员注意观察机器是否正常。如果有异常,请按下机器前罩板上的紧急停止开关(红色)机器整机的电被切断,请检查机器的状况,并消除故障后方可再次开机。9五、DISCO切割机日保养1.机器外观检视和清洁。2.检查气压在0.5Mpa以上。3.检查机器内切割区的抽风口排风量是否够(5M/S)4.检查切割水流量是否稳定。5.每次更换刀片时,请使用棉花棒沾水清洁BBD及NCS的光纤端面(Fiber)或镜片表面。并清洁喷水的出水口。6.每次取下工作台,清洁上下之接触面及基座。复原放回时,请小心轻放。7.开启Spindle之前,请先用手旋转轴心,检查是否卡住无法转动。8.交接班前,先将切割区内,外之污水擦拭干净,并将切割槽内之碎晶粒清理干净。1010六、DISCO切割机周保养1.检查供应空气,水之接头是否稳固。2.检查真空回路内是否有被堵塞,使真空减弱。3.检查真空吸盘内是否有碎晶粒或微物堵塞。4....
