《电气及机械安全》课程设计——砂轮机配电及防护系统设计VIP免费

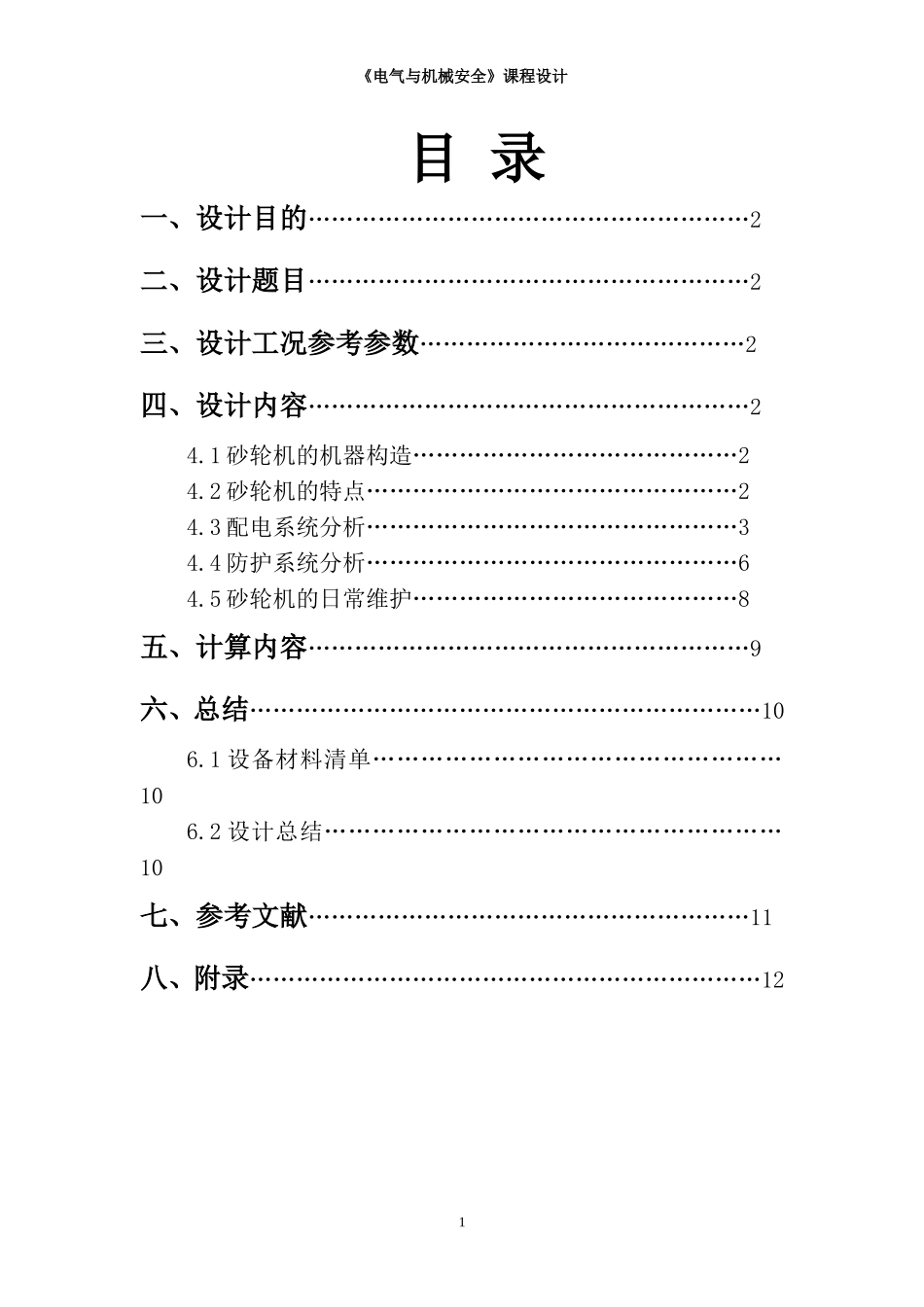

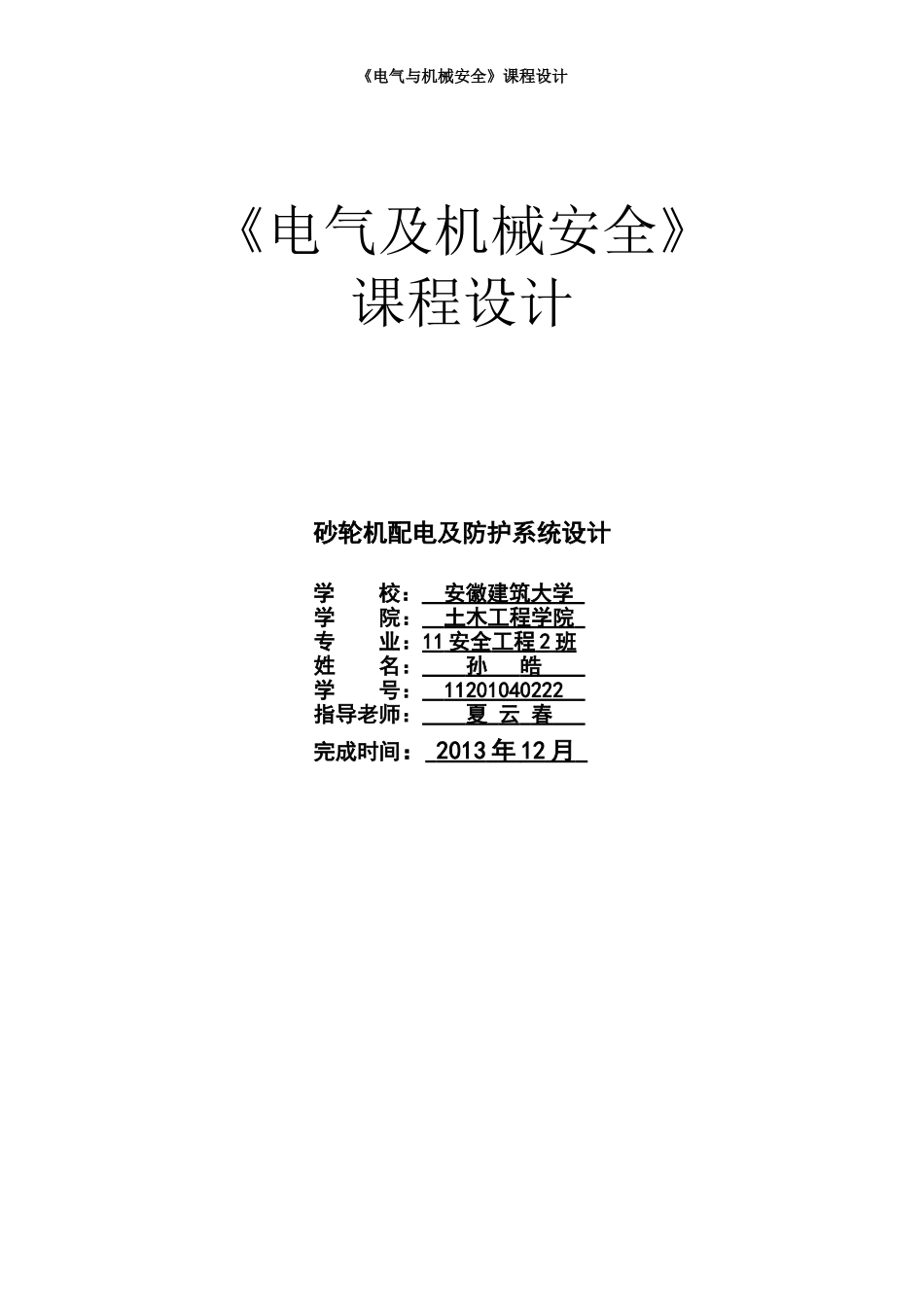

《电气与机械安全》课程设计《电气及机械安全》课程设计砂轮机配电及防护系统设计学校：安徽建筑大学学院：土木工程学院专业：11安全工程2班姓名：孙皓学号：11201040222指导老师：夏云春完成时间：2013年12月1《电气与机械安全》课程设计目录一、设计目的…………………………………………………2二、设计题目…………………………………………………2三、设计工况参考参数……………………………………2四、设计内容…………………………………………………24.1砂轮机的机器构造……………………………………24.2砂轮机的特点…………………………………………24.3配电系统分析…………………………………………34.4防护系统分析…………………………………………64.5砂轮机的日常维护……………………………………8五、计算内容…………………………………………………9六、总结…………………………………………………………106.1设备材料清单……………………………………………106.2设计总结…………………………………………………10七、参考文献…………………………………………………11八、附录…………………………………………………………122《电气与机械安全》课程设计一、设计目的电气及机械安全课程设计，是配合《电气及机械安全》课程学习的实质性质的教学内容，是一个重要的实践性教学环节。课程设计的要求高于平时的作业，是对整个课程及相关知识的一个综合运用。设计要求学生自己确定设计方案、查取相关资料、进行过程计算，并要对自己的选择做出论证和校核，经过分析比较，择优选定最理想的方案和合理的设计，最终掌握建筑电气消防工程的设计原理和方法。具体应达到以下目的：1、通过课程设计加深对本课程基本知识的理解，提高综合利用本课程知识的能力；2、掌握本课程工程设计的主要内容、步骤和方法；3、提高消防设计能力；4、学会应用有关国标、规范等设计资料，进行设计计算的能力；5、提高独立分析问题，解决问题的能力，逐步增强对实际工程的认识和理解二、设计题目砂轮机配电及防护系统设计三、设计工况参考参数台式砂轮机1台，布置于面积为20m2的室内，砂轮机的电机功率为0.5kW。四、设计内容4.1砂轮机的机器构造砂轮机是用来磨各种刀具和工具的常用设备。其主要是由基座、砂轮、电动机或其他动力源、托架、防护罩和给水器等部分所组成，砂轮设置于基座的顶面，基座内部具有供容纳动力源的空间，动力源将动力传动至减速器，减速器具有一3《电气与机械安全》课程设计穿出基座顶面的传动轴供固接砂轮，基座对应砂轮的底部位置具有一凹陷的集水区，集水区向外延伸一流道，给水器是设于砂轮一侧上方，给水器内具有一盛装水液的空间，且给水器对应砂轮的一侧具有一出水口。4.2砂轮机的特点砂轮机的整体传动机构十分精简完善，这使得研磨的过程更方便顺畅并且能够提高砂轮机的研磨效能。砂轮机除了具有磨削机床的某些共性要求外,还具有转速高、结构简单、适用面广、一般为手工操作等特点.砂轮机在制作刀具中使用频繁,一般无固定人员操作,有的维护保养较差,磨削操作中未遵守安全操作规程而造成的伤害事故也占有相当的比例。砂轮机的砂轮较脆，而其转速也很高，使用时需要严格遵守安全操作规程。在工程设计中，砂轮机的这些特点将成为砂轮机在房间的位置、配电系统以及防护系统设计的主要依据。4.3配电系统分析4.3.1配电箱配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。本设计中砂轮机为大型电气设备，应采用高于地面1.8米封闭式垂直安装的动力配电控制箱。以下是配电盒详情:品牌赛普（saip）型号HT-12WAYS名称新梅兰箱颜色计算机灰暗装尺寸300*260*140mm壳体防护等级IP65产品认证CE材质ABS面板所需数量1个市场价格50元/个总价50元4《电气与机械安全》课程设计4.3.2砂轮机根据...
