流体输配管网计算题VIP免费

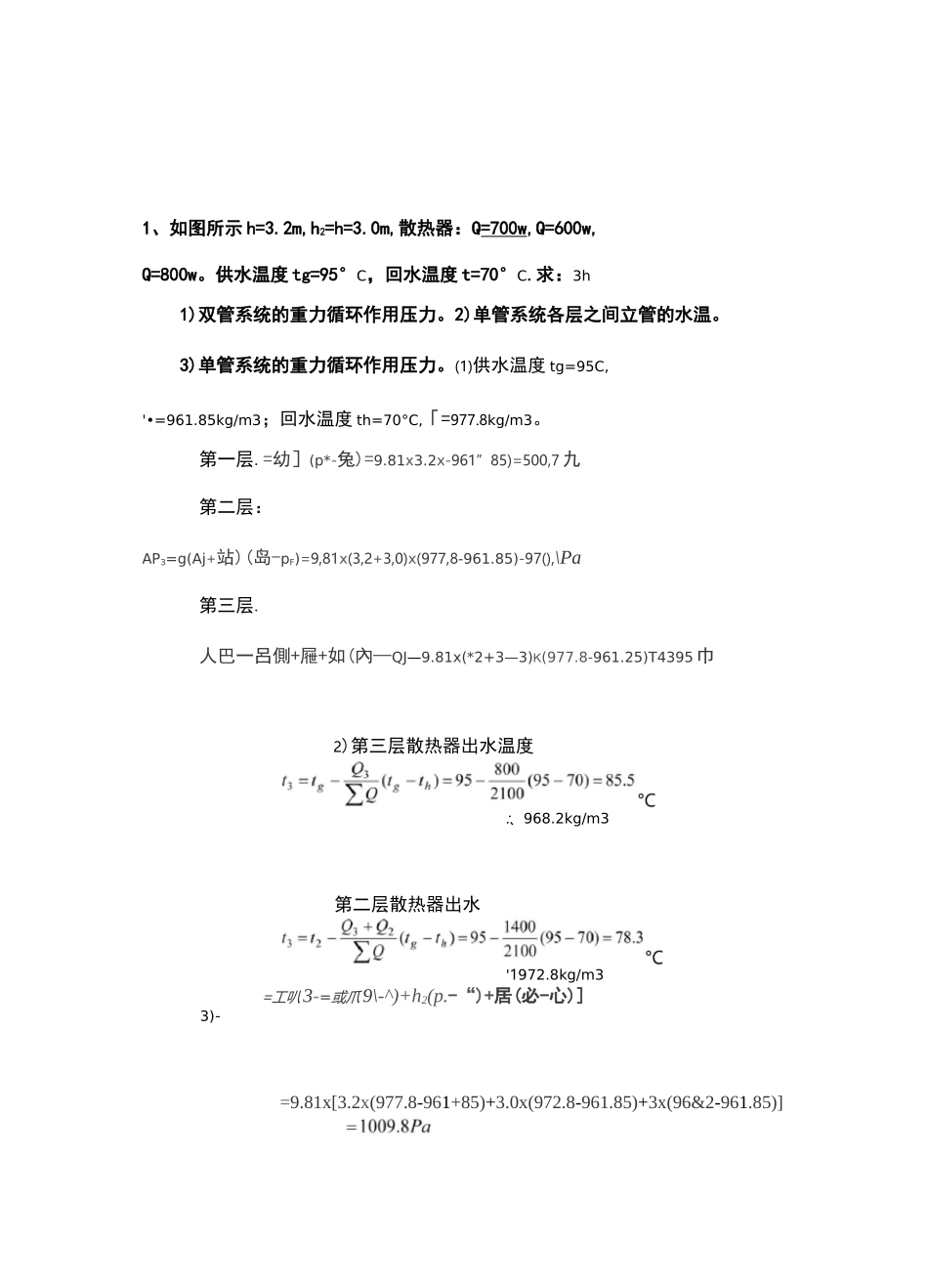

1、如图所示h=3.2m,h2=h=3.0m,散热器：Q=700w,Q=600w,Q=800w。供水温度tg=95°C，回水温度t=70°C.求：3h1)双管系统的重力循环作用压力。2)单管系统各层之间立管的水温。3)单管系统的重力循环作用压力。(1)供水温度tg=95C,'•=961.85kg/m3；回水温度th=70°C,「=977.8kg/m3。第一层.=幼］(p*-兔)=9.81x3.2x-961”85)=500,7九第二层：AP3=g(Aj+站)(岛-pF)=9,81x(3,2+3,0)x(977,8-961.85)-97(),\Pa第三层.人巴一呂側+屜+如(內—QJ—9.81x(*2+3—3)K(977.8-961.25)T4395巾2)第三层散热器出水温度:、968.2kg/m3第二层散热器出水'1972.8kg/m3=工叭3-=或爪9\-^)+h2(p.-“)+居(必-心)]3)-=9.81x[3.2x(977.8-961+85)+3.0x(972.8-961.85)+3x(96&2-961.85)]2、一台普通风机n=1000r/min时，性能如下表，应配备多少功率电机？当转速提到n=1500r/min,性能如何变化？列出性能表。分别应配备多大功率的电机？电机容量储备系数K取1.15。以各工况下最大的N选择电机的依据，K=1.15,所配电机Nm=1.15x52.10=60kW即取定60kW由题意，叶轮直径和密度不变，各相似工况点满足QP阳==2'那F1刃丿由两式分别计算改变转速n=1500r/min时的性能参数，列于表中：全压(Pa)48605737.55557.553104972.54567.54117.5流量(m3/h)71565802388891497587106261.5114936123610.5全效率(%)82.687.588.289.088.085.780.4功率(kW)117.0146.1155.6161.7166.8170.2175.8以各工况下最大的N选择电机的依据，K=1.15,所配电机Nm=1.15x175.8=202.2kW按电机系列可配200kW电机3、已知4-72-11No.6C型风机在转速为1250rpm时的实测参数如下表所列，试求4-72-11系列风机的无因次性能参数，从而绘制该系列风机的无因次性能da豆空一—7=Q；功率系数儿一，-f-1250x^x0.6_m/s。列表计6曲线。计算中叶轮直径D2=0.6m。解:全压系数"算如下：序号12345678P(N/m2)843.4823.8814.0794.3755.1696.3637.4578.6Q(m3/s)1.6441.8442.0442.2502.4442.6392.8473.056N(kW)1.691.771.861.962.032.082.122.15n(%)82.0785.8489.4791.1890.9388.3485.6082.23流量系数0.1480.1660.1840.2030.2200.2380.2560.275全压系数0.4540.4540.4540.4540.4540.4540.3430.312功率系数0.0820.0880.0930.1010.1100.1220.1030.1044、、已知4-72-11No.6C型风机在转速为1250rpm时的实测参数如下表所列，求：（1）各测点的全效率；（2）绘制性能曲线图；（3）写出该风机最高效率点的性能参数。计算及图表均要求采用国际单位制。（1）全效率计算公式为n二PQ/N,各测点全效率计算结果见下表：序号12345678P(N/m2)843.4823.8814.0794.3755.1696.3637.4578.62(m3/s)1.6441.8442.0442.2502.4442.6392.8473.056N(kW)1.691.771.861.962.032.082.122.15耳(%)82.0785.8489.4791.1890.9388.3485.6082.23（3）该风机最高效率点性能参数：流量Q=2.250m3/s；全压P=794.3Pa；功率N=1.96kW；全效率为n=91.83%o5、如图所示的泵装置从低水箱抽送容重=980kgf/m3的液体，已知条件如下：x=0.1m,y=0.35m，z=0.1m，M1读数为1.24kgf/cm2，M2读数为10.24kgf/cm2,Q=0.025m3/s,n=0・80。试求此泵所需的轴功率为多少？解：水泵的扬程应为其出口和进口之间的测压管水头之差。压力表的读数反映了压力表位置静压，压力表与管道连接处测压管水头应为压力表读数与位置水头之和（1分）。则水泵扬程应为：丹=（貝迅+?翅2）-旧血1+?闕）式中耳口丹脚分别为压力表读数折合成液柱高度的压力。因%=罟絆—讣mH沁二—xlO4=12.65m则H~〔円酬+7酬)-S翅14?闕)=(.旦~丹證1)+Q施2_£就1)=(104.49-12.65)+(0.35+0.1-0.1)=92.1如水泵轴功率：匸竺二竺空竺竺—住102?2102x0.SOkW6、某管网中，安装有两台12sh-6B型水泵，单台性能参数如下表所示：1）不改变管网，两台水泵并联运行，求解此时管网的总工作流量；每台水泵的工况点（2）不改变管网，两台水泵串联运行，求解此时的水泵联合运行曲线、串联运行的工况点；每台水泵的工作流量、扬程。解:（1）首先求两台水泵并联运行时的性能曲线，对单台性能曲线丨上的3个性能参数点（见表），按相同扬程时流量叠加的方法获得，见解答图中曲线II。管网的阻抗"一；丿：；二一"w®mH2O/（m3/h）2。即管...
