弹簧分类用途及材料VIP免费

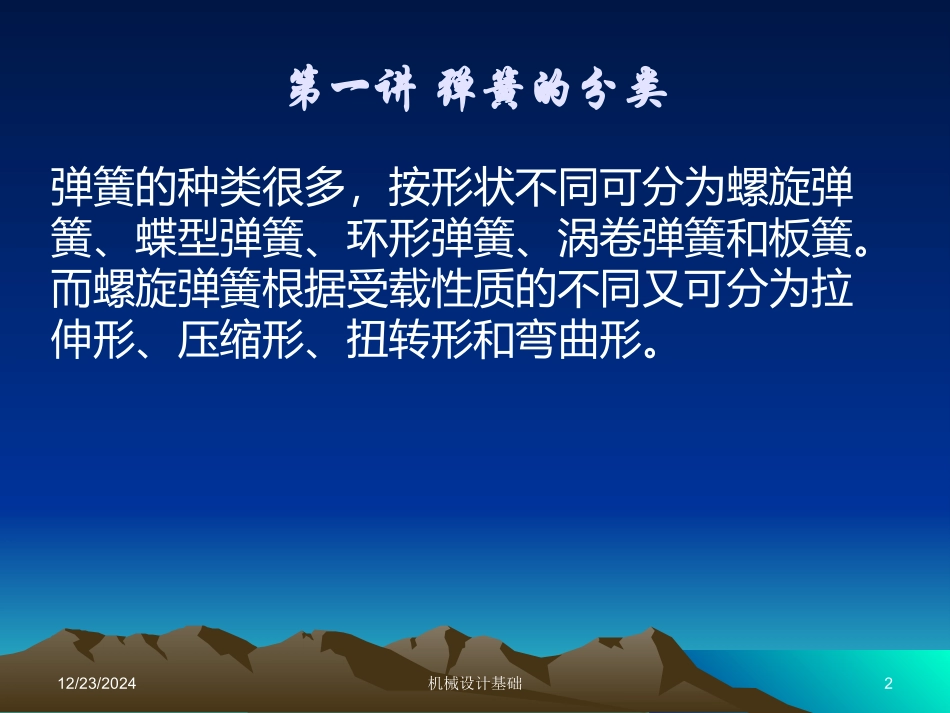

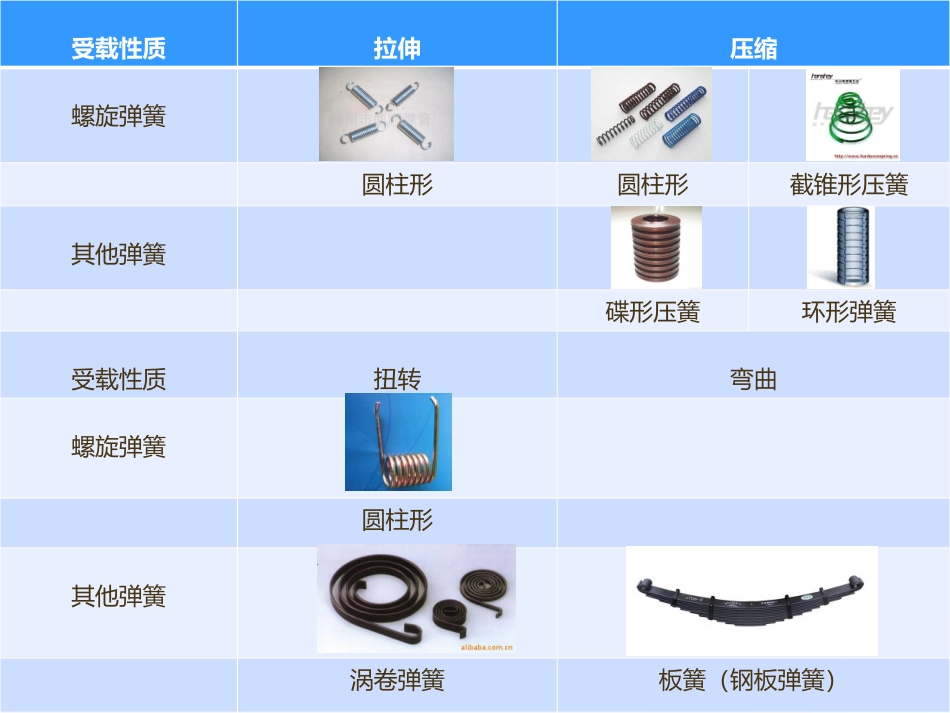

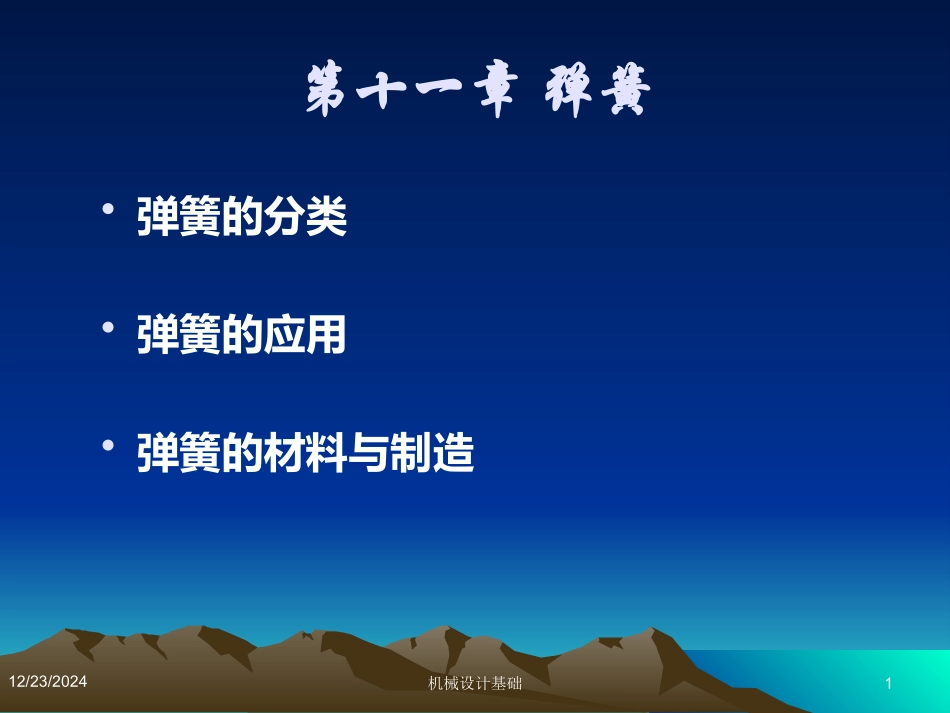

机械设计基础1第十一章弹簧•弹簧的分类•弹簧的应用•弹簧的材料与制造12/23/202412/23/2024机械设计基础2第一讲弹簧的分类弹簧的种类很多，按形状不同可分为螺旋弹簧、蝶型弹簧、环形弹簧、涡卷弹簧和板簧。而螺旋弹簧根据受载性质的不同又可分为拉伸形、压缩形、扭转形和弯曲形。12/23/2024机械设计基础3受载性质拉伸压缩螺旋弹簧圆柱形圆柱形截锥形压簧其他弹簧碟形压簧环形弹簧受载性质扭转弯曲螺旋弹簧圆柱形其他弹簧涡卷弹簧板簧（钢板弹簧）12/23/2024机械设计基础4第二讲弹簧的用途1）缓和冲击、吸收震动，例如车辆中的缓冲弹簧、弹簧离合器；2）控制运动，例如内燃机的阀门弹簧-气门弹簧；3）储存能量作为动力源，例如钟表弹簧、仪器发条；导电，用于微型电路，例如电路连接器。4）装饰、美观12/23/2024机械设计基础5弹簧工作视频演示气门弹簧工作视频弹簧制作工作视频12/23/2024机械设计基础6第三讲弹簧的材料弹簧材料应具备以下性能：高的弹性极限、疲劳极限，足够的冲击韧性和良好的热处理性能。弹簧的常用材料由碳素弹簧钢、硅锰钢、铬钒钢和不锈钢、铜合金等。12/23/2024机械设计基础712/23/2024机械设计基础8化学成分分类：1.碳素弹簧钢。·2.合金弹簧钢。1、碳素弹簧钢:多采用材质为：65#,70#、65Mn、82B、72A、72B钢丝，特点是可塑性低，弹性强，抗应力能力强.用途：多用于席梦思床、汽车及各种靠垫、机械制造、文具电动工具、体育用械、扭簧用、拉簧用、电器设备等行业.。规格范围：线径Φ0.20mm-Φ6.50mm.标准：碳素弹簧钢丝国家标准GB4357-89主要用途：用于制造在冷状态下缠绕成形而不经淬火的弹簧。2.合金弹簧钢：合金弹簧弹钢是用于制造制弹簧或者其他弹性零件的钢种。弹簧一般是在交变应力下工作，常见的破坏形式是疲劳破坏，因此，合金弹簧钢必须具有高的屈服点和屈强比（σs/σb）、弹性极限、抗疲劳性能，以保证弹簧有足够的弹性变形能力并能承受较大的载荷。同时，合金弹簧钢还要求具有一定的塑性与韧性，一定的淬透性，不易脱碳及不易过热。一些特殊弹簧还要求有耐热性、耐蚀性或在长时间内有稳定的弹性。中碳钢和高碳钢都可作弹簧使用，但因其淬透性和强度较低，只能用来制造截面较小、受力较小的弹簧。合金弹簧钢则可制造截面较大、屈服极限较高的重要弹簧。12/23/2024机械设计基础9常见弹簧材料种类：1、油淬火回火弹簧钢丝2、碳素弹簧钢丝3、非机械弹簧用碳素弹簧钢丝4、工具钢冷轧钢带5、回火弹簧钢丝用热扎盘条6、铬钒弹簧钢丝7、铬钒合金弹簧钢丝8、硅锰合金弹簧钢丝9、火铬硅合金弹簧钢丝10、硅锰弹簧钢丝11、铬钒弹簧钢丝12、铬硅弹簧钢丝13、弹簧钢钢材12/23/2024机械设计基础10谢谢欣赏
