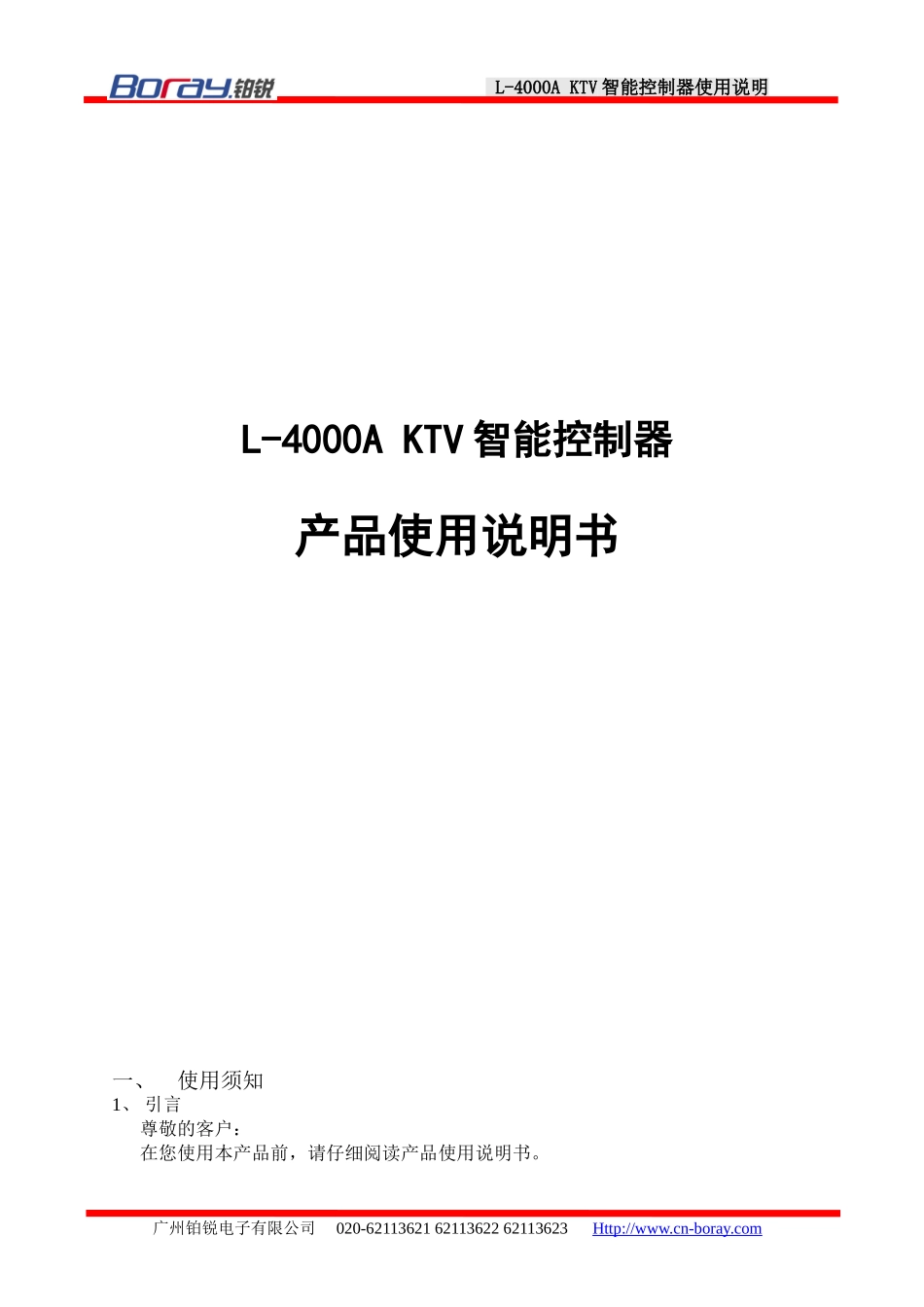

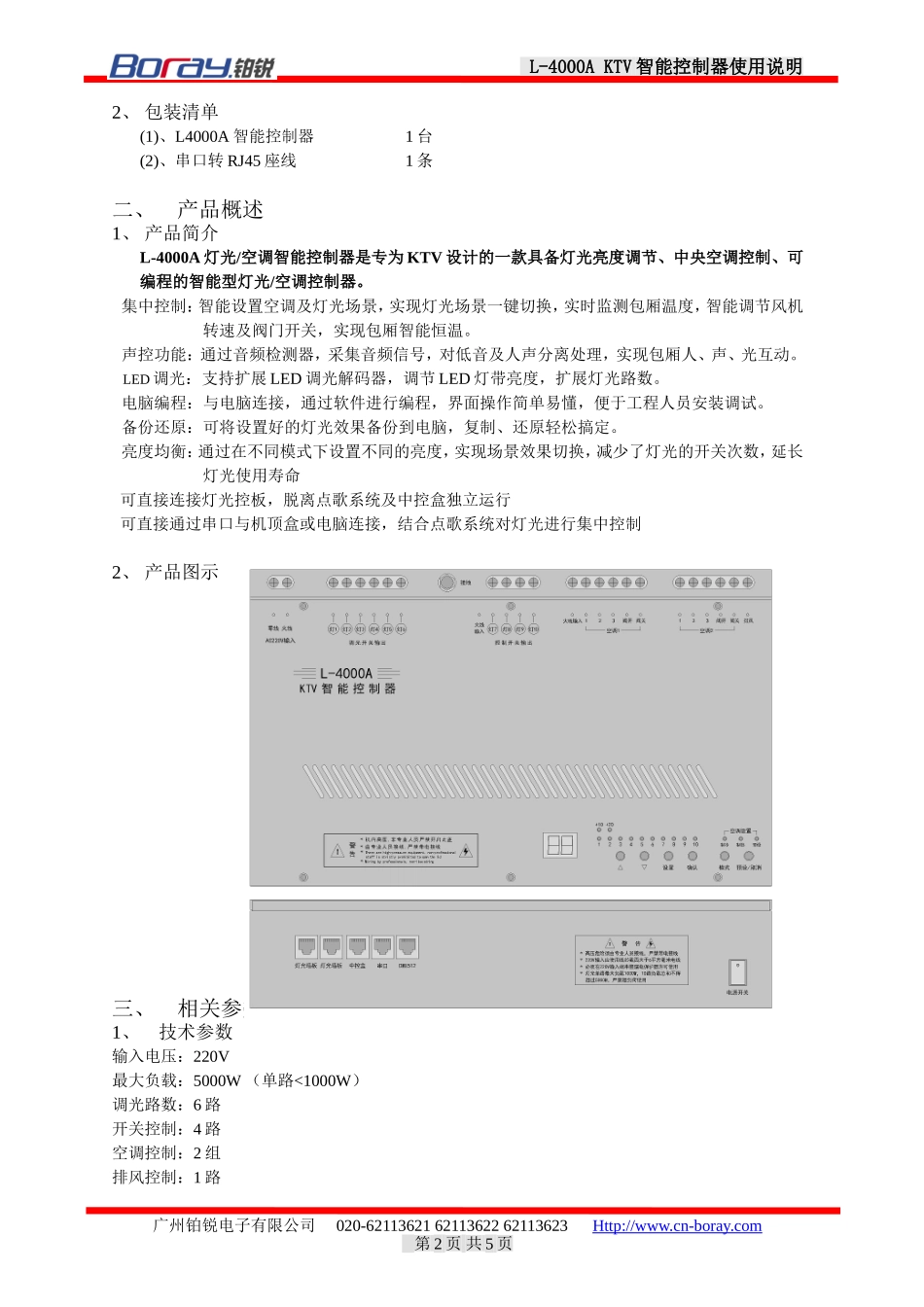

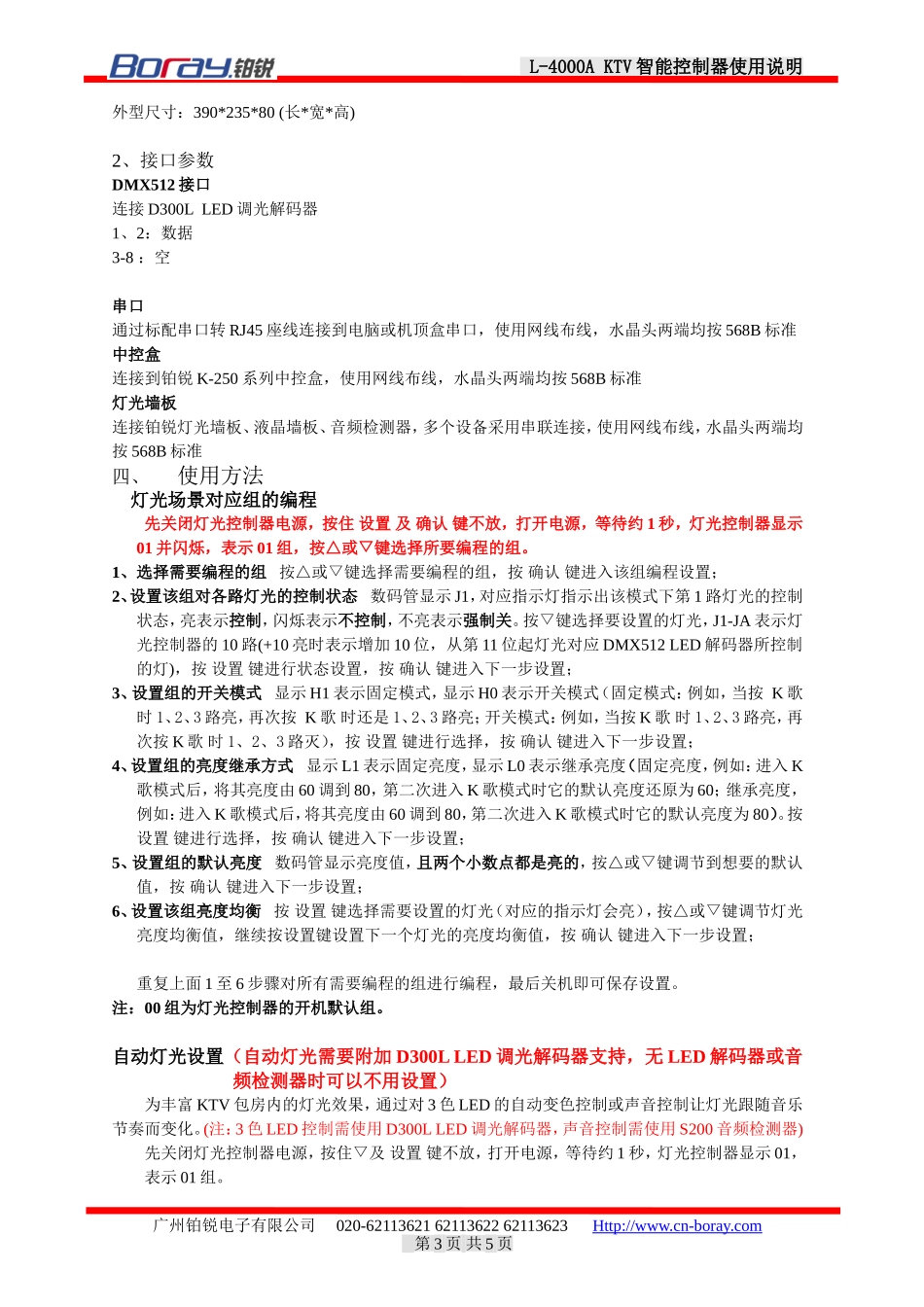

L-4000AKTV智能控制器使用说明L-4000AKTV智能控制器产品使用说明书一、使用须知1、引言尊敬的客户：在您使用本产品前，请仔细阅读产品使用说明书。广州铂锐电子有限公司020-621136216211362262113623Http://www.cn-boray.comL-4000AKTV智能控制器使用说明2、包装清单(1)、L4000A智能控制器1台(2)、串口转RJ45座线1条二、产品概述1、产品简介L-4000A灯光/空调智能控制器是专为KTV设计的一款具备灯光亮度调节、中央空调控制、可编程的智能型灯光/空调控制器。集中控制：智能设置空调及灯光场景，实现灯光场景一键切换，实时监测包厢温度，智能调节风机转速及阀门开关，实现包厢智能恒温。声控功能：通过音频检测器，采集音频信号，对低音及人声分离处理，实现包厢人、声、光互动。LED调光：支持扩展LED调光解码器，调节LED灯带亮度，扩展灯光路数。电脑编程：与电脑连接，通过软件进行编程，界面操作简单易懂，便于工程人员安装调试。备份还原：可将设置好的灯光效果备份到电脑，复制、还原轻松搞定。亮度均衡：通过在不同模式下设置不同的亮度，实现场景效果切换，减少了灯光的开关次数，延长灯光使用寿命可直接连接灯光控板，脱离点歌系统及中控盒独立运行可直接通过串口与机顶盒或电脑连接，结合点歌系统对灯光进行集中控制2、产品图示三、相关参数1、技术参数输入电压：220V最大负载：5000W（单路<1000W）调光路数：6路开关控制：4路空调控制：2组排风控制：1路广州铂锐电子有限公司020-621136216211362262113623Http://www.cn-boray.com第2页共5页L-4000AKTV智能控制器使用说明外型尺寸：390*235*80(长*宽*高)2、接口参数DMX512接口连接D300LLED调光解码器1、2：数据3-8：空串口通过标配串口转RJ45座线连接到电脑或机顶盒串口，使用网线布线，水晶头两端均按568B标准中控盒连接到铂锐K-250系列中控盒，使用网线布线，水晶头两端均按568B标准灯光墙板连接铂锐灯光墙板、液晶墙板、音频检测器，多个设备采用串联连接，使用网线布线，水晶头两端均按568B标准四、使用方法灯光场景对应组的编程先关闭灯光控制器电源，按住设置及确认键不放，打开电源，等待约1秒，灯光控制器显示01并闪烁，表示01组，按△或▽键选择所要编程的组。1、选择需要编程的组按△或▽键选择需要编程的组，按确认键进入该组编程设置；2、设置该组对各路灯光的控制状态数码管显示J1，对应指示灯指示出该模式下第1路灯光的控制状态，亮表示控制，闪烁表示不控制，不亮表示强制关。按▽键选择要设置的灯光，J1-JA表示灯光控制器的10路(+10亮时表示增加10位，从第11位起灯光对应DMX512LED解码器所控制的灯)，按设置键进行状态设置，按确认键进入下一步设置；3、设置组的开关模式显示H1表示固定模式，显示H0表示开关模式（固定模式：例如，当按K歌时1、2、3路亮，再次按K歌时还是1、2、3路亮；开关模式：例如，当按K歌时1、2、3路亮，再次按K歌时1、2、3路灭），按设置键进行选择，按确认键进入下一步设置；4、设置组的亮度继承方式显示L1表示固定亮度，显示L0表示继承亮度（固定亮度，例如：进入K歌模式后，将其亮度由60调到80，第二次进入K歌模式时它的默认亮度还原为60；继承亮度，例如：进入K歌模式后，将其亮度由60调到80，第二次进入K歌模式时它的默认亮度为80）。按设置键进行选择，按确认键进入下一步设置；5、设置组的默认亮度数码管显示亮度值，且两个小数点都是亮的，按△或▽键调节到想要的默认值，按确认键进入下一步设置；6、设置该组亮度均衡按设置键选择需要设置的灯光（对应的指示灯会亮），按△或▽键调节灯光亮度均衡值，继续按设置键设置下一个灯光的亮度均衡值，按确认键进入下一步设置；重复上面1至6步骤对所有需要编程的组进行编程，最后关机即可保存设置。注：00组为灯光控制器的开机默认组。自动灯光设置（自动灯光需要附加D300LLED调光解码器支持，无LED解码器或音频检测器时可以不用设置）为丰富KTV包房内的灯光效果，通过对3色LED的自动变色控制或声音控制让灯光跟随音乐节奏而变化。(注：3色LED控制需使用D300LLED调光解码器，声音控制需使用S200音频检测器)先关闭灯光控制器电源，...
