第2篇 第1章 建筑平面设计VIP免费

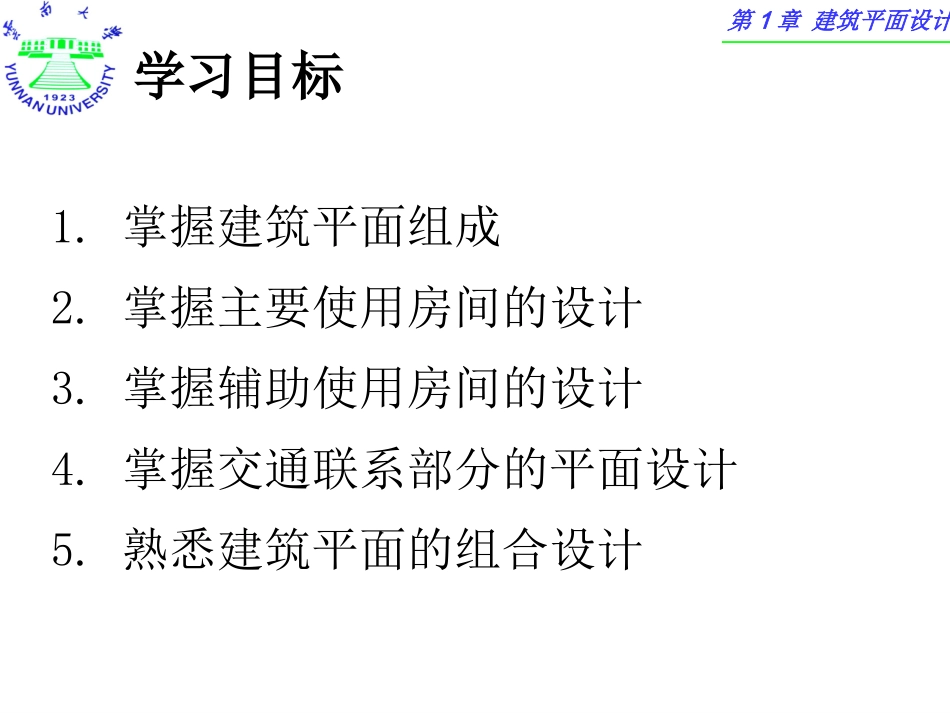

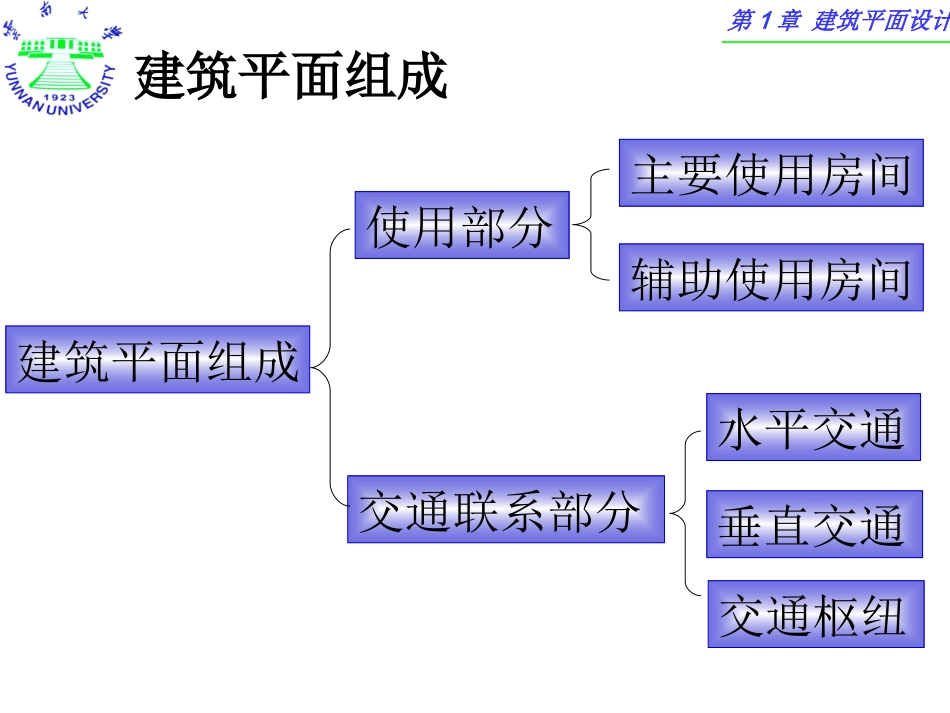

第2篇建筑空间构成及组合第1章建筑平面的功能分析和平面组合设计第1章建筑平面设计学习目标1.掌握建筑平面组成2.掌握主要使用房间的设计3.掌握辅助使用房间的设计4.掌握交通联系部分的平面设计5.熟悉建筑平面的组合设计第1章建筑平面设计建筑平面组成建筑平面组成辅助使用房间交通联系部分主要使用房间使用部分水平交通垂直交通交通枢纽第1章建筑平面设计建筑平面设计的内容单个房间平面设计平面组合设计第1章建筑平面设计1.1建筑物使用部分的平面设计一．房间的分类和设计要求二．房间的面积三．房间的形状四．房间的尺寸五．房间的门窗设置1.1.1主要使用房间的平面设计第1章建筑平面设计1.1建筑物使用部分的平面设计一．房间的分类和设计要求1.1.1主要使用房间的平面设计分类分类生活生活用房间：用房间：起居室、卧室、宿舍和招待所等工作学习工作学习用的房间：用的房间：办公室、值班室，教室、实验室等公共公共活动房间：活动房间：营业厅、观众厅、休息厅等第1章建筑平面设计1.1建筑物使用部分的平面设计一．房间的分类和设计要求设计要求房间的面积、形状和尺寸要满足室内使用活动和家具、设备合理布置的要求；门窗的大小和位置，应考虑房间的出入方便，疏散安全，采光通风良好；房间的构成应结构布置合理，施工方便，有利于房间之间的组合，材料要符合相应的建筑标准；室内空间、顶棚、地面、各个墙面和构件细部，要考虑人们的使用和审美要求。1.1.1主要使用房间的平面设计第1章建筑平面设计1.1建筑物使用部分的平面设计二．房间的面积1.1.1主要使用房间的平面设计第1章建筑平面设计1.1建筑物使用部分的平面设计二．房间的面积房间面积的确定：1.使用活动的特点2.使用人数3.家具设备的布置4.经济条件及相应的建筑标准—面积定额指标。1.1.1主要使用房间的平面设计第1章建筑平面设计1.1建筑物使用部分的平面设计三．房间的形状㈠房间平面形状的影响因素：1.使用要求—室内使用活动的特点、家具设备的布置2.环境要求—采光、通风、声学、消防等3.审美要求—人对室内的空间观感4.技术要求—结构、施工等技术条件1.1.1主要使用房间的平面设计第1章建筑平面设计1.1建筑物使用部分的平面设计三．房间的形状㈡矩形平面布置的优点：1.便于家具设备的布置，提高面积利用率；2.房间的开间进深易于调整统一，便于平面组合；3.结构布置简单，便于施工，有利于建筑构件标准化。1.1.1主要使用房间的平面设计第1章建筑平面设计1.1建筑物使用部分的平面设计三．房间的形状1.1.1主要使用房间的平面设计第1章建筑平面设计1.1建筑物使用部分的平面设计四．房间的尺寸㈠房间尺寸的组成：1.开间—房间在外立面上占的宽度；2.进深—垂直于开间的房间深度尺寸。1.1.1主要使用房间的平面设计第1章建筑平面设计1.1建筑物使用部分的平面设计四．房间的尺寸㈡房间尺寸的确定：1.满足家具设备布置及人们活动要求；2.良好的天然采光；3.经济合理的结构布置；4.符合建筑模数协调统一标准的要求。1.1.1主要使用房间的平面设计第1章建筑平面设计1.1建筑物使用部分的平面设计四．房间的尺寸㈡房间尺寸的确定：1.1.1主要使用房间的平面设计第1章建筑平面设计1.1建筑物使用部分的平面设计五．房间的门窗设置㈠门的宽度：是由通过人流多少和搬进房间家具、设备的大小决定的。民用建筑常用门的宽度为：分户门：1000～1200mm；住宅卧室：900mm；卫生间：700mm。1.1.1主要使用房间的平面设计第1章建筑平面设计1.1建筑物使用部分的平面设计五．房间的门窗设置㈡门的数量：应当根据正常情况下的使用要求以及防火要求来确定。按照《建筑设计防火规范》的要求：1.当房间使用人数超过50人，面积超过60m２时，至少需设两个门。2.影剧院、礼堂的观众厅、体育馆的比赛大厅等，门的总宽度可按每100人600mm宽计算。1.1.1主要使用房间的平面设计第1章建筑平面设计1.1建筑物使用部分的平面设计五．房间的门窗设置㈢门的位置：1.门窗位置应尽量使墙面完整，便于家具设备布置和充分利用室内有效面积；1.1.1主要使用房间的平面设计第1章建筑平面设计1.1建筑物使用部分的平面设计五．房间的门窗设置㈢门的位置：2.门窗...
