QCX2系列磁力起动器VIP免费

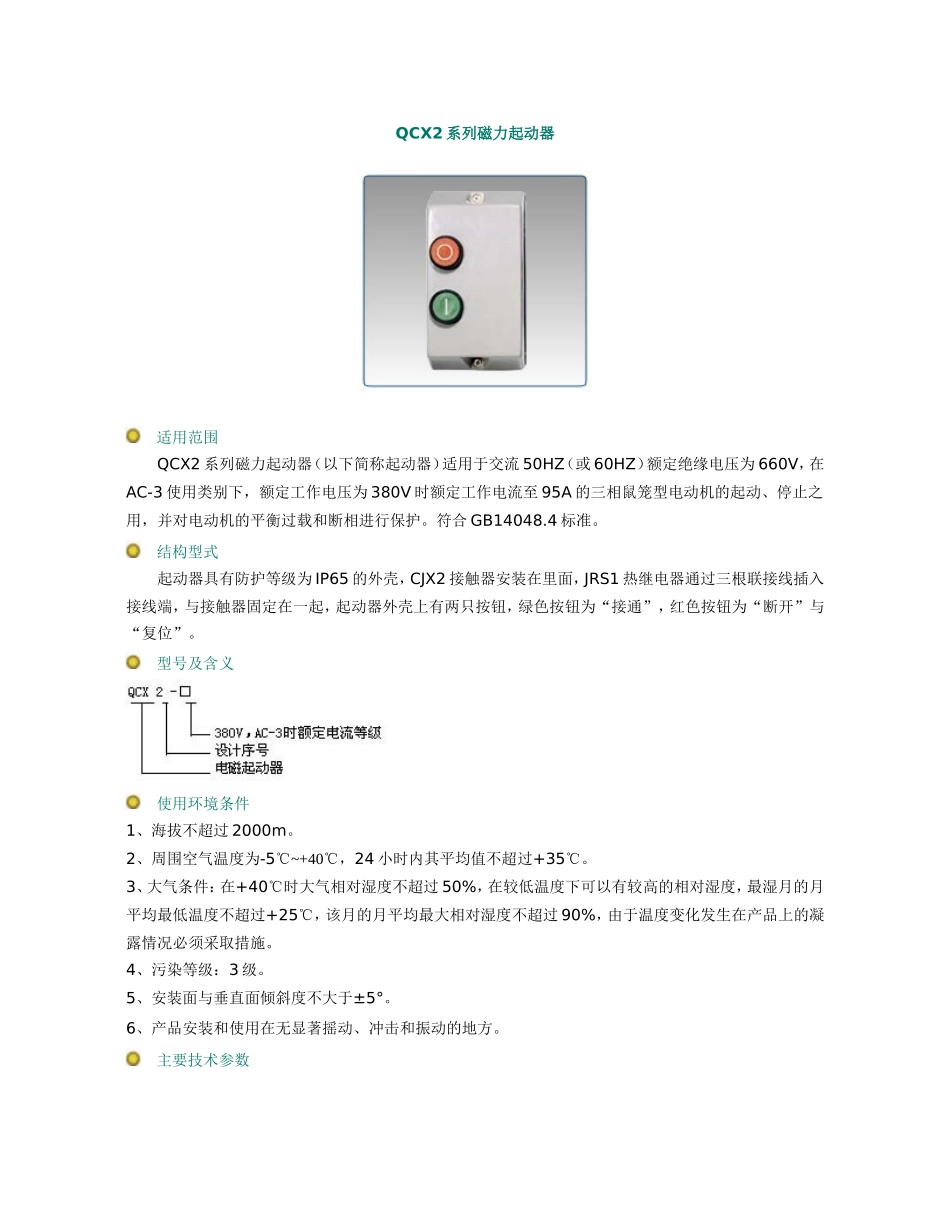

QCX2系列磁力起动器_第1页
1/4

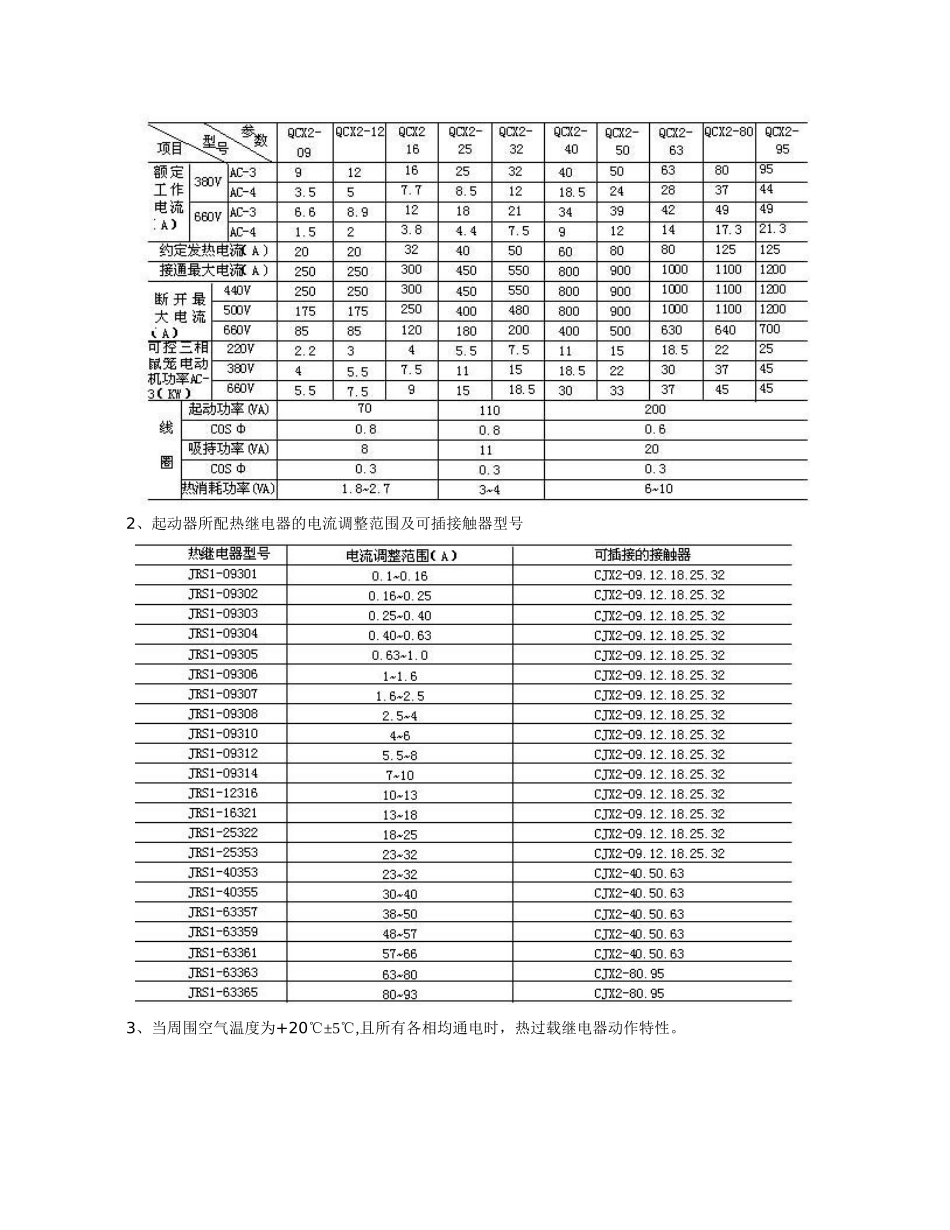

QCX2系列磁力起动器_第2页
2/4

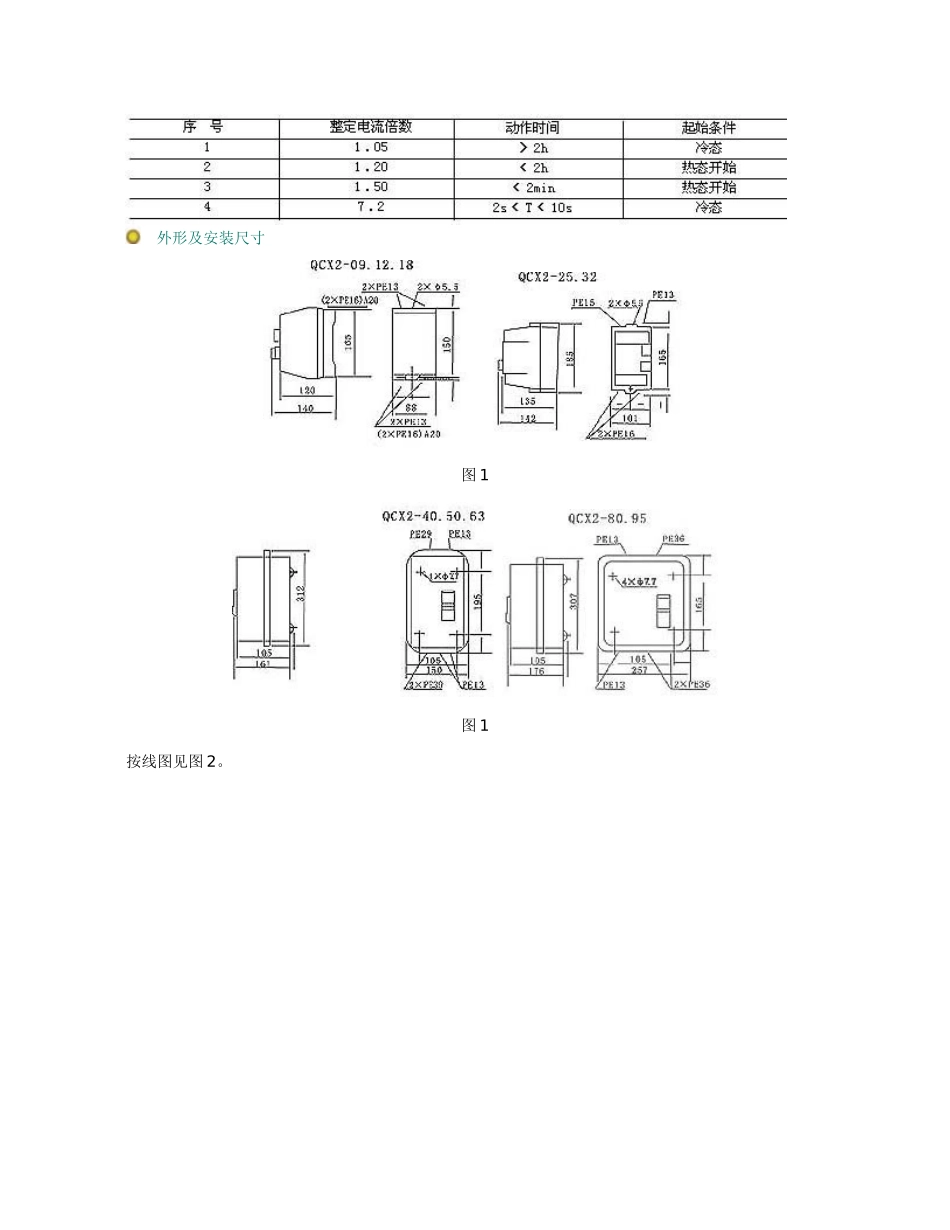

QCX2系列磁力起动器_第3页
3/4
QCX2系列磁力起动器适用范围QCX2系列磁力起动器(以下简称起动器)适用于交流50HZ(或60HZ)额定绝缘电压为660V,在AC-3使用类别下,额定工作电压为380V时额定工作电流至95A的三相鼠笼型电动机的起动、停止之用,并对电动机的平衡过载和断相进行保护。符合GB14048.4标准。结构型式起动器具有防护等级为IP65的外壳,CJX2接触器安装在里面,JRS1热继电器通过三根联接线插入接线端,与接触器固定在一起,起动器外壳上有两只按钮,绿色按钮为“接通”,红色按钮为“断开”与“复位”。型号及含义使用环境条件1、海拔不超过2000m。2、周围空气温度为-5℃~+40℃,24小时内其平均值不超过+35℃。3、大气条件:在+40℃时大气相对湿度不超过50%,在较低温度下可以有较高的相对湿度,最湿月的月平均最低温度不超过+25℃,该月的月平均最大相对湿度不超过90%,由于温度变化发生在产品上的凝露情况必须采取措施。4、污染等级:3级。5、安装面与垂直面倾斜度不大于±5°。6、产品安装和使用在无显著摇动、冲击和振动的地方。主要技术参数2、起动器所配热继电器的电流调整范围及可插接触器型号3、当周围空气温度为+20℃±5℃,且所有各相均通电时,热过载继电器动作特性。外形及安装尺寸图1图1按线图见图2。图2订货须知在订货时应指明下列事项:1、起动器型号名称;2、控制线圈的频率及电压;3、起动器所配热继电器的额定电流或整定电流调整范围;4、订货数量。例:QCX2-25整定电流调整范围13~18A控制线圈电压50Hz,220V,10台。总机:0577-62738888│销售热线:0577-6273783062737850(F)E-mail:people@chinapeople.com│集团地址:中国·人民电器集团温州柳市工业区|浙ICP备05046426号
