不锈钢弹簧标准VIP免费

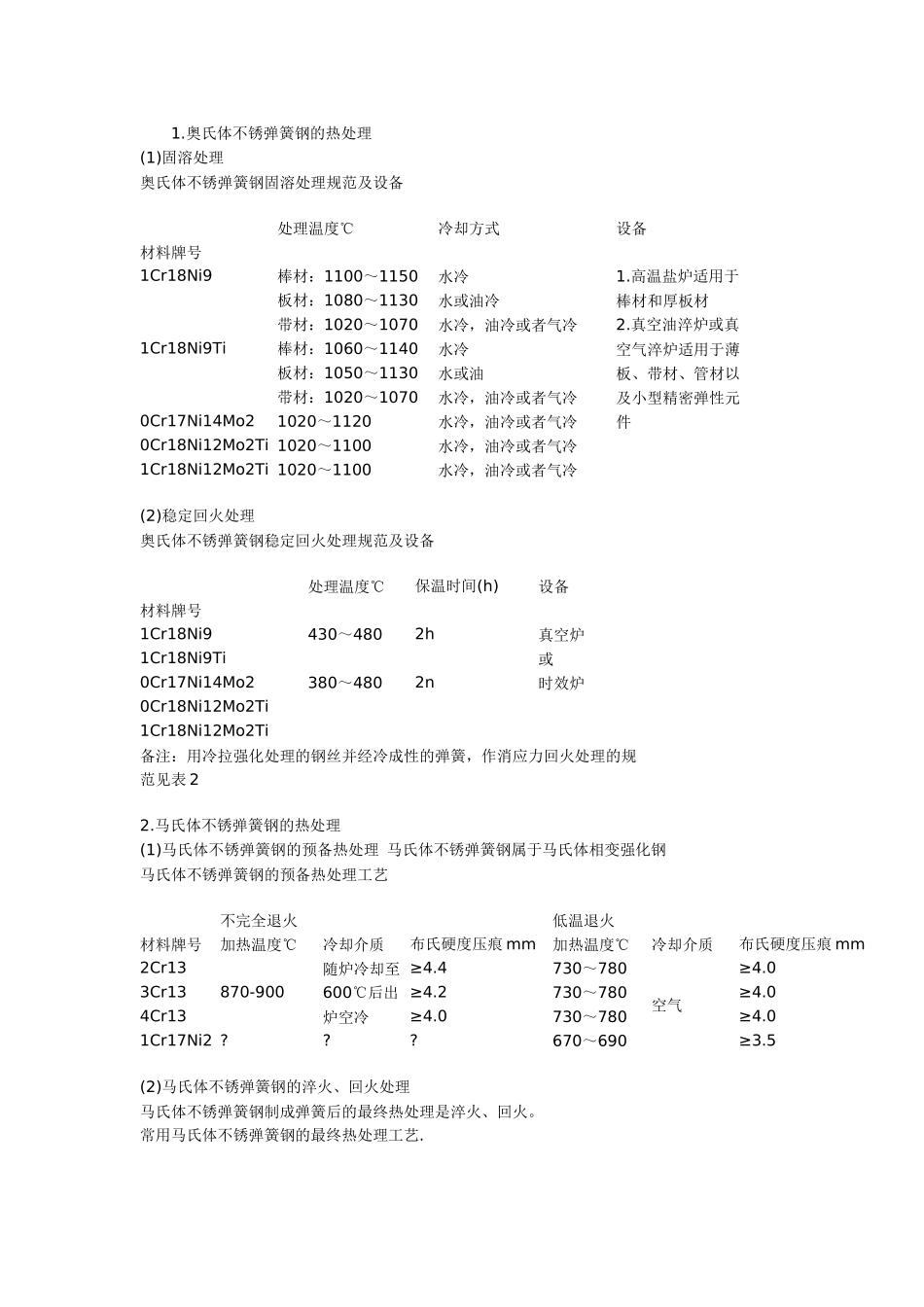

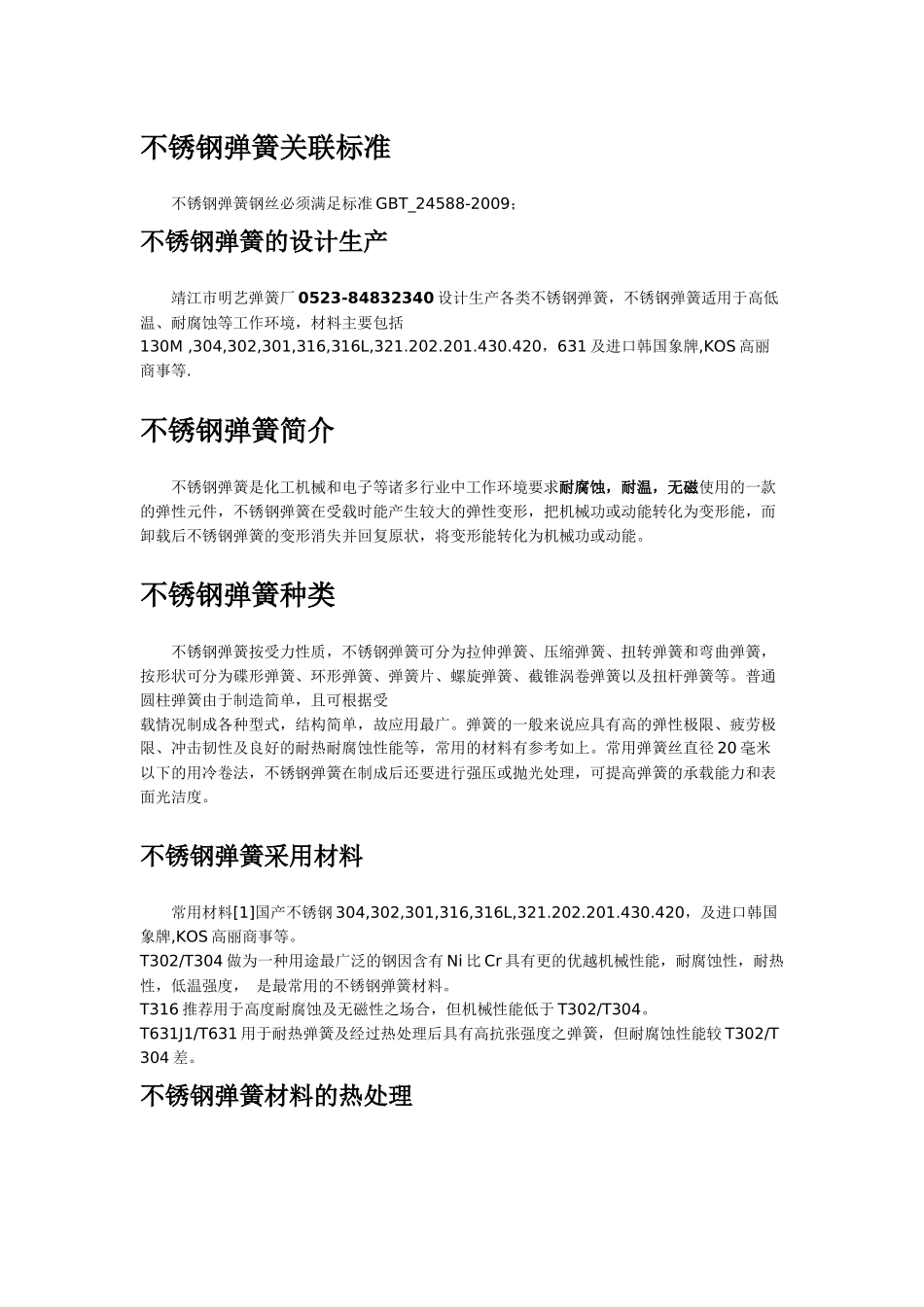

不锈钢弹簧关联标准不锈钢弹簧钢丝必须满足标准GBT_24588-2009；不锈钢弹簧的设计生产靖江市明艺弹簧厂0523-84832340设计生产各类不锈钢弹簧，不锈钢弹簧适用于高低温、耐腐蚀等工作环境，材料主要包括130M,304,302,301,316,316L,321.202.201.430.420，631及进口韩国象牌,KOS高丽商事等.不锈钢弹簧简介不锈钢弹簧是化工机械和电子等诸多行业中工作环境要求耐腐蚀，耐温，无磁使用的一款的弹性元件，不锈钢弹簧在受载时能产生较大的弹性变形，把机械功或动能转化为变形能，而卸载后不锈钢弹簧的变形消失并回复原状，将变形能转化为机械功或动能。不锈钢弹簧种类不锈钢弹簧按受力性质，不锈钢弹簧可分为拉伸弹簧、压缩弹簧、扭转弹簧和弯曲弹簧，按形状可分为碟形弹簧、环形弹簧、弹簧片、螺旋弹簧、截锥涡卷弹簧以及扭杆弹簧等。普通圆柱弹簧由于制造简单，且可根据受载情况制成各种型式，结构简单，故应用最广。弹簧的一般来说应具有高的弹性极限、疲劳极限、冲击韧性及良好的耐热耐腐蚀性能等，常用的材料有参考如上。常用弹簧丝直径20毫米以下的用冷卷法，不锈钢弹簧在制成后还要进行强压或抛光处理，可提高弹簧的承载能力和表面光洁度。不锈钢弹簧采用材料常用材料[1]国产不锈钢304,302,301,316,316L,321.202.201.430.420，及进口韩国象牌,KOS高丽商事等。T302/T304做为一种用途最广泛的钢因含有Ni比Cr具有更的优越机械性能，耐腐蚀性，耐热性，低温强度，是最常用的不锈钢弹簧材料。T316推荐用于高度耐腐蚀及无磁性之场合，但机械性能低于T302/T304。T631J1/T631用于耐热弹簧及经过热处理后具有高抗张强度之弹簧，但耐腐蚀性能较T302/T304差。不锈钢弹簧材料的热处理1.奥氏体不锈弹簧钢的热处理(1)固溶处理奥氏体不锈弹簧钢固溶处理规范及设备材料牌号处理温度℃冷却方式设备1Cr18Ni9棒材：1100～1150水冷1.高温盐炉适用于棒材和厚板材2.真空油淬炉或真空气淬炉适用于薄板、带材、管材以及小型精密弹性元件板材：1080～1130水或油冷带材：1020～1070水冷，油冷或者气冷1Cr18Ni9Ti棒材：1060～1140水冷板材：1050～1130水或油带材：1020～1070水冷，油冷或者气冷0Cr17Ni14Mo21020～1120水冷，油冷或者气冷0Cr18Ni12Mo2Ti1020～1100水冷，油冷或者气冷1Cr18Ni12Mo2Ti1020～1100水冷，油冷或者气冷(2)稳定回火处理奥氏体不锈弹簧钢稳定回火处理规范及设备材料牌号处理温度℃保温时间(h)设备1Cr18Ni9430～4802h真空炉或时效炉1Cr18Ni9Ti0Cr17Ni14Mo2380～4802n0Cr18Ni12Mo2Ti1Cr18Ni12Mo2Ti备注：用冷拉强化处理的钢丝并经冷成性的弹簧，作消应力回火处理的规范见表22.马氏体不锈弹簧钢的热处理(1)马氏体不锈弹簧钢的预备热处理马氏体不锈弹簧钢属于马氏体相变强化钢马氏体不锈弹簧钢的预备热处理工艺材料牌号不完全退火低温退火加热温度℃冷却介质布氏硬度压痕mm加热温度℃冷却介质布氏硬度压痕mm2Cr13870-900随炉冷却至600℃后出炉空冷≥4.4730～780空气≥4.03Cr13≥4.2730～780≥4.04Cr13≥4.0730～780≥4.01Cr17Ni2???670～690≥3.5(2)马氏体不锈弹簧钢的淬火、回火处理马氏体不锈弹簧钢制成弹簧后的最终热处理是淬火、回火。常用马氏体不锈弹簧钢的最终热处理工艺.材料牌号淬火回火硬度(HRC)加热温度℃冷却介质加热温度℃冷却介质2Cr131000～1040油300～480空气?3Cr131000～1040油300～480空气40～463Cr13Mo1020～1060油220～300空气46～504cr131000～1050油320～450空气45～521cr17Ni21000～1020油340～360空气?3.沉淀硬化不锈弹簧钢热处理沉淀硬化不锈弹簧钢是通过马氏体相变强化和沉淀析出强化两者综合强化的，所以基本热处理工艺为固溶处理和时效处理。对于半奥氏体育型钢，固溶处理后室温得到不稳定的奥氏体，没有完成马氏体转变，没有充分强化，因此在固溶处理和时效处理之间，增加一个调整处理，使得不稳定奥氏体转变为马氏体。常用调正处理有调节处理(T处理)、冷处理(R处理)、塑性处理(C处理)三种方法。常用沉淀硬化不锈弹簧钢热处理工艺类别材料牌号固溶处理调整处理时效处理加热温度℃冷却介质加热温度℃冷却介质半奥氏体沉淀强化型0Cr17Ni7AI1040～1060水或空气750...
